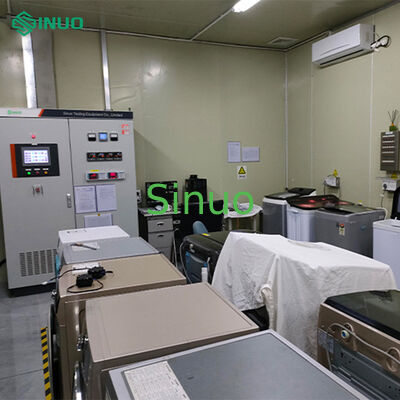

Σύστημα δοκιμής κατανάλωσης πλυντηρίου 4 σταθμών
| UUT Type: | Μηχανές πλύσης | Main Temp.&Huim.: | τυπικά 23°C & 65% RH |
| Horizontal Temperature Nonuniformity: | ≤±1°C (10°C-45°C) | Vertical Temperature Gradient: | ≤±0,5°C/m (16°C-45°C) |
| Wind Speed: | ≤0,25m/s | Test Station: | 4 σταθμοί |
Το εργαστήριο αυτό χρησιμοποιεί μονωμένα πάνελ θαλάμου και μια συνοδευτική μονάδα επεξεργασίας αέρα για να παρέχει ένα σταθερό περιβάλλον θερμοκρασίας και υγρασίας για τη δοκιμή της απόδοσης του πλυντηρίου.Χρήση συστήματος νερού σταθερής θερμοκρασίας και σχετικών συστημάτων μέτρησης και ελέγχου, οι μονάδες που υποβάλλονται σε δοκιμή μπορούν να λειτουργούν συνεχώς σε θερμοκρασία 23±2°C και σε έλεγχο υγρασίας 65%±5%.Η εγκατάσταση αυτή παρέχει τις απαραίτητες συνθήκες για τη δοκιμή της κατανάλωσης ενέργειας των πλυντηρίων ρούχων και άλλων δοκιμών επιδόσεων.
Το έργο αυτό, ένα εργαστήριο επιδόσεων πλυντηρίων, περιλαμβάνει κυρίως τρεις σταθμούς δοκιμών για πλυντήρια και έναν σταθμό δοκιμών για ένα μηχάνημα αναφοράς.Στόχος είναι να δημιουργηθεί ένα εργαστήριο τελευταίας τεχνολογίας ικανό να δοκιμάσει πλυντήρια ρούχων, βελτίωση των ποσοστών προσόντων των προϊόντων και της ανταγωνιστικότητας της αγοράς.
Το εργαστήριο καλύπτει έκταση περίπου 51m2 και αποτελείται από ένα δωμάτιο δοκιμών και ένα δωμάτιο εξοπλισμού, ικανό να πραγματοποιεί δοκιμές απόδοσης πλυντηρίων.Αυτό το εργαστήριο μπορεί να κάνει εξετάσεις σε τρεις σταθμούς ταυτόχρονα.Η δομή του εργαστηρίου περιλαμβάνει κυρίως τα ακόλουθα μέρη:
- Δωμάτιο δοκιμών
- Μονάδες ψύξης και ψύξης
- Σύστημα ελέγχου του περιβάλλοντος
- Σύστημα παροχής νερού σταθερής θερμοκρασίας και πίεσης και σύστημα αγωγών
- Σύστημα ελέγχου
- Σύστημα ελέγχου σκληρότητας νερού
- Σύστημα μέτρησης (οι σταθμοί δοκιμών μπορούν να μετρήσουν τη θερμοκρασία του νερού εισόδου, την πίεση, την σκληρότητα του νερού και τις ηλεκτρικές παραμέτρους)
- Μηχανική συστημάτων τροφοδοσίας ενέργειας και δευτερογενούς διανομής ενέργειας
- Σχεδιασμός, εγκατάσταση και έναρξη λειτουργίας
- Απαιτήσεις για θερμοκρασία περιβάλλοντος στο δωμάτιο δοκιμής: 10°C-35°C, συνήθως 23°C, με ακρίβεια ελέγχου ±1°C
- Απαιτήσεις υγρασίας περιβάλλοντος στο δωμάτιο δοκιμής: 55% RH-75% RH, συνήθως 65% RH, με ακρίβεια ελέγχου ±2% RH
- Ομοιόμορφη θερμοκρασία: Οριζόντια μη ομοιόμορφη θερμοκρασία: ≤±1°C (10°C-45°C)
- Βόρεια κλίση θερμοκρασίας: ≤±0,5°C/m (16°C-45°C), ≤1,2°C/m κατά τα άλλα
- Ταχύτητα ανέμου: ≤0,25m/s
- Ελέγχος τάσης τροφοδοσίας: ± 1%
- Απαιτήσεις θερμοκρασίας τροφοδοσίας νερού: 10°C-60°C, ρυθμιζόμενη εντός ±1°C· δυνατή και απευθείας τροφοδοσία νερού
- Πίεση παροχής νερού: (0,03MPa-1,2MPa), ρυθμιζόμενη εντός ±0,02MPa, συνήθως 0,24MPa ±0.02
- Σταθερότητα θερμοκρασίας νερού: ≤±2,0°C
- Περιοχή σκληρότητας νερού: (0,1·3,0 mmol/L) ± 0,2 mmol/L, χειροκίνητη ρύθμιση
- Ηλεκτρικά όργανα: ρεύμα, τάση, ισχύ κ.λπ., επίπεδο 0,25, εύρος τάσης 0-600V, ρεύμα 0-20A, ακρίβεια: ±0,5%
- Απόκτηση θερμοκρασίας: ±0,1°C, ανάλυση: 0,01°C
- Ακριβότητα ελέγχου υγρασίας: ± 3%RH
- Καταναλώσεις ενέργειας: ±0,5%· Μονάδα: 0,001 kWh
- Τρέχων: 0-20A, ακρίβεια: ≤±0,5%
- Η τάση: 0-300V, ακρίβεια: ≤±0,5%, 0-330V, ακρίβεια: ≤±0,5%
- Δύναμη: 0-4kW, ακρίβεια: ≤±0,5%
- Πίεση τροφοδοσίας νερού, ακρίβεια: ≤±0,02MPa
- Κατανάλωση ενέργειας
- Κατανάλωση νερού
- Αναλογία πλύσης
- Ποσοστό φθοράς πλύσης
- Απόδοση αφυδάτωσης
- Δυναμικότητα ξεπλύματος
- Δωμάτιο δοκιμών: στρώμα μόνωσης από πολυουρεθάνιο πάχους 100 mm, διπλής όψης καλυμμένα με χρώμα πλαίσια από χάλυβα πάχους 0,6 mm
- Πίνακες πολυουρεθάνου με ανθεκτικότητα στη φλόγα, πυκνότητα αφρού τουλάχιστον 38 kg/m3 και ικανότητα ανθεκτικότητας στη φλόγα B1
- Μέγεθος αίθουσας δοκιμής: L6000mm x W3000mm x H3200mm· οι ειδικές διαστάσεις μπορούν να προσαρμόζονται με βάση τις πραγματικές συνθήκες
- Σταθμοί δοκιμών: 4 σταθμοί, σταθμοί εργασίας από ανοξείδωτο χάλυβα
- Δύση αίθουσας δοκιμής: W1200mm x H2200mm, χωρίς κατώτατο όριο, με παράθυρο παρατήρησης
- Φωτισμός: Εγκαθίστανται τέσσερις διπλές λαμπτήρες φθορισμού, αμυγδαλώδεις και αδιάβροχες (με προστατευτικά καλύμματα)
- Μια μονοφασική έξοδος ηλεκτρικής ενέργειας εναλλασσόμενου ρεύματος είναι εγκατεστημένη στον τοίχο (στην πόρτα)
- Η αίθουσα δοκιμής διαθέτει σήμα που υποδεικνύει τη λειτουργία δοκιμής
- Οροφή: Χρησιμοποιούνται διάτρητα πάνελ αλουμινίου 600x600 mm για να εξασφαλιστεί ομοιόμορφη διανομή αέρα
- Το πάτωμα της αίθουσας δοκιμών είναι κατασκευασμένο από σκυρόδεμα, αδιάβροχο, επιπλωμένο με αντρίχαλα πλακάκια και έχει αυλακώσεις αποχέτευσης
- Μονάδα επεξεργασίας αέρα: Κεφάλαιο από ανοξείδωτο χάλυβα (1 μονάδα)
- Προμήθεια αέρα: Κεντροαστροφικές αναπνευστικές συσκευές (2 μονάδες)
- Ψυγείο με ψύξη με νερό: 1 μονάδα
- Συσκευή θέρμανσης: Ηλεκτρικός θερμαντήρας από ανοξείδωτο χάλυβα, ρυθμιστής ισχύος τριών φάσεων, εύκολο στη διάσπαση και συντήρηση
- Έλεγχος υγρασίας: ηλεκτρικός σωλήνας υγρασίας από ανοξείδωτο χάλυβα, τριστάσιο ρυθμιστής ισχύος, δεξαμενή νερού από ανοξείδωτο χάλυβα με αφαιρούμενο και πλέσιμο κάλυμμα για εύκολη αφαίρεση της κλίμακας (1 μονάδα)
- Προστατευτικές συσκευές: 1 σύνολο για την πίεση του αέρα, την υπερθερμοκρασία, το κλείσιμο νερού, την υψηλή και χαμηλή πίεση και το υπερχείλιγμα
| - Όχι, όχι, όχι. | Ονομασία | Σχήμα |
|---|---|---|
| 1 | Συμπιεστήρας | Κάντε περιήγηση |
| 2 | Συμπιεστήρας | R22, με φτερούγες και ψύξη με αέρα |
| 3 | Φιλτράρισμα στεγνωτήρα | Σειρά EK |
| 4 | Γυαλί ορατότητας | Σειρά HMI |
| 5 | Ηλεκτρονική βαλβίδα διεύρυνσης | Σειρά F |
| 6 | Σωληνωτή βαλβίδα | 200RB σειρά |
| 7 | Κεφάλαια χειρός | Σειρά BM |
| 8 | Σωλήνες για κλαδιά | ¢3 |
| 9 | Ατμιστήρας πτερυγίων από αλουμίνιο | Υδροφιλικό φύλλο αλουμινίου |
| 10 | Μετρητής υψηλής πίεσης | -1 έως 3,0 MPa |
| 11 | Μετρητής χαμηλής πίεσης | -1,0 έως 1,6 MPa |
| 12 | Προστατευτές υψηλής και χαμηλής πίεσης | PS2-L7A |
| 13 | Διαχωριστής ελαίου | Σειρά A-WZ |
| 14 | Διαχωριστής αερίων | Σειρά SA |
| 15 | Άλλες βαλβίδες | --- |
- Δύο σύνολα τροφοδοτήσεων ισχύος ρυθμιζόμενων με τρεις φάσεις μεταβλητής συχνότητας: 15kVA, ρυθμιζόμενη τάση 0-400V, ανάλυση 0,1V, συχνότητα 50/60Hz
- Ηλεκτρική τροφοδοσία για πλυντήρια ρούχων και μηχανές αναφοράς
- Όλες οι τάσεις τροφοδοσίας είναι προγραμματισμένες.
Κάθε σταθμός εργασίας διαθέτει σύστημα τροφοδοσίας νερού τριών κατευθύνσεων, δύο από τα οποία είναι συστήματα τροφοδοσίας νερού σταθερής θερμοκρασίας και σταθερής πίεσης, συμπεριλαμβανομένων δεξαμενών κρύου νερού και δεξαμενών θερμού νερού.Η θερμοκρασία και η πίεση του νερού ρυθμίζονταιΗ πρώτη είναι η παροχή νερού, όλες οι αντλίες νερού είναι αντλίες από ατσάλι.
