IEC 60879 Σύστημα Δοκιμών Αξιολόγησης Ενεργειακής Απόδοσης Πολλαπλών Ανεμιστήρων

Δοκιμαστικό σύστημα αξιολόγησης της ενεργειακής απόδοσης πολλαπλών ανεμιστήρων IEC 60879

Εφαρμογή των προτύπων:

Η IEC 60879-2019 "Φανατικοί και ρυθμιστές άνεσης για οικιακό και παρόμοιο σκοπό - Μέθοδοι μέτρησης της απόδοσης"

Αυτό το σύστημα δοκιμής ενεργειακής απόδοσης ανεμιστήρα έχει αναπτυχθεί σύμφωνα με την IEC 60879:2019, ES 7821:2024Επιτρέπει την ακριβή μέτρηση των βασικών δεικτών απόδοσης, συμπεριλαμβανομένης της ταχύτητας του αέρα, του ρυθμού ροής αέρα, της ταχύτητας περιστροφής, της κατανάλωσης ενέργειας και της ενεργειακής απόδοσης,για διάφορους τύπους ανεμιστήρων, όπως ανεμιστήρες τραπεζιούΤο σύστημα υποστηρίζει την απόκτηση δεδομένων και την ανάλυση για την αξιολόγηση των προϊόντων ανεμιστήρων, την επιθεώρηση ποιότητας και τους σκοπούς έρευνας και ανάπτυξης.

Σύνοψη του συστήματος:

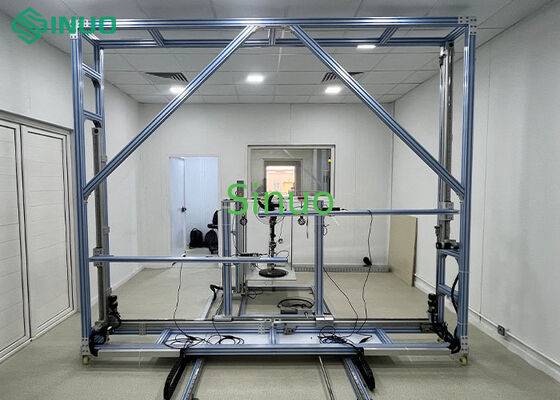

Το σύστημα δοκιμών αυτό διαθέτει σχεδιασμό ενός θαλάμου και είναι εξοπλισμένο με ειδική μονάδα μέτρησης της ροής αέρα για τη διασφάλιση ακριβούς και σταθερής δοκιμής της απόδοσης.Ο θάλαμος δοκιμής είναι κατασκευασμένος με άκαμπτα μονωτικά πάνελ πολυουρεθάνου πάχους 100 mm και0,6 mm χρωματικές πλάκες χάλυβα και στις δύο πλευρές, παρέχοντας εξαιρετική θερμική μόνωση και περιβαλλοντική σταθερότητα.

Ένα ανεξάρτητο εξωτερικό σύστημα κλιματισμού είναι ενσωματωμένο για να ρυθμίζει με ακρίβεια το εσωτερικό περιβάλλον δοκιμής.η θερμοκρασία και η υγρασία του θαλάμου μπορούν να ελεγχθούν με ακρίβεια ώστε να πληρούν πλήρως τις διάφορες απαιτήσεις δοκιμών.

Το εργαστήριο υποστηρίζεται από ξεχωριστή αίθουσα λειτουργίας, σχεδιασμένη για την κατοικία υπολογιστών γραφείου, ενσωματωμένων καναπέδων ηλεκτροδότησης και ελέγχου και εξοπλισμού παροχής ρεύματος μεταβλητής συχνότητας.Η αίθουσα αυτή κατασκευάζεται συνήθως δίπλα στον θάλαμο δοκιμών από τον πελάτη., χρησιμοποιώντας δομές ενοτήτων για ευελιξία και ευκολία.

Το σύνολο του συστήματος δοκιμών ελέγχεται από υπολογιστή, επιτρέποντας στους χειριστές να διεξάγουν δοκιμές εκτός του θαλάμου χωρίς να διαταράσσουν το πεδίο ροής αέρα.με απόκτηση δεδομένων σε πραγματικό χρόνοΜετά την ολοκλήρωση, οι εκθέσεις απόδοσης της ροής αέρα και οι βαθμολογίες ενεργειακής απόδοσης παράγονται αυτόματα, προσφέροντας υψηλή επαναληψιμότητα, αποτελεσματική λειτουργία,και βολική διαχείριση δεδομένων.

ΕΠΕ

* Ανεμιστήρας τραπεζιού

* Ανεμιστήρας δαπέδου

* Πεντάγωνο ανεμιστήρα

* Τροφοδοσία ηλεκτρικής ενέργειας: AC 0~250V ρυθμιζόμενη χωρίς βήματα, ± 1%

Περιεχόμενο της δοκιμής

* Ταχύτητα ανέμου: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

* Όγκος αέρα: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

* Ταχύτητα στροφής: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

* Δύναμη εισόδου: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

* Αξία ενεργειακής απόδοσης: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

Ακρίβεια δοκιμής

* Όγκος αέρα: μετά την εγκατάσταση, η απόκλιση μεταξύ των τριών αποτελεσμάτων της δοκιμής και της μέσης τιμής είναι εντός ± 3%.

Κύρια ηλεκτρικά μέρη ελέγχου:

Όνομα συσκευής	Ακριβότητα και βαθμός	Φωτογραφία αναφοράς
Κεφαλάκι τροφοδοσίας και ελέγχου	Μάρκα: Sinuo
Αισθητήρας θερμοκρασίας και υγρασίας	Μάρκα: DIHUI Πρότυπο: DSWP-T5W1 Δείχνει το δεκαδικό σημείο: 0,01 °C Ακρίβεια οργάνου: 0,5 °C Υγρασία: ± 3% RH
Ανεμόμετρος	Μάρκα: OMEGA Σχήμα:HHF142B Περιοχή: 40 έως 7800 FPM Ακριβότητα οργάνου: ± 1 % ακρίβεια
Αισθητήρας πίεσης αέρα	Δοκιμαστικό σήμα
Μονάδα απόκτησης ηλεκτρικών παραμέτρων	Μάρκα: Yokogawa Πρότυπο: WT310 Ακρίβεια: 0,1%
Βιομηχανικός υπολογιστής	Ετικέτα: ADVANTECH Πρότυπο: IPC-610L+SIMB Ι5-2400 8G 500 GSSD





Φωτογραφία για αναφορά







Πλεονεκτήματα



(1) Η εν λόγω συσκευή δοκιμής έχει αναπτυχθεί σύμφωνα με τις απαιτήσεις του πελάτη και χρησιμοποιείται κυρίως για τη δοκιμή των επιδόσεων των ανεμιστήρων τραπεζιού, των ανεμιστήρων δαπέδου και των ανεμιστήρων βάθους.

(2) Αυτό το σύστημα δοκιμών έχει τα πλεονεκτήματα υψηλής ακρίβειας δοκιμών, ακριβών δεδομένων, γρήγορης ταχύτητας δοκιμών, βολικής λειτουργίας, εξοικονόμησης ενέργειας και χαμηλής επένδυσης, τα οποία δεν έχουν οι παραδοσιακοί σταθμοί δοκιμών.

(3) Αυτό το σύστημα δοκιμής υιοθετεί διπλό αυτόματο έλεγχο και λειτουργία του υπολογιστή, η οποία εξασφαλίζει τη μακροχρόνια σταθερότητα και την βολική λειτουργία,και μπορεί να αποφύγει αποτελεσματικά τη διακοπή της συλλογής δεδομένων και την επαναπροσαρμογή των συνθηκών εργασίας που προκαλείται από την συντριβή του υπολογιστήΕκτός από την ταυτόχρονη λειτουργία στον υπολογιστή, το σύστημα δοκιμής μπορεί επίσης να καταγράψει ταυτόχρονα τα αρχικά δεδομένα, να εμφανίσει την καμπύλη ελέγχου της διαδικασίας,εκτύπωση της αρχικής έκθεσης δεδομένων, δημιουργεί αυτόματα τα αποτελέσματα του υπολογισμού και εμφανίζει τα αποτελέσματα με τη μορφή καμπύλης στον υπολογιστή, παράλληλα εκδίδει την έκθεση με τη μορφή που απαιτεί ο πελάτης.

Το σύστημα γρήγορης σταθεροποίησης μπορεί να φθάσει σε σταθερές συνθήκες σε 2,5 ώρες.

(5) Τα βασικά εξαρτήματα είναι εισαγόμενα γνωστές μάρκες με καλή σταθερότητα και χαμηλό ποσοστό αποτυχίας.και ο κινητήρας βήματος και ο κινητήρας servo είναι ιαπωνικής μάρκας ή ισοδύναμης μάρκας.

(6) Ο χώρος δοκιμών έχει τα πλεονεκτήματα της υψηλής απόδοσης και της εξοικονόμησης ενέργειας.Κάποιο μέρος του δωματίου δοκιμών μπορεί να κάνει πλήρη χρήση του συνδυασμού της ανάκτησης θερμότητας και ιεραρχικού ελέγχου για να μειώσει την ισχύ λειτουργίας και να εξοικονομήσει πολύ ενέργεια.

(7) Η συνολική εμφάνιση είναι όμορφη. υιοθετείται η γνωστή μάρκα πλακέτας ψύξης, η οποία έχει τα πλεονεκτήματα της καλής θερμικής μόνωσης και της επίπεδης εμφάνισης.

(8) Η αίθουσα δοκιμών λειτουργεί μακροχρόνια χωρίς βλάβη και η διάρκεια ζωής μπορεί να φτάσει τα περισσότερα από 10 χρόνια.

(9) Η απόκλιση του αποτελέσματος σύγκρισης με το εθνικό εργαστήριο δεν υπερβαίνει το 3%.





Διαδικασία δοκιμής
