ISO5151 25RT Κλιματιστικό Διαφορά ενθαλπίας αέρα Εργαστήριο δοκιμών

Εργαστήριο Δοκιμών Διαφοράς Ενθαλπίας Αέρα Κλιματιστικού ISO5151 25RT

Επισκόπηση Συστήματος

Αυτό το εργαστήριο δοκιμών συστήματος νερού με διαφορά ενθαλπίας 25RT αποτελείται από δύο δωμάτια (ένα εσωτερικό και ένα εξωτερικό), δύο σετ συσκευών διαφοράς ενθαλπίας αέρα και ένα σύστημα νερού σταθερής θερμοκρασίας, ικανό να δοκιμάζει πρωτότυπα με μέγιστη χωρητικότητα 25RT. Οι δύο εσωτερικές αεραγωγοί μπορούν να λειτουργούν ταυτόχρονα για να καλύψουν τις απαιτήσεις δοκιμών συστημάτων VRF multi-split. Παρέχεται επίσης μετρητής μαζικής ροής ψυκτικού για να καλύψει τα πειράματα βαθμονόμησης AHRI.

Η εσωτερική πλευρά αυτού του εργαστηρίου δοκιμών είναι εξοπλισμένη με ένα σύστημα για τη δοκιμή συνθηκών λειτουργίας και ροής αέρα με διαφορά ενθαλπίας. Χρησιμοποιώντας τη μέθοδο της διαφοράς ενθαλπίας, μπορεί να μετρήσει και να ελέγξει τη θερμοκρασία και την υγρασία του περιβάλλοντος του εργαστηρίου. Μπορεί να εκτελέσει δοκιμές ικανότητας ψύξης και θέρμανσης, καθώς και διάφορες δοκιμές συνθηκών λειτουργίας, σε ψύκτες αέρα (αντλίες θερμότητας), συνηθισμένα οικιακά και εμπορικά κλιματιστικά και πρωτότυπα VRF. Περιλαμβάνονται επίσης η πίεση του συστήματος, η κατανομή θερμοκρασίας λειτουργίας διαφόρων εξαρτημάτων, η ηλεκτρική απόδοση και η δειγματοληψία και ανάλυση δεδομένων ηλεκτρικών παραμέτρων.

(1) Εξοπλισμένο με λειτουργίες δοκιμών ασφαλείας για εύφλεκτα ψυκτικά R32 και R454B, αυτόματο συναγερμό για διαρροές R32 και R454B, αυτόματη λειτουργία εξαναγκασμένου εξαερισμού και όλα τα ηλεκτρικά εξαρτήματα στο εργαστήριο δοκιμών είναι αντιεκρηκτικά.

(2) Ο εξωτερικός χώρος του εργαστηρίου έχει σχεδιαστεί για χαμηλή θερμοκρασία, με ελάχιστη θερμοκρασία -35℃ και μέγιστη θερμοκρασία 65℃. Εν τω μεταξύ, το εργαστήριο είναι εξοπλισμένο με σύστημα σταθερής θερμοκρασίας νερού για συμβατικό νερό, το οποίο μπορεί να καλύψει τις απαιτήσεις δοκιμών απόδοσης μονάδων ψύκτη αέρα (αντλίας θερμότητας).

Εφαρμοζόμενα Πρότυπα

Σχεδιασμός και δοκιμές σύμφωνα με τα ακόλουθα πρότυπα:

● ISO5151

● ARI 210/240-2005

● AHIR 340/360-2007

● SASO 2682:2013

● AHRI 440-2008

● ASHRAE37

● S5010-5:2014

● S5010-1:2019

● ISO 13253

● ISO 15042

.......

Αντικείμενα Δοκιμών

Αυτό το εργαστήριο χρησιμοποιείται για δοκιμές τύπου οικιακών κλιματιστικών και θα πρέπει να μπορεί να παρέχει τις ακόλουθες σταθερές συνθήκες περιβάλλοντος δοκιμών:

(1) Ονομαστική ψύξη (συνθήκες T1, T2, T3);

(2) Θέρμανση αντλίας θερμότητας (υψηλή θερμοκρασία, χαμηλή θερμοκρασία, εξαιρετικά χαμηλή θερμοκρασία);

(3) Ονομαστική θέρμανση;

(4) Μέγιστη ψύξη λειτουργίας (συνθήκες T1, T2, T3);

(5) Ελάχιστη ψύξη λειτουργίας;

(6) Μέγιστη θέρμανση λειτουργίας της αντλίας θερμότητας;

(7) Ελάχιστη θέρμανση λειτουργίας της αντλίας θερμότητας;

(8) Συμπύκνωση και απομάκρυνση συμπυκνωμάτων;

(9) Πάγωμα (συνθήκες T1, T2, T3);

(10) Αυτόματη απόψυξη;

(11) Όγκος αέρα και στατική πίεση;

(12) Απόψυξη υπό ειδικές συνθήκες;

Οποιαδήποτε συνθήκη λειτουργίας μπορεί να ρυθμιστεί εντός του εύρους εσωτερικής DB: 0~50℃, RH: 30~95%; εξωτερικής DB: -35~60℃, RH: 30~95%. (Ο συγκεκριμένος συνδυασμός θερμοκρασίας και υγρασίας δεν πρέπει να διαφέρει σημαντικά από τον συνδυασμό συνθηκών λειτουργίας στα σχετικά πρότυπα.) Σημείωση: Κατά τη διάρκεια της δοκιμής, η ταχύτητα του ανέμου γύρω από το δοκιμαζόμενο δείγμα δεν πρέπει να υπερβαίνει τα 2m/s.

Παράμετρος Δοκιμής

● Μέτρηση Ηλεκτρικών Παραμέτρων του Δοκιμαζόμενου Κλιματιστικού

Ποσότητα: 1 μονάδα.

Τριφασικό μετρητής ισχύος: Εισαγόμενης κλάσης 0.25.

Ακρίβεια μέτρησης: (±0.25%RD) + (±0.25%FS).

Συλλογή δεδομένων: Επικοινωνία με υπολογιστή μέσω θύρας RS-232C.

Τριφασικό μετρητής ισχύος: Yokogawa WT333 (Ιαπωνία), 1 μονάδα;

● Μέτρηση Υψηλής και Χαμηλής Πίεσης Ψυκτικού στο Δοκιμαζόμενο Κλιματιστικό

3 εξωτερικά σημεία πίεσης ανά σετ, 3 εσωτερικά σημεία πίεσης ανά σετ, σύνολο 6 σημεία.

Μετατροπέας πίεσης Mc: κλάσης 0.5, 0~6MPa, σύνολο 6 μονάδες.

Συλλογή δεδομένων: Όργανο συλλογής δεδομένων Yokogawa (Ιαπωνία).

● Μέτρηση Θερμοκρασίας Θερμοστοιχείου του Δοκιμαζόμενου Κλιματιστικού

Απαιτήσεις: 40 σημεία συνολικά, 20 σημεία εσωτερικά και 20 σημεία εξωτερικά. Οι σύνδεσμοι θερμοστοιχείου χρησιμοποιούν μέθοδο γρήγορης σύνδεσης.

Εύρος θερμοκρασίας: -270~400℃.

Αισθητήρας θερμοκρασίας: Φ0.5 mm², θερμοστοιχείο τύπου Τ.

Συλλογή δεδομένων: Όργανο συλλογής δεδομένων Yokogawa (Ιαπωνία).

Κύρια Εξαρτήματα του Εργαστηρίου

● Εργαστήριο Δοκιμών

● Μονάδα χειρισμού αέρα (Ψυχόμενη με νερό)

● Συσκευή μέτρησης και ελέγχου και δειγματοληψίας

● Συσκευές μέτρησης όγκου αέρα και διαφοράς ενθαλπίας εσωτερικού χώρου (δύο σετ)

● Σύστημα παροχής νερού σταθερής θερμοκρασίας και πίεσης

● Τροφοδοσία και προστασία

● Σύστημα ελέγχου

● Συσκευή επεξεργασίας δεδομένων

● Εγκαταστάσεις ασφαλείας εργαστηρίου αντιεκρηκτικής προστασίας (εξοπλισμένο με λειτουργίες δοκιμών ψυκτικού R290 και R32)

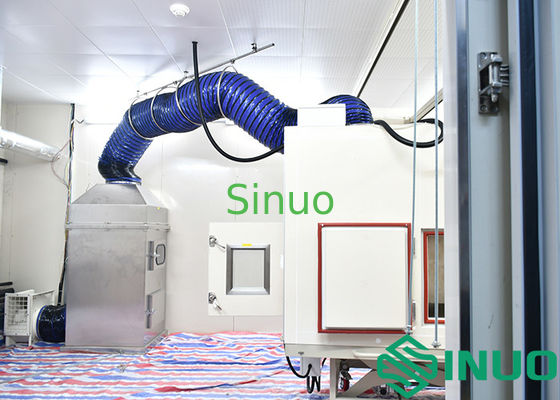

Οθόνη Εργαστηρίου:
