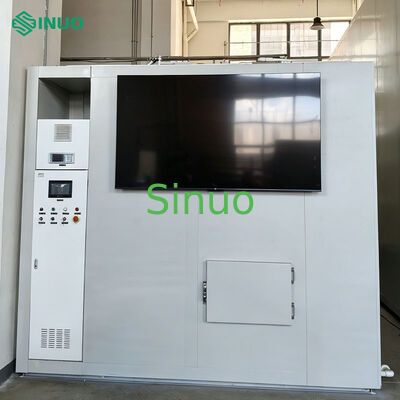

Σύστημα δοκιμής διαφορών ενέργειας ISO 15042 7.5HP Air-Enthalpy

Τροποποιημένο:	1
τιμή:	Tailored
Τυπική συσκευασία:	κόντρα πλακέ
Περίοδος παράδοσης:	2 μήνες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	1 σύνολο το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

SN331-25RT

Εφαρμοσμένα πρότυπα:

ISO 15042, ISO 5151, κ.λπ.

Τύπος UUT:

Κλιματιστικά 7,5HP

Έκθεση δοκιμής:

Η μορφή μπορεί να προσαρμοστεί

Ψυκτική ικανότητα:

0,75 HP~ 7,5 HP

Ικανότητα θέρμανσης:

0,75 HP~ 7,5 HP

Ροή αέρα:

300~4000 m3/h

Ακρίβεια στατικής πίεσης:

≤±(±0,5%RD)+(±0,5%FS)

Ακρίβεια πίεσης ακροφυσίου:

≤±(±0,25%RD)+(±0,25%FS)

Περιγραφή του προϊόντος

ISO 15042 Σύστημα δοκιμής διαφοράς ενέργειας ενθαλπίας αέρα 7,5HP

Επισκόπηση συστήματος

Αυτό το εργαστήριο δοκιμών μεθόδου ενθαλπίας αέρα 7.5HP αποτελείται από εσωτερικά και εξωτερικά πλευρικά δωμάτια που έχουν σχεδιαστεί για να δοκιμάζουν την απόδοση του κλιματιστικού μετρώντας τη θερμοκρασία, την πίεση και τις ηλεκτρικές παραμέτρους.Το σύστημα είναι κατάλληλο για δοκιμή τύπου παραθύρου, χωριστού τύπου και ανεξάρτητων κλιματιστικών, που υποστηρίζουν τόσο τις τυπικές δοκιμές λειτουργικής κατάστασης όσο και τις διευρυμένες απαιτήσεις δοκιμών για την επιθεώρηση και την ανάπτυξη δειγματοληψίας προϊόντων.

Η λειτουργία του συστήματος ελέγχεται μέσω προγραμματιζόμενου ελεγκτή και διεπαφής HMI, με συλλογή δεδομένων υψηλής ακρίβειας και μεταφορά δεδομένων σε πραγματικό χρόνο σε υπολογιστές ανώτερου επιπέδου για επεξεργασία, προβολή, αποθήκευση,και δημιουργία εκθέσεων.

Πρότυπα συμμόρφωσης

Σχεδιασμένο και δοκιμασμένο σύμφωνα με:

ISO 5151:2010
ISO 15042:2017

Αρχή λειτουργίας

Το δωμάτιο δοκιμών ρυθμίζει την θερμοκρασία του αέρα σε ξηρό και υγρό λάμπα μέσω ισορροπημένου ελέγχου της θερμοκρασίας και της υγρασίας.ενώ τα μετρητά ελέγχου θερμοκρασίας ρυθμίζουν την απόδοση του θερμαντήρα και του ενυδατήρα για να επιτύχουν τις επιθυμητές συνθήκες αέρα.

Διαδικασίες λειτουργίας

Κατάλογος ελέγχου πριν από την έναρξη

Επανεξετάστε προηγούμενα αρχεία εκτέλεσης
Ελέγξτε την κατάσταση της παροχής ηλεκτρικής ενέργειας και νερού
Βεβαιωθείτε ότι η μονάδα υπό δοκιμή (UUT) είναι σωστά εγκατεστημένη

Τυπική λειτουργία

Κλείστε το διακόπτη ρεύματος και πατήστε το κουμπί " Ξεκινήστε "
Ενεργοποιήστε ανεμιστήρες, συστήματα θέρμανσης, υγρασίας και στατικής πίεσης μέσω HMI
Ενεργοποίηση των συστημάτων ψύξης και των ακροφύλλων κατά περίπτωση
Ρυθμίσεις τιμών SV του ελεγκτή θερμοκρασίας σύμφωνα με τις συνθήκες λειτουργίας
Ενεργοποίηση UUT μέσω τροφοδοσίας ισχύος με μεταβλητή συχνότητα
Μέτρηση των παραμέτρων UUT μόλις σταθεροποιηθούν οι συνθήκες λειτουργίας
Το κλείσιμο ακολουθεί την αντίστροφη σειρά της διαδικασίας εκκίνησης

Ενότητα υπό δοκιμή προδιαγραφές

Υποστηριζόμενοι τύποι UUT

Τύπος τοίχου
Τύπος οροφής
Τύπος τεσσάρων κατευθύνσεων
Τύπος στεφάνου δαπέδου

Περιοχές μέτρησης

Περιοχή ικανότητας δοκιμής:
- Δυνατότητα ψύξης: 0,75 ίππων - 7,5 ίππων
- Δυνατότητα θέρμανσης: 0,75 ίππων - 7,5 ίππων
Δρομή αέρα: 300-4000 m3/h (κάμαρα υποδοχής 7,5HP)
Μέγεθος μονάδας:
- Τύπος πίνακα: W≤1000mm, D≤800mm, H≤1800mm
- Τύπος διαχωρισμού: W≤1000mm, D≤500mm, H≤2000mm
Ηλεκτρικές παραμέτρους:
- Ενιαία ισχύς φάσης: 0-5 kW
- Ενιαία τάση φάσης: 0-300V
- Ενιαία φάση ρεύματος: 0-20A
- Συχνότητα: 50/60Hz
- Συντελεστής ισχύος: 0-1.

Ηλεκτρική τροφοδοσία

Τύπος: Τρεις φάσεις, τέσσερα καλώδια, 45kVA (1 σύνολο)
Σταθμός τροφοδοσίας: 7,5HP Μονοκίνητος τύπου (3 φάσεις τροφοδοσίας)

Περιβαλλοντικές απαιτήσεις

Καμία ισχυρή ροή αέρα, άμεσο ηλιακό φως ή διαβρωτικά αέρια
Καμία έντονη δόνηση ή πηγές παρεμβολών
θερμοκρασία περιβάλλοντος: 0°C-35°C, σχετική υγρασία: < 90%
Περιβάλλον αίθουσας ελέγχου δοκιμής:
- Θερμοκρασία: 23°C±5°C
- Υγρασία: < 85% RH (συμπεριλαμβανομένων των περιόδων μη λειτουργίας)
- Απαλλαγμένο από έντομα, τρωκτικά και διαβρωτικά αέρια

Απαιτήσεις χρησιμότητας

Ηλεκτρική τροφοδοσία: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% λειτουργικό ρυθμό)
Υδροδότηση: Καθαρό νερό χωρίς κλίμακα σε 20L/h· σύνδεση DN15
Αποχέτευση: σύνδεση DN50

Δοκιμαστικές Ικανότητες

Ονομαστική χωρητικότητα ψύξης (T1, T2, T3)
Ονομαστική δυναμικότητα θέρμανσης (υψηλή, χαμηλή, εξαιρετικά χαμηλή)
Μέτρηση της ροής αέρα
Δυνατότητα αποτρύπωσης
Ανάλυση ισχύος εισόδου
Υπολογισμός EER/COP
Μέτρηση συχνότητας, ρεύματος και τάσης

Ακριβότητα μέτρησης

Ακριβότητα μέτρησης	Ακριβότητα επαναληψιμότητας
Σε σύγκριση με την κανονική μηχανή	Μέση απόκλιση από 3 δοκιμές μετά την εγκατάσταση
Δυνατότητα ψύξης: ± 2%	Δυνατότητα ψύξης: ± 1%
Δυνατότητα θέρμανσης: ± 2%	Δυνατότητα θέρμανσης: ± 1%

Βασικές συνθήκες δοκιμής

- Όχι, όχι.	Τμήμα δοκιμής	Εσωτερική πλευρά (°C)		Εξωτερική πλευρά (°C)
		Ξηρός βολβός	Βρεγμένος βολβός	Ξηρός βολβός	Βρεγμένος βολβός
1	Κατηγορία ψύξης T1	27	19	35	24
	Κατηγορία ψύξης T2	21	15	27	19
	Κατηγορία ψύξης T3	29	19	46	24
2	Μέγιστη ψύξη T1	32	23	48	32
	Μέγιστη ψύξη T2	27	19	35	24
	Μέγιστη ψύξη T3	32	23	52	31
3	Παγώσιμο T1	21	15	21	15
	Παγώσιμο T2	21	15	10	8
	Παγώσιμο T3	21	15	21	15
4	Ελάχιστη ψύξη	21	15	18	12
5	Κλειδί Ιδρώνει	27	24	27	24
6	Αξιολογική θέρμανση υψηλή	20	15	7	6
	Κατώτατη ονομαστική θέρμανση	20	15	2	1
	Επικαιροποιημένη θέρμανση	10	8	- 5	-6
7	Μέγιστη θέρμανση	27	19	24	18
8	Ελάχιστη θέρμανση	20	15	- 7	- 8
9	Αυτόματη αποψίλωση	20	12	2	1

Πρόσθετες συνθήκες δοκιμής

	Εσωτερική πλευρά	Εξωτερική πλευρά
Θερμοκρασία (°C)	10-40	-15-60
Σχετική υγρασία (RH)	35% έως 93%	25%-93%
Ακριβότητα ελέγχου (°C)	±0,2 (WB)	±0,2 (WB)
Ακριβότητα δοκιμής (°C)	±0,1 (WB)	±0,1 (WB)

Σημείωση: Οι συνδυασμοί θερμοκρασίας δεν πρέπει να αποκλίνουν σημαντικά από τα πρότυπα.Δοκιμασία χωρητικότητας διαθέσιμη με τη μέθοδο ενθαλπίας μεμονωμένης πλευράςΗ απόδοση δεν είναι εγγυημένη κατά την κατάψυξη ή την διακοπή της μονάδας.

Συνεχή λειτουργία

Δυνατότητα συνεχούς λειτουργίας εξωτερικού πλευρικού δωματίου:

≥10 ώρες σε θερμοκρασία DB=2,0°C, WB=1,0°C
≥ 8 ώρες σε DB=-7,0°C, WB=-8,0°C

Αβεβαιότητες μέτρησης

Ακριβότητα θερμοκρασίας RTD: ≤±0,1°C
Διαφορά στατικής πίεσης: ≤±±±0,5%RD) +±±0,5%FS
Διαφορά πίεσης στο στόμιο: ≤±(±0,25%RD) +(±0,25%FS)
Διαφορά εισόδου και εξόδου: ≤±±±0,25%RD) +±±0,25%FS)
Ηλεκτρικές εισροές: ≤±±±0,25%RD) +±±0,25%FS)
θερμοκρασία θερμοσύνδεσης: ≤±0,5°C
Πίεση ψυκτικού: ≤ ± ± 0,25%RD) + ± 0,25%FS)
Μεταδότης σχετικής υγρασίας: ≤±3,0%RH

Δομή συστήματος
