ES7821 Πύργος/τραπέζι/Ανεμιστήρες άνεσης και ρυθμιστές Εργαστήριο δοκιμών ενεργειακής απόδοσης

ES7821 Πύργος/τραπέζι/Φανατολικοί και ρυθμιστές άνεσης Εργαστήριο δοκιμών ενεργειακής απόδοσης

Εφαρμογή των προτύπων:

ES 7821 "Φανατικοί και ρυθμιστές άνεσης για οικιακό και παρόμοιο σκοπό - Μέθοδοι μέτρησης της απόδοσης"

Αυτό το εργαστήριο δοκιμών ενεργειακής απόδοσης πύργου/μαξιλάρου/ελαστικών και ρυθμιστών ανέπτυξε σύμφωνα με την IEC 60879:2019, ES 7821:2024Επιτρέπει την ακριβή μέτρηση των βασικών δεικτών απόδοσης, συμπεριλαμβανομένης της ταχύτητας του αέρα, του ρυθμού ροής αέρα, της ταχύτητας περιστροφής, της κατανάλωσης ενέργειας και της ενεργειακής απόδοσης,για διάφορους τύπους ανεμιστήρων, όπως ανεμιστήρες τραπεζιούΤο σύστημα υποστηρίζει την απόκτηση δεδομένων και την ανάλυση για την αξιολόγηση των προϊόντων ανεμιστήρων, την επιθεώρηση ποιότητας και τους σκοπούς έρευνας και ανάπτυξης.

Σύνοψη του συστήματος:

Αυτό το διάλυμα δοκιμής υιοθετείσυμπαγή διαμόρφωση ενός θαλάμουκαι περιλαμβάνει έναειδική μονάδα μέτρησης της ροής αέρα, εξασφαλίζοντας υψηλή ακρίβεια και μακροπρόθεσμη σταθερότητα στην αξιολόγηση των επιδόσεων.Πίνακες μονόληψης από άκαμπτο πολυουρεθάνιο πάχους 100 mm, σε συνδυασμό μεΔύο πλευρικά φύλλα από χάλυβα με επικάλυψη χρώματος 0,6 mm, παρέχοντας εξαιρετική θερμική κατακράτηση και σταθερό περιβάλλον δοκιμής.

Για να διασφαλιστεί ο ακριβής έλεγχος του περιβάλλοντος, το σύστημα συνδυάζεται μεανεξάρτητη μονάδα εξωτερικού κλιματισμούΜε την ενσωμάτωση λειτουργιών ψύξης, θέρμανσης και υγρασίας, ο θάλαμος δοκιμής μπορεί να διατηρείπολύ ακριβείς συνθήκες θερμοκρασίας και υγρασίας, ικανοποιώντας πλήρως ένα ευρύ φάσμα σενάριων δοκιμών.

Αξεχωριστό δωμάτιο ελέγχου και λειτουργίαςτοποθετείται έξω από τον θάλαμο δοκιμής για να φιλοξενεί γραφειακούς σταθμούς εργασίας, ενσωματωμένα ντουλάπια τροφοδοσίας και χειρισμού, καθώς και εξοπλισμό τροφοδοσίας με μεταβλητή συχνότητα.Αυτό το βοηθητικό δωμάτιο κατασκευάζεται γενικά από τον πελάτη δίπλα στο θάλαμο χρησιμοποιώνταςδομές μεμονωμένων πάνελ, προσφέροντας ευελιξία, εύκολη εγκατάσταση και αποτελεσματική χρήση του χώρου.

Όλη η διαδικασία δοκιμών διαχειρίζεταιται μέσωσύστημα ελέγχου με υπολογιστή, επιτρέποντας στους χειριστές να εκτελούν δοκιμές εξ αποστάσεως χωρίς να παρεμβαίνουν στο εσωτερικό πεδίο ροής αέρα.συλλογή, αποθήκευση και ανάλυση δεδομένων σε πραγματικό χρόνοΜόλις ολοκληρωθούν οι δοκιμές,αποτελέσματα απόδοσης της ροής αέρα και αξιολογήσεις ενεργειακής απόδοσηςδημιουργούνται αυτόματα, εξασφαλίζοντας υψηλή επαναληψιμότητα, βελτιωμένη αποτελεσματικότητα και εξορθολογισμένη διαχείριση δεδομένων.

.

ΕΠΕ

* Ανεμιστήρας τραπεζιού

* Ανεμιστήρας δαπέδου

* Πεντάγωνο ανεμιστήρα

* Τροφοδοσία ηλεκτρικής ενέργειας: AC 0~250V ρυθμιζόμενη χωρίς βήματα, ± 1%

Περιεχόμενο της δοκιμής

* Ταχύτητα ανέμου: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

* Όγκος αέρα: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

* Ταχύτητα στροφής: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

* Δύναμη εισόδου: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

* Αξία ενεργειακής απόδοσης: ανεμιστήρας βάθρου, ανεμιστήρα δαπέδου, ανεμιστήρα τραπεζιού

Ακρίβεια δοκιμής

* Όγκος αέρα: μετά την εγκατάσταση, η απόκλιση μεταξύ των τριών αποτελεσμάτων της δοκιμής και της μέσης τιμής είναι εντός ± 3%.

Κύρια ηλεκτρικά μέρη ελέγχου:

Όνομα συσκευής	Ακριβότητα και βαθμός	Φωτογραφία αναφοράς
Κεφαλάκι τροφοδοσίας και ελέγχου	Μάρκα: Sinuo
Αισθητήρας θερμοκρασίας και υγρασίας	Μάρκα: DIHUI Πρότυπο: DSWP-T5W1 Δείχνει το δεκαδικό σημείο: 0,01 °C Ακρίβεια οργάνου: 0,5 °C Υγρασία: ± 3% RH
Ανεμόμετρος	Μάρκα: OMEGA Σχήμα:HHF142B Περιοχή: 40 έως 7800 FPM Ακριβότητα οργάνου: ± 1 % ακρίβεια
Αισθητήρας πίεσης αέρα	Δοκιμαστικό σήμα
Μονάδα απόκτησης ηλεκτρικών παραμέτρων	Μάρκα: Yokogawa Πρότυπο: WT310 Ακρίβεια: 0,1%
Βιομηχανικός υπολογιστής	Ετικέτα: ADVANTECH Πρότυπο: IPC-610L+SIMB Ι5-2400 8G 500 GSSD





Φωτογραφία για αναφορά







Βασικά πλεονεκτήματα του προϊόντος



• Σχεδιασμένο και προσαρμοσμένο σύμφωνα με τις ειδικές ανάγκες των πελατών, το σύστημα αυτό δοκιμών προορίζεται κυρίως για:αξιολόγηση των επιδόσεων των ανεμιστήρων τραπεζών, ανεμιστήρων δαπέδου και ανεμιστήρων βάθρων, καλύπτοντας ένα ευρύ φάσμα σενάριων εφαρμογής.

• Σε σύγκριση με τις συμβατικές εγκαταστάσεις δοκιμών, το σύστημα παρέχειυψηλότερη ακρίβεια των μετρήσεων, αξιόπιστη και συνεπής έξοδος δεδομένων, μικρότεροι κύκλοι δοκιμών και απλουστευμένη λειτουργία, ενώ προσφέρει επίσηςμειωμένη κατανάλωση ενέργειας και μειωμένη αρχική επένδυση.

• Το σύστημα διαθέτειδιπλής στρώσης αρχιτεκτονική αυτόματου ελέγχουμε ηλεκτρονική λειτουργία και ανεξάρτητη προστασία δεδομένων.ενώ αποτρέπουν αποτελεσματικά την απώλεια δεδομένων ή τη διακοπή δοκιμής που προκαλείται από συντριβές υπολογιστώνΚατά τη διάρκεια των δοκιμών, το σύστημα υποστηρίζει την εφαρμογή των προδιαγραφών που καθορίζονται στο παράρτημα II.ταυτόχρονη καταγραφή ακατέργαστων δεδομένων, προβολή καμπύλης διαδικασίας σε πραγματικό χρόνο, αυτόματος υπολογισμός, εκτύπωση εκθέσεωνΟι τελικές εκθέσεις δοκιμών παράγονται αυτόματα στοπροδιαγραφές που καθορίζονται από τον πελάτη.

• Έναβελτιστοποιημένη ενεργειακά αποδοτική σχεδίαση αίθουσας δοκιμώνΟ μηχανισμός ταχείας σταθεροποίησης επιτρέπει στο σύστημα να επιτυγχάνει σταθερές συνθήκες λειτουργίας.εντός περίπου 2,5 ωρών.

• Όλα τα βασικά στοιχεία προέρχονται απόδιεθνώς αναγνωρισμένα εμπορικά σήματαΗ μέτρηση της θερμοκρασίας και της υγρασίας παρέχεται με τη μέθοδοΑισθητήρες DIHUI, η ταχύτητα της ροής αέρα παρακολουθείται χρησιμοποιώνταςΜέσα δοκιμής ή ΤΠΔ, και ο έλεγχος της κίνησης χειρίζεται απόΣτάπτες και εφοδιαστικοί κινητήρες ιαπωνικής μάρκας ή ισοδύναμες εναλλακτικές λύσεις υψηλών επιδόσεων.

• Η αίθουσα δοκιμών τονίζειλειτουργία υψηλής απόδοσης και εξοικονόμησης ενέργειας, χρησιμοποιώνταςτεχνικές ανάκτησης θερμότητας και στρατηγικές ελέγχου σε πολλά επίπεδασε επιλεγμένα τμήματα για τη σημαντική μείωση της κατανάλωσης ενέργειας κατά τη διάρκεια της μακροχρόνιας λειτουργίας.

• Η συνολική δομή χαρακτηρίζεταικαθαρή, σύγχρονη εμφάνιση, κατασκευασμένο μεΓνωστά εμπορικά μονωτικά πάνελχρησιμοποιείται συνήθως σε εφαρμογές αποθήκευσης ψύξης, προσφέροντας τόσο ανώτερη θερμική απόδοση όσο και απαλό, επίπεδο εξωτερικό φινίρισμα.

• Σχεδιασμένο για αντοχή, το δωμάτιο δοκιμών υποστηρίζεισυνεχή μακροχρόνια λειτουργία με υψηλή αξιοπιστία, την επίτευξηΔιαρκείας άνω των 10 ετώνυπό κανονικές συνθήκες χρήσης.

• Τα αποτελέσματα των δοκιμών αποδεικνύουν εξαιρετική συνέπεια με τα εθνικά εργαστήρια αναφοράς.Οι αποκλίσεις σύγκρισης ελεγχόμενες εντός 3%, που πληρούν πλήρως τα τεχνικά κριτήρια γιααιτήσεις πιστοποίησης εθνικού εργαστηρίου και αδειών παραγωγής.

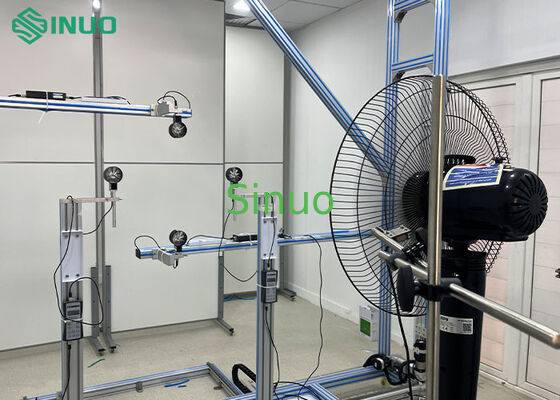

Δείκτης ανεμομέτρου
