Σύστημα Δοκιμών Ενεργειακής Απόδοσης Πλυντηρίων Ρούχων-Πλυντηρίων Πιάτων-Θερμοσιφώνων IEC 60456

IEC 60456 Σύστημα δοκιμής ενεργειακής απόδοσης πλυντηρίου-πλυντηρίου πιάτων-θεραπευτή νερού

Εργαστηριακή εισαγωγή:

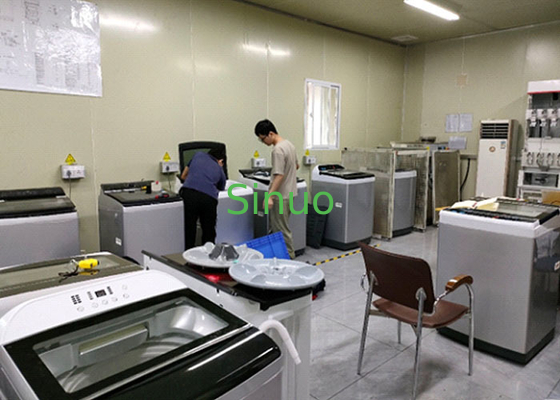

Το εργαστήριο αυτό αποτελείται από εργαστήριο επιδόσεων, εργαστήριο λειτουργίας και χώρο εξοπλισμού.Το εργαστήριο επιδόσεων παρέχει σταθερό περιβάλλον θερμοκρασίας και υγρασίας για τη δοκιμή επιδόσεων πλυντηρίων, πλυντήρια πιάτων και θερμαντήρες νερού μέσω μίας απομονωμένης αποθήκης και μιας ενσωματωμένης μονάδας επεξεργασίας αέρα.Το σύστημα νερού σταθερής θερμοκρασίας και τα σχετικά συστήματα μέτρησης και ελέγχου χρησιμοποιούνται για τη λειτουργία των πλυντηρίων ρούχων.Η κατανάλωση ενέργειας και άλλες επιδόσεις των πλυντηρίων ρούχων,τα πλυντήρια πιάτων και τα θερμαντήρες νερού δοκιμάζονται σύμφωνα με τα σχετικά πρότυπαΟι απαιτήσεις δοκιμής για τον έλεγχο και την πιστοποίηση των σχετικών πλυντηρίων ρούχων, πλυντηρίων πιάτων και θερμαντήρων νερού πληρούνται.

Πρότυπα:

IEC 60456; EN 60456 Πλυντήρια οικιακής χρήσης - Μέθοδοι μέτρησης των επιδόσεων

GB/T 20290 2016 Ενεργειακή απόδοση πλυντηρίων πιάτων οριακή τιμή και βαθμός απόδοσης νερού·

EN 50242 Μέθοδος μέτρησης της απόδοσης ηλεκτρικού πλυντηρίου πιάτων οικιακής χρήσης·

Δοκιμαστική μέθοδος IEC 60436/2015 για τις επιδόσεις των ηλεκτρικών πλυντηρίων πιάτων οικιακής χρήσης·

QB/T1520-2013 Ηλεκτρικά πλυντήρια πιάτων για οικιακά και παρόμοιους σκοπούς·

BS EN50440:2015+A1:2020 Απόδοση των οικιακών ηλεκτρικών θερμαντήρων νερού αποθήκευσης και μέθοδοι δοκιμής

Αποτελείται από το εργαστήριο:

• Εργαστήριο δοκιμών απόδοσης
• Χειρουργείο
• Αποθήκη
• Δωμάτιο εξοπλισμού
• Αίθουσα ελέγχου

Εργαστήριο επιδόσεων:

• 4 σταθμοί δοκιμών·
• Ένα σύνολο κυκλωμάτων κρύου νερού και θερμού νερού, με υποστηρικτικά κυκλώματα, βαλβίδες και βρύσες·
• Ένα πλυντήριο πιάτων αναφοράς· ένα πλυντήριο ρούχων·
• Κάθε σταθμός είναι εξοπλισμένος με αισθητήρες θερμοκρασίας, υγρασίας, θερμοκρασίας νερού, πίεσης νερού και ροής.
• μία Yokogawa WT310 ανά σταθμό·
• Κάθε σταθμός είναι εξοπλισμένος με 10 θερμοσύνθετα.
• Κάθε σταθμός είναι εξοπλισμένος με 1 πρίζα ισχύος εναλλασσόμενου ρεύματος και 1 πρίζα ισχύος μεταβλητής συχνότητας.
• Αγωγός αποχέτευσης και σχάρα;
• Ένα σύνολο μονάδων κλιματισμού σταθερής θερμοκρασίας και υγρασίας·
• Ένα σύνολο οροφής και αεραγωγού.
• Ένα σύνολο εσωτερικού συστήματος φωτισμού

Ενα χειρουργείο:

• Μια ηλεκτρονική ισορροπία ακριβείας και μια κανονική ηλεκτρονική ισορροπία.
• Ένας τιτλοποιητής.
• Μια μηχανή σιδερώματος.
• Ένα στεγνωτήριο ρούχων.
• Μετρητή λευκότητας.
• Ένα φούρνο. (Τα παρακάτω είναι μόνο για πλυντήριο πιάτων)
• Ένα φούρνο μικροκυμάτων·
• Ένα αλέτρι κρέατος.
• Ένα τραπέζι χειρουργικής,
• Ένα σύνολο φιάλων χημικών αντιδραστηρίων (λόγω των περιορισμών διεθνούς μεταφοράς, τα χημικά δεν μπορούν να μεταφερθούν και πρέπει να αγοραστούν τοπικά από τον χρήστη).

Αποθήκη:

• Ένα ψυγείο.
• Δύο ντουλάπια.

Δωμάτιο εξοπλισμού:

• μία μηχανή καθαρού νερού 1m3/h·
• Ένα δοχείο νερού υψηλής θερμοκρασίας και ένα σύστημα παροχής νερού σταθερής θερμοκρασίας και πίεσης·
• Ένα δοχείο νερού χαμηλής θερμοκρασίας και ένα σύστημα παροχής νερού σταθερής θερμοκρασίας και πίεσης·
• Ένα σύνολο συστημάτων αυτόματης ρύθμισης της σκληρότητας του νερού·
• Σύστημα παροχής ενέργειας που ταιριάζει.
• μία τροφοδοσία ισχύος μεταβλητής συχνότητας με μονοφασική ισχύ εξόδου 15 kW·
• Δύο σετ συναφών κιβωτίων εργαλείων και τρία καροτσάκια εργαλείων (συνήθιστο καροτσάκι, χειροκίνητο υδραυλικό καροτσάκι, κινητό καροτσάκι).

Δωμάτιο ελέγχου:

• Ένα ντουλάπι ελέγχου.
• Ένα σύνολο υπολογιστών και συστήματος ελέγχου.
• Ένα σετ γραφείων και καρέκλες.

Τύπος δείγματος:

Το εξωτερικό μέγεθος του UUT δεν πρέπει να είναι μεγαλύτερο από (εύρος*βάθος*ύψος) 1000mmΧ1000mmΧ1500mm

Περιεχόμενο της δοκιμής (πλυντήριο πιάτων):

• Κατανάλωση ηλεκτρικής ενέργειας
• Κατανάλωση νερού
• Απόδοση πλύσης
• Απόδοση ξήρανσης

Περιεχόμενο της δοκιμής (πλυντήριο ρούχων):

• Κατανάλωση ενέργειας
• Κατανάλωση νερού
• Ποσοστό καθαρισμού
• Ποσοστό φθοράς πλύσης
• Απόδοση αφυδάτωσης
• Δυνατότητα ξεπλύματος

Περιεχόμενο δοκιμής (Θερμαντήρας νερού):

• Ονομαστική χωρητικότητα (μέθοδος ζύγισης)
• 24ωρη εγγενής κατανάλωση ενέργειας
• Συντελεστής εγγενούς κατανάλωσης ενέργειας 24 ωρών
• Δυνατότητα εξόδου θερμού νερού

Τεχνικές παραμέτρους αίθουσας εργαστηρίου:

• Σώμα δοκιμαστικού δωματίου: 75 mm πάχος, 0,6 mm πάχος, διπλής όψης, λευκό χρώμα, ελεφαντόδοντο, πλακέτα από χάλυβα, αντιφλεγμονώδη πλακέτα από πολυουρεθάνιο.
• Διάμετροι του σώματος αίθουσας δοκιμών: 4200*4500*3000 mm.
• Δύση αίθουσας δοκιμών: W ((800+800) × H2200mm·
• Οι φωτισμοί οροφής LED είναι εγκατεστημένοι στο δωμάτιο·
• Τοποθετείται στο σταθμό δοκιμής μονά-φασική τροφοδοσία σταθεροποιημένης τάσης μεταβλητής συχνότητας και πρίζα στο δίκτυο ηλεκτρικής ενέργειας·
• Το εργαστήριο επιδόσεων είναι εξοπλισμένο με κλιματιστικό ακριβείας σταθερής θερμοκρασίας και υγρασίας, ρυθμιστής θερμοκρασίας: 23±2 βαθμοί, 20±2 βαθμοί, ρυθμιστής υγρασίας:διατηρεί την εσωτερική υγρασία στο 30~70RH%: (55±5)%RH, (60±5)%RH, 65±5RH%.
• Το πάτωμα του εργαστηρίου είναι κατασκευασμένο από σκυρόδεμα, αδιάβροχο, επιπλωμένο με αντιατλαντικά πλακάκια, και ανοίγει ένα κανάλι αποστράγγισης στο έδαφος.Η απόσταση μεταξύ των πλέκων είναι 20 mmΕίναι κατασκευασμένο από τετράγωνους σωλήνες SUS304 (25mm*25mm*1.5mm) (που κατασκευάζονται από τον χρήστη).

Σύστημα παροχής νερού σταθερής θερμοκρασίας και πίεσης:

• Σύμφωνα με τις απαιτήσεις των σχετικών προτύπων: διαφορετικές προδιαγραφές και διαφορετικές κατηγορίες δειγμάτων έχουν διαφορετικές απαιτήσεις θερμοκρασίας νερού κατά τη διάρκεια της δοκιμής.Για να πληρούνται οι απαιτήσεις και να διευκολύνεται η χρήση, το σύστημα παροχής νερού παρέχει δύο τροφοδοσίες νερού: ένα χαμηλής θερμοκρασίας και ένα υψηλής θερμοκρασίας.Το νερό χαμηλής θερμοκρασίας και το νερό υψηλής θερμοκρασίας θερμαίνονται από αντλία θερμότητας και εσωτερική κυκλοφορία με υποβοήθηση ισχύοςΗ θερμοκρασία, η πίεση και η σκληρότητα του νερού είναι ρυθμιζόμενες.
• Περιοχή θερμοκρασίας νερού: χαμηλής θερμοκρασίας νερό: 10-35°C±1°C.
• εύρος πίεσης νερού: 0,24±0,05MPa·
• Περιοχή σκληρότητας νερού: 0 ′5 mmol/l ± 0,2 mmol/l, ρυθμιζόμενη αυτόματα.
• Μηχανή καθαρού νερού: 1 m3/h·
• Η τετραδιάστατη παροχή νερού του σταθμού δοκιμών επιδόσεων είναι εξοπλισμένη με ηλεκτρομαγνητικό μετρητή ροής, μέτρηση της θερμοκρασίας παροχής νερού και της πίεσης παροχής νερού.

Σύστημα ελέγχου και μέτρησης παραμέτρων

Τα συστήματα ελέγχου και μέτρησης παραμέτρων αποτελούνται κυρίως από "εξοπλισμό απεικόνισης παραμέτρων και θάλαμο ελέγχου λειτουργίας" και "σύστημα επεξεργασίας δεδομένων ηλεκτρονικού υπολογιστή".

Κεφαλάκι ελέγχου

• Ελέγχουν διάφορες εργασίες δοκιμής και μετρούν άμεσα διάφορες παραμέτρους, όπως η θερμοκρασία και η υγρασία του εργαστηριακού περιβάλλοντος, η κατανάλωση νερού, η κατανάλωση ηλεκτρικής ενέργειας,πίεση νερού, και θερμοκρασία του νερού κάθε δοκιμαζόμενου πλυντηρίου ρούχων μέσω του αισθητήρα και να τα στείλει στο μετρητή για εμφάνιση.υιοθετούν υψηλής ακρίβειας προϊόντα εμπορικής επωνυμίας για να εξασφαλίσουν την αξιοπιστία των δεδομένων και την ακρίβεια των δοκιμώνΟι παραμέτροι είναι οι ακόλουθοι:
• Μέτρηση της θερμοκρασίας και της υγρασίας του περιβάλλοντος: θερμοκρασία -10·60°C±1°C, υγρασία 10·90% ±3%.
• Μέτρηση κατανάλωσης ηλεκτρικής ενέργειας από πλυντήριο ρούχων:
• Αριθμός μοντέλου: Πολυλειτουργικό μετρητή Yokogawa WT310 (Ένα από αυτά με αρμονική λειτουργία).
• Προδιαγραφές: τάση, ρεύμα, ηλεκτρική ενέργεια.
• Ακριβότητα μέτρησης: 0,25% FS+±0,25 ανάγνωση.
• Μέτρηση της πίεσης νερού: 0·0,5MPa±0,5%FS.
• Μέτρηση θερμοκρασίας νερού: Pt100, πομπό, ανάλυση 0,1°C.
• Μέτρηση ροής νερού: σειρά Yokogawa AXG, 3 L/min100L/min±0,5%FS.

Σύστημα επεξεργασίας δεδομένων (πλυντήριο πιάτων):

• Το λογισμικό βασίζεται στο λειτουργικό σύστημα Windows. Συντάσσεται χρησιμοποιώντας C #. Έχει πλούσια γραφική διεπαφή. Εκτός από πίνακες, μπορεί επίσης να εμφανιστεί και να εκτυπωθεί σε ένα διάγραμμα τάσεων.
• Η έκθεση δοκιμής εργαστηρίου περιλαμβάνει όλα τα δεδομένα (θερμοσύνδεσης, θερμοκρασία περιβάλλοντος και υγρασία, ισχύς, τάση, ρεύμα, συχνότητα κλπ.).,με λειτουργία αναζήτησης ιστορικών δεδομένων, μπορεί να αναζητηθεί και να εκτυπωθεί ανά πάσα στιγμή (συμπεριλαμβανομένης της δοκιμής).
• Όλες οι κάρτες απόκτησης βασικών δεδομένων, κάρτες επικοινωνίας κ.λπ. είναι προϊόντα εμπορικής επωνυμίας.
• Η οθόνη του λογισμικού εμφανίζεται στα αγγλικά. Έχει φιλική διεπαφή ανθρώπου-υπολογιστή. Μπορεί να καταγράψει και να αποθηκεύσει δεδομένα σε πραγματικό χρόνο.Η λειτουργία μπορεί να μην είναι εύκολο να κατανοηθεί, αλλά η λειτουργία είναι σταθερή και αξιόπιστη.
• Τα δεδομένα που συλλέγονται απευθείας μέσω επικοινωνίας περιλαμβάνουν: θερμοκρασία και υγρασία περιβάλλοντος εργαστηρίου, τάση, ρεύμα, υγρασία, πίεση νερού, θερμοκρασία νερού και όγκο νερού.
• Τα δεδομένα του πλυντηρίου πιάτων αναφοράς και άλλων οργάνων ανάλυσης εισάγονται χειροκίνητα.
• Ο υπολογιστής υπολογίζει και επεξεργάζεται αυτόματα τα δεδομένα που συλλέγονται απευθείας και εισάγονται χειροκίνητα και παράγει και αποθηκεύει αυτόματα τα αποτελέσματα σε έκθεση.
• Άλλες απαιτήσεις βασίζονται στο λογισμικό που παρέχεται από τον προμηθευτή και η συγκεκριμένη λειτουργία διαπραγματεύεται από τα δύο μέρη.

Εφοδιασμός ενέργειας:

• Η παροχή ενέργειας για το δωμάτιο δοκιμών: Το μέρος Α παρέχει 100kVA στο ηλεκτρικό κιβώτιο ελέγχου του μέρους Β.
• Η παροχή ενέργειας για το υπό δοκιμή μηχάνημα: μονοφασική τροφοδοσία με ρυθμισμένη συχνότητα 15kVA (σταθμός δοκιμής)
• Απαιτήσεις για τα χαρακτηριστικά της τροφοδοσίας ισχύος δοκιμής: σταθερότητα τάσης: ≤ 1%· σταθερότητα συχνότητας: ≤ 0,5%·

Εμφάνιση λογισμικού:
