IEC60456 σύστημα παροχής νερού για τη δοκιμή απόδοσης πλυντηρίων

IEC60456 σύστημα παροχής νερού για τη δοκιμή απόδοσης πλυντηρίων

Επισκόπηση συστημάτων

Το σύστημα δοκιμής αποτελείται από τη συσκευή επεξεργασίας ποιότητας νερού, τη σταθερή θερμοκρασία και τη σταθερά συσκευή και το σύστημα ελέγχου παροχής νερού πίεσης.

Εφαρμόσιμα πρότυπα

Πλυντήρια ενδυμάτων IEC 60456 για την οικιακή χρήση - μέθοδοι για την απόδοση

Ή άλλα ισοδύναμα εσωτερικά και ξένα πρότυπα.

Κύρια συστατικά

Το δωμάτιο δοκιμής αποτελείται κυρίως από τα ακόλουθα μέρη:

1.Performance μέρος

2.Equipment μέρος

3.Control μέρος

Το μέρος απόδοσης περιέχει τα εξής τμήματα:

1.set του δωματίου μόνωσης πινάκων αποθηκών εμπορευμάτων (που προετοιμάζεται από τον πελάτη)

2.test θέσεις (η μηχανή αναφοράς μπορεί να είναι θέση σε οποιαδήποτε από τις 4 θέσεις)

3.One μηχανή αναφοράς τυμπάνων και μια μηχανή αναφοράς δονητών (οι μηχανές αναφοράς πρέπει να προετοιμαστούν από τον πελάτη)

4.Each η θέση δοκιμής είναι εξοπλισμένη με έναν τρόπο του κρύου νερού και έναν τρόπο του ζεστού νερού, με το ταίριασμα των υδάτινων οδών, των βαλβίδων και των στροφίγγων

5.Each η θέση δοκιμής είναι εξοπλισμένη με τους αισθητήρες για τη μέτρηση της περιβαλλοντικής θερμοκρασίας, της θερμοκρασίας ύδατος, της πίεσης νερού (κοινών σε 4 θέσεις δοκιμής) και του ποσοστού ροής

6.Each η θέση δοκιμής είναι εξοπλισμένη με την ηλεκτρική όργανο μέτρησης παραμέτρου για τη μέτρηση της τάσης, του ρεύματος, της ισχύος, κ.λπ.

7.Each η θέση δοκιμής είναι εξοπλισμένη με 6 θερμοηλεκτρικά ζεύγη καναλιών

8.Each η θέση δοκιμής είναι εξοπλισμένη με 1 υποδοχή για την ισχύ κεντρικών αγωγών και 1 υποδοχή για τη μεταβλητή ισχύ συχνότητας

9.Drainage τάφρος και σχάρα (που προετοιμάζονται από τον πελάτη)

σύνολο 10.A σταθερής μονάδας κλιματισμού θερμοκρασίας και υγρασίας (που προετοιμάζεται από τον πελάτη)

σύνολο 11.A ανασταλμένων ανώτατου ορίου και αεραγωγού (που προετοιμάζονται από τον πελάτη)

σύνολο 12.A εσωτερικού συστήματος φωτισμού (που προετοιμάζεται από τον πελάτη).

Μέρος εξοπλισμού

1.One 0.5m καθαρή μηχανή νερού ³ /h

σύνολο 2.A 0.5m ανοξείδωτου ³ εσωτερικής δεξαμενής νερού θερμοκρασίας δεξαμενών σταθερής

σύνολο 3.A μονάδας αντλιών θερμότητας χαμηλής θερμοκρασίας

σύνολο 4.A κυκλοφορώντας συστήματος κατεργασίας ύδατος

σύνολο 5.A αυτόματου συστήματος ρύθμισης σκληρότητας νερού

6.Power σύστημα ανεφοδιασμού για τον εξοπλισμό

7.2 σύνολα σχετικών εργαλειοθηκών.

Μέρος ελέγχου

1.One γραφείο ελέγχου

σύνολο 2.A υπολογιστή και συστήματος ελέγχου

3.One εκτυπωτής (εκτύπωση χρώματος HP)

μονοφασική παραγωγή 4.One 15kW της μεταβλητής παροχής ηλεκτρικού ρεύματος συχνότητας (κοινής σε 4 θέσεις δοκιμής)

σύνολο 5.A γραφείων και καρεκλών υπολογιστών (που προετοιμάζονται από τον πελάτη).

Περιεχόμενο και πεδίο δοκιμής

Κατάλληλο UUT:

1.The η διάσταση της μηχανής υπό δοκιμή δεν είναι μεγαλύτερη από (ύψος βάθους × πλάτους ×): 1000mm×1000mm×1500mm.

Στοιχεία δοκιμής:

1.Electricity κατανάλωση

2.Water κατανάλωση

Παροχή ηλεκτρικού ρεύματος και μεταβλητή παροχή ηλεκτρικού ρεύματος συχνότητας:

1. Παροχή ηλεκτρικού ρεύματος για το εργαστήριο: Ο πελάτης παρέχει 50kVA στο ηλεκτρικό γραφείο ελέγχου του κόμματος Β

2. Παροχή ηλεκτρικού ρεύματος της μηχανής υπό δοκιμή: μονοφασική μεταβλητή ρυθμισμένη συχνότητα παροχή ηλεκτρικού ρεύματος 15kVA

Απαιτήσεις χαρακτηριστικών δύναμης δοκιμής: σταθερότητα τάσης: ≤1% σταθερότητα συχνότητας: ≤0.5%.

Λεπτομερής κατάλογος εξοπλισμού

Δομή και κύριες τεχνικές παράμετροι

Σταθερή θερμοκρασία και σταθερό σύστημα παροχής νερού πίεσης:

Σύμφωνα με τις απαιτήσεις των σχετικών προτύπων των πλυντηρίων, οι διαφορετικές προδιαγραφές των πλυντηρίων έχουν τις διαφορετικές απαιτήσεις θερμοκρασίας ύδατος κατά τη διάρκεια της δοκιμής. Προκειμένου να καλυφθούν οι απαιτήσεις και να διευκολυνθεί η χρήση, το σύστημα παροχής νερού παρέχει μια παραγωγή παροχής νερού σε 4 θέσεις δοκιμής. Το σταθερό νερό θερμοκρασίας υιοθετεί τη μέθοδο θέρμανσης δύναμη-βοηθημένης εσωτερικής κυκλοφορίας αντλιών θερμότητας, και είναι εξοπλισμένο με μια εσωτερική δεξαμενή νερού μόνωσης δεξαμενών ανοξείδωτου ³ 0.5m. Η θερμοκρασία, η πίεση και η σκληρότητα παροχής νερού μπορούν να ρυθμιστούν.

1. Σειρά θερμοκρασίας ύδατος: 10~60°C±1°C

2. Σειρά πίεσης νερού: 0.24±0.05Mpa

3. Σειρά σκληρότητας νερού: 0 ~ 5 ± 0.2mmol/l, αυτόματα διευθετήσιμο (σύμφωνα με τις απαιτήσεις των σχετικών προτύπων για τα πλυντήρια, η ποιότητα νερού παροχής νερού του δοκιμασμένου πλυντηρίου πρέπει να συναντήσει τον απαραίτητο δείκτη σκληρότητας νερού. Αυτό το σύστημα χρησιμοποιεί μια καθαρή μηχανή νερού για να παρέχει το νερό: το νερό βρύσης φιλτράρεται από την άμμο χαλαζία και τον ενεργοποιημένο άνθρακα, μέσω της μεμβράνης αντίστροφης όσμωσης RO, μέσω μιας σειράς διαδικασιών όπως deionization EDI Το θειικό άλας μαγνήσιου νερού, dihydrate χλωριδίου ασβεστίου, η σόδα ψησίματος και άλλες χημικές ουσίες προστίθενται στο καθαρό νερό για να ρυθμίσουν ακριβώς την ποιότητα νερού στη σειρά που απαιτείται από τα πρότυπα. Μετά από αυτήν την σειρά καθαρισμού και ρύθμισης, η ποιότητα νερού κάθε δοκιμής μπορεί να συναντήσει την απαραίτητη πρότυπα σκληρότητα δοκιμής)

4. Καθαρή μηχανή νερού: 0,5 μ ³ /h

5. Η παροχή νερού 4 τρόπων των θέσεων δοκιμής απόδοσης είναι εξοπλισμένη με ηλεκτρομαγνητικό flowmeter, μέτρηση της θερμοκρασίας παροχής νερού και της πίεσης παροχής νερού.

Σχηματικό διάγραμμα της σταθερής παροχής νερού θερμοκρασίας (για την αναφορά)

Σχηματικό διάγραμμα της παροχής νερού σταθμών (για την αναφορά)

Συστήματα ελέγχου και μέτρησης παραμέτρου:

Το σύστημα ελέγχου και μέτρησης παραμέτρου αποτελείται κυρίως από «το όργανο επίδειξης παραμέτρου και το γραφείο ελέγχου λειτουργίας» και τα «στοιχεία υπολογιστών - σύστημα επεξεργασίας».

Γραφείο ελέγχου:

Οι διάφορες διαδικασίες δοκιμής ελέγχου, και άμεσα οι διάφορες παράμετροι μέτρου όπως η θερμοκρασία και η υγρασία του εργαστηριακού περιβάλλοντος, της κατανάλωσης νερού, της κατανάλωσης ηλεκτρικής ενέργειας, της πίεσης νερού, και της θερμοκρασίας ύδατος των δοκιμασμένων πλυντηρίων μέσω των αισθητήρων και τους στέλνουν στο όργανο για την επίδειξη. Όλοι τα βασικοί όργανα ελέγχου, οι αισθητήρες, οι συλλέκτες στοιχείων, τα μεγάλης ακρίβειας προϊόντα ονόματος εταηρείας χρήσης κ.λπ. για να εξασφαλίσει την αξιοπιστία στοιχείων και την ακρίβεια δοκιμής. Οι παράμετροί της είναι οι ακόλουθες:

1. Μέτρηση περιβαλλοντικής θερμοκρασίας και υγρασίας: θερμοκρασία -10~60°C±1°C, υγρασία 5~95%±3%.

2. Μέτρηση ηλεκτρικής ενέργειας του πλυντηρίου:

Πρότυπο: Πολλών χρήσεων μετρητής Yokogawa WT310 (με την αρμονική λειτουργία)

Προδιαγραφές: Τάση, ρεύμα, ενέργεια

Ακρίβεια μέτρησης: 0,25% ανάγνωση FS+±0.25.

3. Μέτρηση πίεσης νερού: 0~0.5MPa±0.5%FS

4. Μέτρηση θερμοκρασίας ύδατος: 0~100°C±1°

5. Μέτρηση ροής του νερού: 3 λ/λ ~100L/min±0.5%FS

Διάγραμμα επιτροπής γραφείων ελέγχου (για την αναφορά μόνο)

Στοιχεία - σύστημα επεξεργασίας:

1.Computer: Lenovo

2. Όλα οι βασικές κάρτες αποκτήσεων στοιχείων, οι κάρτες επικοινωνίας, τα μεγάλης ακρίβειας προϊόντα ονόματος εταηρείας χρήσης κ.λπ. για να εξασφαλίσει την αξιοπιστία στοιχείων και την ακρίβεια δοκιμής.

3. Η διεπαφή παραθύρων λογισμικού επιδεικνύεται στα κινέζικα/αγγλικά έχει μια φιλική ανθρώπου-μηχανής διεπαφή, που μπορεί να καταγράψει και να αποθηκεύσει τα στοιχεία σε πραγματικό - χρόνος, να πραγματοποιήσει εντελώς τη χωρίς χαρτί λειτουργία, εύκολη να λειτουργήσουν, τη σταθερή λειτουργία και την υψηλή αξιοπιστία.

4. Τα στοιχεία που συλλέγονται άμεσα μέσω της επικοινωνίας περιλαμβάνουν: εργαστηριακή περιβαλλοντική θερμοκρασία και υγρασία, τάση, ρεύμα, ηλεκτρική ενέργεια, πίεση νερού, θερμοκρασία ύδατος, όγκος νερού.

5. Ο υπολογιστής θα υπολογίσει αυτόματα και θα επεξεργαστεί τα δεδομένα άμεσα συλλεχθε'ντα και με το χέρι εισόδου, και θα παραγάγει αυτόματα τις εκθέσεις και θα σώσει τα αποτελέσματα.

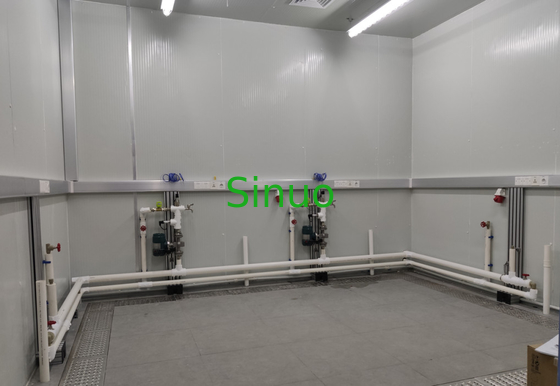

Εικόνες για την αναφορά

Διεπαφή λογισμικού συστημάτων κατεργασίας ύδατος (για την αναφορά)

Διεπαφή λογισμικού παροχής νερού (για την αναφορά)
