IEC 61009-1 Ελεγκτής Χαρακτηριστικών Δράσης Διατάξεων Προστασίας από Ρεύμα Διαρροής
| Applied Standards: | Δελτίο ΕΚ 62001, σημείο 1. | Current Voltage Accuracy: | Διάταξη 1: C: 0,1mA; V: 0,1V |
| Power Consumption: | Μέγιστη ισχύς 1500W | Current Output Range: | AC：5~2000mA |
| Timing Accuracy: | 5mS, ανάλυση 1mS | Output Voltage: | AC 3 PH 10~415V |
| High Light: | Ανηχοειδής αίθουσα δοκιμής EMC,CISPR25 αίθουσα δοκιμής EMC,Αυτοκίνητη αίθουσα δοκιμής ESA EMC |
||

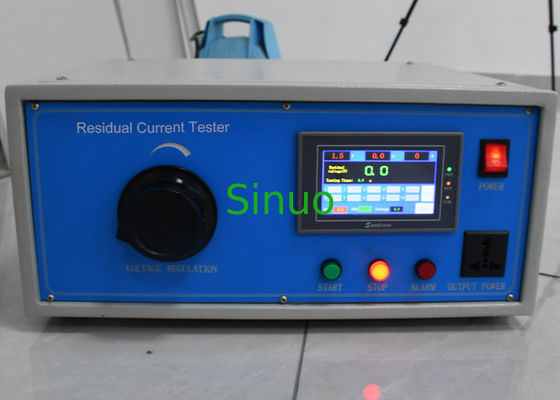

Δοκιμαστής χαρακτηριστικών δράσης συσκευής προστασίας από εναπομείναντα ρεύματα IEC 61009-1
Σύνοψη του συστήματος:
Ο εξοπλισμός δοκιμής συμμορφώνεται με τις τυποποιημένες απαιτήσεις της IEC 61009-1:2012, IEC 60898-1:2015, IEC 61008-1:2010, κλπ.
Χρησιμοποιείται για την αυτόματη επαλήθευση των λειτουργικών χαρακτηριστικών των μικρών διαρροών διακόπτων κύκλου και επαληθεύει τις επιδόσεις ασφάλειας των διακόπτων κύκλου.Το όργανο παίρνει ARM-7 υψηλής ταχύτητας επεξεργαστή ως πυρήνα, εξοπλισμένο με μετατροπέα υψηλής ταχύτητας πραγματικής αποτελεσματικής αξίας A/D, γεννήτρια σινουζοειδούς σήματος DSS και ενισχυτή ισχύος με παρακολούθηση δικτύου, το όργανο εκπέμπει αυτόματα ρεύμα,και μπορεί να εκτελέσει τρέχουσα δράση, χρόνος δράσης κλπ.
Χαρακτηριστικά:
- 24-bit υψηλής ταχύτητας και υψηλής ακρίβειας πραγματική μετατροπή RMS AD, ακριβής δειγματοληψία ρεύματος και τάσης λειτουργίας
∆ Επεξεργαστής υψηλής ταχύτητας για ακριβή δειγματοληψία του χρόνου δράσης
Η υποστήριξη του τυποποιημένου πρωτοκόλλου επικοινωνίας Modbus-RTU
∆ Υποστήριξη της ταχείας επιλογής ρεύματος λειτουργίας για συμβατικά προϊόντα και χωριστή ρύθμιση ρεύματος λειτουργίας για μη συμβατικά προϊόντα
- 32bit ενσωματωμένος επεξεργαστής, υψηλής ταχύτητας επεξεργασία μεγάλου όγκου δεδομένων επικοινωνίας
RS232/485 πλήρης ταχύτητας ασύγχρονη διασύνδεση σειριακής επικοινωνίας, η μέγιστη ταχύτητα baud μπορεί να φτάσει τα 115200bps
Προστασία της απομόνωσης για τα σήματα εισόδου και εξόδου, ασφάλεια εργασίας
Ο σχεδιασμός του WDT, του ελεγκτή λογισμικού και υλικού, για τη διασφάλιση της σταθερότητας του συστήματος
Οι παραμέτροι διαμόρφωσης αποθηκεύονται στη μνήμη flash, η οποία δεν θα χαθεί όταν απενεργοποιηθεί το ρεύμα και θα αποθηκευθεί μόνιμα
∆ημιουργία λογισμικού και υλικού που αντισταθμίζει τις παρεμβολές, μπορεί να προσαρμοστεί σε περιστάσεις με σκληρό ηλεκτρομαγνητικό περιβάλλον
Τεχνικές παραμέτρους:
| Σχήμα | Υδροξείδιο |
| Πλατφόρμα ανίχνευσης | Η συσκευή είναι εξοπλισμένη με ένα σύνολο δοκιμαστικής διεπαφής τριστάσιου διακόπτη προστασίας από διαρροές.και ο σταθμός ανίχνευσης μπορεί να δοκιμαστεί ανεξάρτητα. |
| Καταναλώσεις εργατικής δύναμης | Μέγιστο 500W |
| Ακριβότητα τάσης ρεύματος | Τάξη 1, ανάλυση ρεύματος 0,1 mA· ανάλυση τάσης 0,1 V |
| Πεδίο ισχύος εξόδου | Εναλλακτικός ρεύμα: 5~2000mA |
| Δυναμική τάση | 0 ~ 250V |
| Χρονική ακρίβεια | 5mS, ανάλυση 1mS |
| Επιλογή φάσης τύπου Α | 0 μοίρες (2000mA), 90 μοίρες (2000mA), 135 μοίρες (30mA) |
| Δείκτης | Ο διακόπτης τροφοδοσίας της συσκευής χρησιμοποιεί έναν διακόπτη αυτοκλείδωσης με δείκτη φωτός και το φως του διακόπτη ανάβει όταν ο διακόπτης είναι ενεργοποιημένος.Υπάρχει ένα indicator λειτουργίας φως στο πάνελ εξοπλισμού, και το φως δείκτη είναι αναμμένο όταν το εξοπλισμό λειτουργεί |
| Διάσταση | 430 mm × 370 mm × 280 mm |
| Βάρος | Περίπου 30 κιλά. |
