IEC 61009-1 Δοκιμαστής Μηχανικής και Ηλεκτρικής Διάρκειας Ζωής Διακοπτών

Δοκιμαστής Μηχανικής και Ηλεκτρικής Διάρκειας Ζωής Διακοπτών IEC 61009-1

Πρότυπα & Ρήτρες:

Ο εξοπλισμός δοκιμών συμμορφώνεται με τις απαιτήσεις των προτύπων IEC 61009-1:2012, IEC 60898-1:2015 ρήτρα 9.11, κ.λπ.

Μπορεί να πραγματοποιήσει δοκιμές μηχανικής και ηλεκτρικής διάρκειας ζωής στον διακόπτη και το υποστηρικτικό ντουλάπι φορτίου μπορεί να πραγματοποιήσει τη δοκιμή υπό φορτίο στον διακόπτη υπό συνθήκες ονομαστικής τάσης και ονομαστικού ρεύματος. Μπορεί επίσης να χρησιμοποιηθεί για την επαλήθευση μηχανισμών χωρίς διακοπή. Το σύστημα ανεξάρτητου ελέγχου PLC + οθόνης αφής χρησιμοποιείται για την ολοκλήρωση του αυτόματου ελέγχου των προϊόντων δοκιμής. Η τεχνολογία αυτόματου ελέγχου χρησιμοποιείται στη διαδικασία δοκιμής, η οποία μπορεί να ολοκληρώσει τα στατιστικά στοιχεία και τη σύνοψη των χρόνων δοκιμής, να ελέγξει τον χρόνο κλεισίματος και τον χρόνο ανοίγματος και να κρίνει έξυπνα εάν οι επαφές είναι καλές ή κακές. Χρησιμοποιήστε την οθόνη αφής και τον προγραμματιζόμενο λογικό ελεγκτή PLC ως κύρια μονάδα ελέγχου και χρησιμοποιήστε τον κύλινδρο ως κινητήρια δύναμη για το άνοιγμα και το κλείσιμο του διακόπτη. Για τον διακόπτη με αυτόματο άνοιγμα και κλείσιμο, το μηχάνημα παρέχει παροχή ρεύματος DC και AC για την παροχή ρεύματος του διακόπτη και το αποτέλεσμα του ελέγχου του ανοίγματος και του κλεισίματος του διακόπτη επιτυγχάνεται με τον έλεγχο της παροχής ρεύματος.

Χαρακτηριστικά:

1. Το κουτί του εξοπλισμού υιοθετεί το ενσωματωμένο πλαίσιο χάλυβα υψηλής ποιότητας, την πλάκα στεγανοποίησης με ψεκασμό και η επιφάνεια ψεκάζεται με αντιστατικό, αντισκωριακό και αντιδιαβρωτικό.

2. Ο πίνακας και τα κουμπιά λειτουργίας τοποθετούνται στη δεξιά πλευρά του εξοπλισμού, κάτι που είναι βολικό στη χρήση και όμορφο στην εμφάνιση.

3. Ο εξοπλισμός είναι εξοπλισμένος με προστατευτικό κουτί και η δοκιμή πραγματοποιείται στο κουτί για προστασία.

4. Ο εξοπλισμός είναι συμβατός με την παραγωγή προϊόντων διακοπτών χυτευμένου περιβλήματος 3P-4P και προϊόντων με προδιαγραφές ρεύματος 63A～125A.

5. Το ρεύμα του πλαισίου δεν χρησιμοποιείται για δοκιμή ταυτόχρονα. Ο εξοπλισμός είναι εξοπλισμένος με ένα σύνολο αυτόματων εξαρτημάτων κλεισίματος και ανοίγματος. Το ρεύμα του εξοπλισμού εξαρτάται από τη μορφή του προϊόντος. Για παράδειγμα, το ρεύμα είναι αγώγιμο όταν το προϊόν είναι κλειστό και το ρεύμα είναι μη αγώγιμο μετά το άνοιγμα του προϊόντος και ο κύκλος επαναλαμβάνεται διαδοχικά και το ρεύμα φορτίου είναι ρυθμιζόμενο και το ρεύμα επικαλύπτεται από 1-125A και ο αριθμός των χρόνων κλεισίματος και ανοίγματος μπορεί να ρυθμιστεί χειροκίνητα. (Απεριόριστο, διαθέσιμο στη διεπαφή παραμέτρων οθόνης αφής για ρύθμιση) Ο εξοπλισμός έχει συνολικά τέσσερα ζεύγη εξαρτημάτων, μόνο ένα προϊόν μπορεί να δοκιμαστεί κάθε φορά και η παροχή ρεύματος δοκιμής είναι ένα σύνολο.

Τεχνικές παράμετροι:

Μοντέλο	SN2503
Μέθοδος ηλεκτρικού ελέγχου	Έξυπνος ενσωματωμένος έλεγχος PLC, λειτουργία διεπαφής αφής ανθρώπου-μηχανής
Στοιχεία δοκιμής	1. Δοκιμή διάρκειας ζωής διακόπτη μη αυτόματου ανοίγματος και κλεισίματος 2. Δοκιμή διάρκειας ζωής διακόπτη αυτόματου ανοίγματος και κλεισίματος
Προϊόν δοκιμής	3~125A, συμβατό με μηχανική και ηλεκτρική δοκιμή διάρκειας ζωής μονοπολικού ~ τετραπολικού μικροδιακόπτη αντίστοιχα, όχι δοκιμή ταυτόχρονα
Λειτουργία διακοπής	Ο δικός του ηλεκτρομαγνητικός διακόπτης ή ο εξωτερικός κύλινδρος ωθεί τη διακοπή και το κλείσιμο
Λειτουργία κίνησης	Κίνηση κυλίνδρου
Σταθμός δοκιμής	3 σταθμοί
Παροχή τάσης πηνίου διακόπτη	AC0~300V
Μέθοδος ρύθμισης τάσης	Αυτόματη ρύθμιση
Ανάλυση	0. 1V
Ακρίβεια	2±％
Παροχή τάσης πηνίου διακόπτη	DC0~60V
Μέθοδος ρύθμισης τάσης	Αυτόματη ρύθμιση
Ανάλυση	0. 1V
Ακρίβεια	2±％
Ρύθμιση χρόνου κλεισίματος	1~999.9s
Ρύθμιση χρόνου ανοίγματος	1~999.9s
Ρύθμιση χρόνων ανοίγματος και κλεισίματος	1~999999
Προστατευτική λειτουργία	Υπερτάση, υπερβολικό ρεύμα, βραχυκύκλωμα
Συσκευή ηχητικού και φωτεινού συναγερμού	Υπενθυμίζει στον χειριστή έγκαιρα κατά τη διάρκεια της δοκιμής ή όταν εμφανίζονται μη εξειδικευμένα προϊόντα δοκιμής
Διάσταση	1200mm×800mm×1500mm
Βάρος	Περίπου 200 KG

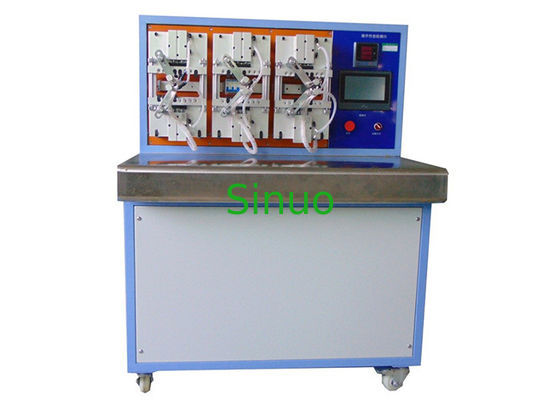

Εμφάνιση λεπτομερειών:
