Δοκιμαστής Κρούσης Εκκρεμούς Χαμηλής Ενέργειας IEC 60898 για Δοκιμή Διακοπτών Κυκλώματος & Υποδοχών

Τροποποιημένο:	1
τιμή:	Customized
Τυπική συσκευασία:	θήκη από κόντρα πλακέ
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	10 σετ ανά μήνα

Πληροφορίες Πληροφορίες

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

Υδροξείδιο

Εφαρμοσμένο Πρότυπο:

IEC60898-1

Μάζα αντίκτυπου:

150±1g ((200g)

Μάζα Βάσης Στήριξης:

10±1Kg

Μέγεθος στήριξης τοποθέτησης:

175*175*8 mm

Σειρά δειγμάτων:

Τύπος τοποθέτησης οθόνης/τροχιάς/εξάκλισης/οθόνης

Κεφαλή πρόσκρουσης:

R10 Πολυαμίδιο, Σκληρότητα HR100

Τοποθετώντας υποστηρίγματα:

Μπορεί να περιστρέφεται ±90°

Ρυθμισμός θέσης:

Ρυθμιζόμενο 100～100mm

Επισημαίνω:

Δοκιμαστής Κρούσης Εκκρεμούς IEC 60898

Δοκιμαστής Κρούσης Εκκρεμούς Χαμηλής Ενέργειας

Δοκιμαστής Κρούσης Εκκρεμούς για Διακόπτες Κυκλώματος

Περιγραφή του προϊόντος

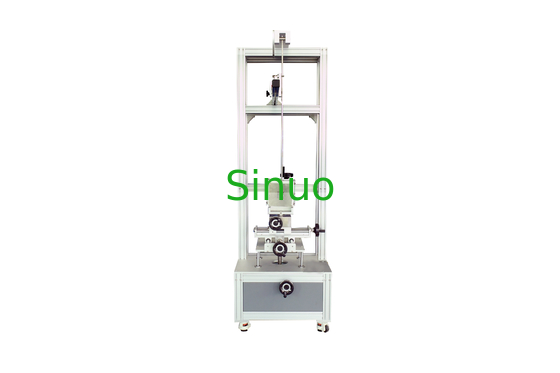

Δοκιμαστής Κρούσης Εκκρεμούς Χαμηλής Ενέργειας IEC 60898 για Δοκιμή Διακοπτών Κυκλώματος & Υποδοχών

Επισκόπηση Προϊόντος:

Αυτός ο Εξοπλισμός Δοκιμής Κρούσης Εκκρεμούς Χαμηλής Ενέργειας έχει σχεδιαστεί για την εκτέλεση δοκιμών αντοχής σε μηχανική κρούση σύμφωνα με τα πρότυπα IEC 61009-1:2012 και IEC 60898-1:2015. Είναι κατάλληλος για υποδοχές διακοπτών, διακόπτες κυκλώματος τοποθετημένους σε πάνελ και σε ράγα, επαφείς, κουτιά εγκατάστασης και άλλες ηλεκτρικές συσκευές που ενδέχεται να υποβληθούν σε μηχανική καταπόνηση κατά την κανονική χρήση.

Χρησιμοποιώντας την αρχή του εκκρεμούς 1 μέτρου (δοκιμή Eha), το σφυρί κρούσης απελευθερώνεται από ένα καθορισμένο ύψος, παρέχοντας μια ακριβή κρούση στο δείγμα δοκιμής μέσω της μετατροπής της βαρυτικής ενέργειας. Αυτό προσομοιώνει μηχανικά σοκ του πραγματικού κόσμου για την αξιολόγηση της ανθεκτικότητας και της δομικής ασφάλειας των εκτεθειμένων τμημάτων.

Βασικά Χαρακτηριστικά:

Συμμόρφωση με τα Πρότυπα: IEC 61009-1:2012, IEC 60898-1:2015
Δεν απαιτείται εγκατάσταση: Σχεδιασμός δαπέδου, έτοιμο προς χρήση
Εύκαμπτη Βάση Στήριξης: Πλήρως ρυθμιζόμενη στις κατευθύνσεις X, Y, Z (±100 mm) και ικανή για περιστροφή ±90° και στους οριζόντιους και στους κάθετους άξονες
Στοχευμένη Δοκιμή Κρούσης: Η γωνία απελευθέρωσης μπορεί να ρυθμιστεί για να χτυπήσει τις μπροστινές ή πλευρικές επιφάνειες του δείγματος
Ευέλικτη Στήριξη Δείγματος: Συμβατό με διακόπτες κυκλώματος τοποθετημένους σε πάνελ, σε ράγα και σε εσοχή

Τεχνικές παράμετροι:

Μοντέλο	SN2507
Εύρος Εφαρμοζόμενου Δείγματος	Διακόπτης κυκλώματος τοποθετημένος σε πάνελ, σε ράγα, σε εσοχή, σε πάνελ
Κεφαλή στοιχείου κρούσης	R10 πολυαμίδιο, σκληρότητα HR100
Μάζα στοιχείου κρούσης (ισοδύναμη μάζα)	150±1g(200g)
Ποιότητα βάσης στήριξης	10±1Kg
Βάσεις στήριξης	Μπορεί να περιστραφεί ±90° γύρω από την πλάκα στήριξης, η πλάκα στήριξης μπορεί να περιστραφεί ±90° γύρω από τον κάθετο άξονα, οι τρεις άξονες X, Y, Z μπορούν να ρυθμιστούν
Ρύθμιση θέσης	Διαδρομή βάσης X-100～100mm, Y-100～100mm, Z-100～100mm ρυθμιζόμενη
Εκκρεμές ταλάντευσης	Ένα ατσάλινο εκκρεμές με μήκος 1000±1mm, μάζα 100±1g, εξωτερική διάμετρο υλικού 9 mm και πάχος τοιχώματος 0,5 mm
Ύψος κρούσης	0-500mm, οθόνη κλίμακας (αντιστοιχεί σε μετατροπή γωνίας)
Πλάκα στήριξης διακόπτη κυκλώματος	1751758 ελασματοποιημένη σανίδα
Συσκευή στερέωσης δείγματος	Μη κλειστή συσκευή στερέωσης διακόπτη κυκλώματος Σφιγκτήρες στερέωσης διακόπτη κυκλώματος τοποθετημένου σε πάνελ
Διάσταση	860mm×650mm×2000mm
Βάρος	Περίπου 140 KG

Ύψος Πτώσης:

Ενέργεια /J	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
Ισοδύναμη Μάζα /kg	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Ύψος Πτώσης ±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Σημείωση 1, δείτε σημείωση 3.2.2; Σημείωση 2, η μονάδα ενέργειας αυτού του μέρους του joule (J) προέρχεται από την τυπική επιτάχυνση της βαρύτητας (g), η στρογγυλοποίηση της τιμής του g: 10m / s2.

Δοκιμαστής Κρούσης Εκκρεμούς Χαμηλής Ενέργειας IEC 60898 για Δοκιμή Διακοπτών Κυκλώματος & Υποδοχών 2

Δοκιμαστής Κρούσης Εκκρεμούς Χαμηλής Ενέργειας IEC 60898 για Δοκιμή Διακοπτών Κυκλώματος & Υποδοχών 3

Δοκιμαστής Κρούσης Εκκρεμούς Χαμηλής Ενέργειας IEC 60898 για Δοκιμή Διακοπτών Κυκλώματος & Υποδοχών 4
