IEC 61009-1 Τροφοδοσία φορτίου για Σύστημα Δοκιμών Διακοπτών
| Applied Standard: | IEC 61009-1, IEC 60898-1 | Control Method: | Κλειδί ελέγχου, οθόνη οργάνου |
| Output Voltage: | 10 ~ 400V, ακρίβεια ± 0,5%, ψηφιακή οθόνη | Output Current: | 10·130A, ακρίβεια ±0,5%, ψηφιακή οθόνη |
| Power Factor: | 0.3 ∙0.98, ακρίβεια ± 0,5%, ψηφιακή οθόνη | Output Power: | 0 ~ 120 KW, Ακρίβεια ±0.5%, Ψηφιακή Οθόνη |
| Capacitive Load: | 70uf, 140uf, 7.3uf Προαιρετικό | Cooling Method: | Εντονός άνεμος ψύξη |
| High Light: | συστήματα δοκιμής EMC,ηλεκτρομαγνητικές εξεταστικές υπηρεσίες |
||

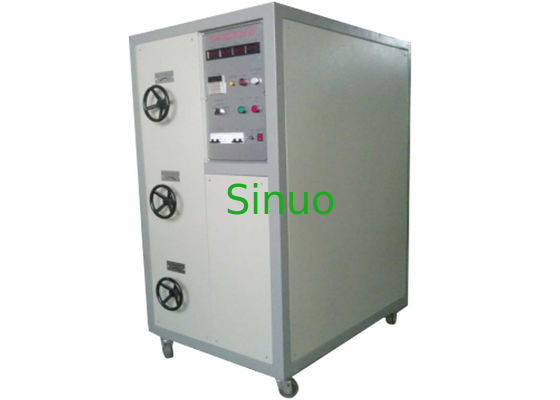

Σύστημα Δοκιμών Παροχής Φορτίου για Διακόπτες (IEC 61009-1)
Πρότυπα & Ρήτρες:
Ο εξοπλισμός δοκιμών συμμορφώνεται με τις απαιτήσεις των προτύπων IEC 61009-1:2012, IEC 60898-1:2015 ρήτρα 9.11, κ.λπ.
Χρησιμοποιείται για την παροχή ρυθμιζόμενης τάσης φορτίου, ρεύματος και συντελεστή ισχύος για τη δοκιμή του μηχανικού-ηλεκτρικού συστήματος επαφής. Είναι κατάλληλο για τη δοκιμή ικανότητας μεταγωγής και κανονικής διάρκειας ζωής διακοπτών για οικιακές και παρόμοιες σταθερές ηλεκτρικές εγκαταστάσεις. Επίσης κατάλληλο για δοκιμές ικανότητας διακοπής και κανονικής διάρκειας ζωής βυσμάτων και υποδοχών για οικιακούς και παρόμοιους σκοπούς, καθώς και δοκιμές ηλεκτρικής καταπόνησης για λαμπτήρες και άλλες παρόμοιες δοκιμές.
Αρχή δοκιμής: Το ντουλάπι φορτίου εξάγει μια τριφασική παροχή ρεύματος και τριφασική είσοδο φορτίου, και το φορτίο μπορεί να χωριστεί σε ωμικό, επαγωγικό ή χωρητικό (τύπου λαμπτήρα φθορισμού) φορτίο και τρία σε ένα προαιρετικό. Ρεύμα γραμμής φορτίου: 8-130A χειροκίνητα ρυθμιζόμενο, τάση γραμμής εξόδου AC: 10-400V χειροκίνητα ρυθμιζόμενο. Συντελεστής ισχύος εξόδου 0,3 ~ 0,999 ηλεκτρικά ρυθμιζόμενος. Η συσκευή έχει τα πλεονεκτήματα της όμορφης εμφάνισης, της λογικής διάταξης και της απλής λειτουργίας.
Χαρακτηριστικά:
Το ντουλάπι φορτίου υιοθετεί ένα ενσωματωμένο πλαίσιο από χάλυβα και λευκό πίνακα Toyota. Το πάνω μπροστινό μέρος είναι ο πίνακας ελέγχου λειτουργίας, στον οποίο υπάρχουν διακόπτης ελέγχου ρεύματος, ρεύμα ενεργοποίησης προϊόντος, τάση και ισχύς, όργανο εμφάνισης συντελεστή ισχύος, διακόπτης ισχύος φορτίου, διάφορες ενδείξεις κατάστασης, κουμπιά έναρξης και διακοπής, διακόπτης μετατροπής χωρητικότητας, διακόπτης μετατροπής τύπου φορτίου και συναγερμοί κ.λπ. Το κάτω μέρος αντιστοιχεί στο κουμπί ρύθμισης τάσης εξόδου, το κουμπί ρύθμισης ρεύματος και το κουμπί ρύθμισης επαγωγής κάθε καναλιού. Κάθε ντουλάπι φορτίου έχει μια τρία σε ένα λειτουργία ωμικών, επαγωγικών και χωρητικών (τύπου λαμπτήρα φθορισμού) φορτίων, τα οποία μπορούν να αλλάξουν με έναν διακόπτη. Το εσωτερικό του ντουλαπιού φορτίου υιοθετεί ψύξη με ισχυρό άνεμο μεταφοράς. Υπάρχουν ακροδέκτες στο πίσω και κάτω μέρος του ντουλαπιού φορτίου, οι οποίοι μπορούν να συνδεθούν με τον ελεγκτή διάρκειας ζωής βύσματος και υποδοχής διακόπτη μέσω καλωδίων και να εξάγουν ρεύμα, τάση και ισχύ κατά τη διάρκεια της διαδικασίας δοκιμής.
Τεχνικές παράμετροι:
| Μοντέλο | SN2117C-130A |
| Σταθμός δοκιμής | Μονός |
| Μέθοδος ηλεκτρικού ελέγχου | Έλεγχος με κουμπιά, εμφάνιση οργάνων |
| Ενσωματωμένο φορτίο | Συνδυασμός τριφασικών αντιστάσεων, αντιδραστήρων και πυκνωτών |
| Τάση εξόδου | 10 ~ 400V, ακρίβεια ± 0,5%, ψηφιακή οθόνη |
| Ρεύμα εξόδου | 10～130A, ακρίβεια ±0,5%, ψηφιακή οθόνη |
| Συντελεστής ισχύος | 0,3～0,98, ακρίβεια ±0,5%, ψηφιακή οθόνη |
| Ισχύς εξόδου | 0 ~ 120 kW, ακρίβεια ±0,5%, ψηφιακή οθόνη |
| Λειτουργία φόρτισης | Ωμικό, επαγωγικό και χωρητικό τρία σε ένα, εναλλάξιμο |
| Χωρητικό φορτίο | 70uf, 140uf, 7.3uf προαιρετικό |
| Έξοδος φορτίου | Κάθε έξοδος φορτίου και εναλλακτική έξοδος φορτίου είναι προαιρετική |
| Αριθμός δοκιμών | 0~999999 φορές, μπορεί να ρυθμιστεί |
| Χωρητικότητα ισχύος φορτίου | 1*125kVA |
| Μέθοδος ψύξης | Ψύξη με ισχυρό άνεμο |
| Συναγερμός υπέρβασης | Το ανώτατο όριο του ρεύματος εξόδου είναι 130A και η έξοδος θα διακοπεί αυτόματα όταν υπερβαίνει τα 135A |
| Διάσταση | 1800mm×1200mm×1800mm |
| Βάρος | Περίπου 1400 KG |
| Παροχή ρεύματος | Τριφασικό τετρασύρματο AC380/50Hz, 130KVA/σταθμός |
