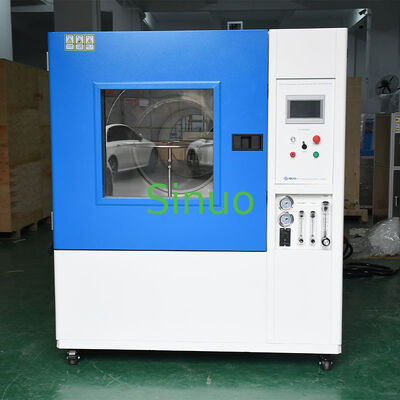

Θάλαμος δοκιμής IEC60529 IPX3/IPX4/IPX5/IPX6 ταλαντούμενος σωλήνας και ακροφύσιο πίδακα

Τροποποιημένο:	1
Τιμή:	Customized
Τυπική συσκευασία:	κόντρα πλακέ
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 σετ ανά μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

SN4416-1400L

Εσωτερικό μέγεθος:

1400mm*1400mm*1400mm

Συνολικό μέγεθος:

1880mm*4200mm*2200mm

Ταχύτητα περιστροφής:

1-5r/min

Ρουλεμάν δείγματος:

≤20 κιλά

Τύπος ταλάντευσης:

Προσαρμόσιμο

Γωνία ψεκασμού:

±160°

Έλεγχος και λειτουργία:

PLC και οθόνη αφής

Εφαρμοσμένο Πρότυπο:

IEC60529-2013 κ.λπ.

Επισημαίνω:

Δοκιμαστικό θάλαμο αεριωθούμενου ακροβωτίου

IPX6 Δοκιμαστική αίθουσα δοκιμής αεριωθούμενου σωλήνα

Δοκιμαστική αίθουσα δοκιμής αεριωθούμενου σωλήνα

Περιγραφή του προϊόντος

IEC60529 IPX3/IPX4/IPX5/IPX6 Δοκιμαστικό θάλαμο ταλαντωτικού σωλήνα και αεριωθούμενου ακροφύλλου

The IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed for comprehensive waterproof testing of electronic and electrical products according to international standards.

Σύνοψη εξοπλισμού

Η φυσική έκθεση στο νερό (βροχή, θάλασσα, ποτάμι) προκαλεί σημαντικές ζημιές στα προϊόντα και τα υλικά κάθε χρόνο, συμπεριλαμβανομένης της διάβρωσης, της εξασθένησης, της παραμόρφωσης, της μείωσης της αντοχής, της επέκτασης και της μούχλας.Τα ηλεκτρικά προϊόντα είναι ιδιαίτερα ευάλωτα σε βραχυκυκλώματα και κινδύνους πυρκαγιάς λόγω έκθεσης στο νερόΩς εκ τούτου, η δοκιμή των υδάτων προστασίας του περιβλήματος είναι απαραίτητη για την αξιοπιστία και την ασφάλεια του προϊόντος.

Περιοχές εφαρμογής

Συστήματα εξωτερικού φωτισμού
Μηχανήματα οικιακής χρήσης
Συσκευαστικά οχημάτων
Ηλεκτρονικά και ηλεκτρικά προϊόντα

Λειτουργία εξοπλισμού

Ο εξοπλισμός αυτός ελέγχει τις φυσικές ιδιότητες και τις επιδόσεις ηλεκτρονικών και ηλεκτρικών προϊόντων, φωτιστικών, ηλεκτρικών ντουλάπιων, εξαρτημάτων αυτοκινήτων,και συναφή μέρη υπό προσομοιωμένες κλιματικές συνθήκεςΤα αποτελέσματα των δοκιμών επαληθεύουν εάν η απόδοση του προϊόντος πληροί τα απαιτούμενα πρότυπα για τη βελτίωση του σχεδιασμού, την επικύρωση και τον έλεγχο ποιότητας.

Πρότυπα συμμόρφωσης

IEC60529:1989 +A1:1999 +A2:2013 "Συμβολές προστασίας που παρέχονται από θύρα (κωδικός IP) " για δοκιμές IPX3, IPX4, IPX5 και IPX6 σύμφωνα με:σχήματα 4 και 6.

Χαρακτηριστικά εξοπλισμού

Κατάλληλο για δοκιμές ανθεκτικότητας IPX3, IPX4, IPX5 και IPX6
Υψηλής ποιότητας εξωτερικό περίβλημα από χάλυβα με φινίρισμα με ψητό σμάλτο για αντοχή
SUS304 εσωτερικός θάλαμος από ανοξείδωτο χάλυβα και πίνακας περιστροφής για αντοχή στη διάβρωση
Διαφανές παράθυρο παρατήρησης με εσωτερικό φωτισμό LED για την παρακολούθηση της δοκιμής
IPX3/4: Διαμορφωμένο με σωλήνες ταλαντώσεων R200mm, R400mm και R600mm σύμφωνα με τις προδιαγραφές της IEC60529, σχήμα 4
IPX5/6: Διαμορφωμένο με ακροφύσιο ψεκασμού σύμφωνα με τις προδιαγραφές IEC60529, σχήμα 6
Μεταλλικός κινητήρας υψηλής ποιότητας για τροχονόμους με αυτόματο έλεγχο προόδου/ανάδρομης περιστροφής
Προγραμματισμένη διάρκεια δοκιμής: 0-999 λεπτά μέσω διεπαφής με οθόνη αφής
7 ιντσών οθόνη αφής + σύστημα ελέγχου PLC με ηλεκτρικά εξαρτήματα Omron
Εσωτερική αδιάβροχη πρίζα για την τροφοδότηση του δείγματος κατά τη διάρκεια της δοκιμής
Πλήρης προστασία ασφαλείας: προστασία από διαρροές, προστασία από έλλειψη νερού, προστασία από βραχυκύκλωμα

Τεχνικές προδιαγραφές

Τεχνικές παραμέτρους	Βασικές παραμέτρους
Μέγεθος εσωτερικού θαλάμου	Δοκιμαστικό σύστημα
Μέγεθος εξωτερικού θαλάμου	Δοκιμαστικό μέγεθος
Επιτρεπόμενες διαστάσεις προϊόντος	Διάστημα και πλάτος ≤ 1000 mm, ύψος ≤ 100 mm
Διάμετρος στρογγυλοπίνακας	¢200mm και 600mm
Μέγιστο φορτίο στρογγυλομηχανής	≤ 20KG
Ταχύτητα στρογγυλομηχανής	1-5r/min (προσαρμόσιμο)
Γύρισμα του στρογγυλοπίνακα	Πάντα θετική / θετική και αρνητική εναλλακτική
Προσαρμογή ροής	Χειροκίνητη ρύθμιση μέσω μετρητή ροής
Χρόνος δοκιμής	0-999 λεπτά
Δοκιμαστική τροφοδοσία	Εσωτερική αδιάβροχη πρίζα για την ισχύ δειγματοληψίας κατά τη δοκιμή
Εφοδιασμός με νερό	Ενσωματωμένη δεξαμενή νερού 90L με δυνατότητα ανακύκλωσης
Συνολικό βάρος	Περίπου 450kg
Απαιτούμενο χώρο	4.4m(D) × 2,2m(W) × 2,4m(H)

Προδιαγραφές IPX3/4 για τα οσμωτικά σωλήνες

Τύπος ταλάντευσης	R200mm, R400mm και R600mm
Απόσταση ακροβωτίου-δείγματος	Μέσα σε 200 mm
Διαστήματα διαστήματος ανοίγματος ψεκασμού	50 χιλιοστά
Γωνία κλίσης του ταλαντωτικού σωλήνα	±60° (IPX3), περίπου ±160° (IPX4)
Γωνία μεταξύ δύο τρυπών	120° (IPX3), 180° (IPX4)
Τρύπα από βελόνα	φ0,4 mm
Ταχύτητα ταλάντευσης	IPX3: 15 φορές/min· IPX4: 5 φορές/min
Η ροή νερού ανά τρύπα	00,07 L/min +5%
Πίεση ψεκασμού	80-150Kpa

Σημείωση: Το πρότυπο απαιτεί IPX3: 120 °; IPX4: σχεδόν 360 °. Λόγω της τοποθέτησης του δίσκου, δεν μπορεί να επιτευχθεί 360 ° κατά τη διάρκεια της πραγματικής δοκιμής. Χωρίς το δίσκο, μπορεί να επιτευχθεί 360 °.

Προδιαγραφές για το πίδακο αεριωθούμενου αερίου IPX5/6

IPX5 Ανοιχτότητα αεριωθούμενου αεριωθούμενου	6.3mm
IPX6 Ανοιχτότητα αεριωθούμενου αεριωθούμενου σωλήνα	12.5mm
IPX5 ρεύμα αεριωθούμενης ροής	120,5±0,625 L/min
IPX6 ρεύμα αεριωθούμενης ροής	100±5 L/min
Πίεση νερού	Ρυθμίζεται σύμφωνα με την καθορισμένη ροή νερού
Απόσταση πτήσης	2.5M (πυροβόλο από το κέντρο του δίσκου)
Μέθοδος στερέωσης του ακροβωτίου	Μηχανική στερέωση

Ηλεκτρικές παραμέτρους

Ηλεκτρική τροφοδοσία	380V, 50Hz
Δύναμη εξοπλισμού	5.0KW
Προστασία της ασφάλειας	Προστασία από διαρροές, προστασία από έλλειψη νερού, προστασία από βραχυκύκλωμα

Απαιτήσεις εγκατάστασης

Χρήση χώρου

Επίπεδο έδαφος με κατάλληλη αποχέτευση
Αδιάβροχα δάπεδα και τοίχοι
Δυνατότητα υποστήριξης εδάφους ≥ 200 kg/m2
Καλώς αεριζόμενη περιοχή
Δεν υπάρχουν ισχυρές δονήσεις ή ηλεκτρομαγνητικά πεδία.
Χωρίς εύφλεκτες, εκρηκτικές, διαβρωτικές ουσίες ή σκόνη
Χώρος συντήρησης: 800 mm πίσω, αριστερά, δεξιά, πάνω· 1400 mm μπροστά

Περιβαλλοντικές συνθήκες

Θερμοκρασία: 5°C-35°C
Σχετική υγρασία: ≤85%
Πίεση αέρα: 86kPa106kPa

Απαιτήσεις τροφοδοσίας

Δυναμικό ισχύος: 50 Hz
Δύναμη: 5,0 kW
Προστατευτική αντίσταση γείωσης: <4Ω
Ειδικός διακόπτης αέρα για την προστασία από διαρροές εντός 2 μέτρων
Απαγορεύονται οι διακόπτες μαχαιριού ή οι πρίζες ρεύματος

Απαιτήσεις για την πηγή νερού

Πίεση νερού ≥0,2Mpa με βρύση 4 σημείων
Θέση της βρύσης εντός 2 μέτρων από τον εξοπλισμό
Τύπος σωλήνα νερού DN15 (απαιτείται προσαρμογός εάν διαφέρει)

Δείκτης δοκιμής νερού IPX5-6
