IEC60529:2013 Αξιόπιστος IPX4 Δοκιμαστικός θάλαμος υδροστερότητας για φορτιστές ηλεκτρικών οχημάτων

Τροποποιημένο:	1
τιμή:	Customized
Τυπική συσκευασία:	Θήκη από κόντρα πλακέ
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	1 σύνολο το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

SN448-3A

πρότυπο δοκιμής:

IEC60529-2013, IPX4 δοκιμή βροχής

Ρυθμός ροής:

10 L/min ±5% ανά ακροφύσιο

Διάρκεια δοκιμής:

0,01 δευτ. – 99,9 λεπτά

Απόσταση βροχόπτωσης:

0,3–0,5 μ

Κατεύθυνση ψεκασμού:

Χειροκίνητη ρύθμιση

Τοποθέτηση ακροφυσίου:

Τοποθετημένο στην κορυφή του θαλάμου βροχόπτωσης

Επισημαίνω:

IPX4 Δοκιμαστικό θάλαμο αδιάβροχο

Εξοπλισμός δοκιμής υδροστερότητας IEC60529

Δοκιμαστής εισόδου νερού στο φορτιστή ηλεκτρικών οχημάτων

Περιγραφή του προϊόντος

IEC60529:2013 Αξιόπιστος IPX4 Δοκιμαστικός θάλαμος υδροστερότητας για φορτιστές ηλεκτρικών οχημάτων

Πληροφορίες για το προϊόν:

Αυτό το πλήρως αυτόματο σύστημα δοκιμής υδροστερότητας έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με:

1.IEC60529:2013 Αξίοι προστασίας που παρέχονται από το περίβλημα (κωδικός IP)ΕπικεφαλήςIPX4

2.ΠελάτηςΕπικεφαλήςs ειδικές απαιτήσεις για τη γραμμή δοκιμής φόρτισης βροχής σε σωλήνες (τύπος δείγματος, υλικό, μέγιστες διαστάσεις, μέγιστο βάρος κλπ.)

Χρησιμοποιείται για την αξιολόγηση της αδιάβροχης απόδοσης των σταθμών φόρτισης (πόρτες, καλύμματα και διασυνδέσεις σφράγισης) κατά της εισόδου της βροχής, επαληθεύοντας τη συμμόρφωσή τους με τα πρότυπα προστασίας IPX4.

Το σύστημα υιοθετεί ένα έξυπνο κεντρικό σύστημα ελέγχου με βάση το PLC, με λειτουργία οθόνης αφής και ρύθμιση παραμέτρων.5) είναι διατεταγμένες σε διάταξη μήτρας, με ρυθμιζόμενες γωνίες ψεκασμού, που επιτρέπουν δοκιμές αδιάβροχης επιφάνειας σταθμών φόρτισης διαφόρων προδιαγραφών.Αυτός ο εξοπλισμός είναι μια ιδανική επιλογή για τρίτους οργανισμούς δοκιμών και εργοστασιακά εργαστήρια.

Αρχή δοκιμής:

Κατά τη διάρκεια της δοκιμής βροχής, ο πίνακας ελέγχου στέλνει ένα σήμα για την έναρξη του συστήματος.το σύστημα παράγει την απαιτούμενη βροχόπτωση (κάθε ακροφύσιοΤο νερό ψεκάζεται στην επιφάνεια του δείγματος μέσω προδιαγραφών IPX4 με ρυθμιζόμενες γωνίες.

Δομή Σύνθεση:

Αίθουσα δοκιμών βροχής (δημιουργήθηκε από τον χρήστη)	1.Πρέπει να κατασκευάζεται από τον χρήστη, συμπεριλαμβανομένης της δεξαμενής νερού, των εγκαταστάσεων αποχέτευσης και του συστήματος κυκλοφορίας νερού. 2.Η μπροστινή πλευρά είναι ανοιχτή για να επιτρέψει σε ανελκυστήρα να τοποθετήσει το σωρό φόρτισης. 3.Το πάτωμα είναι εξοπλισμένο με κανάλια αποχέτευσης.
Κεφαλαίο ελέγχου	1.Ελέγχεται από PLC με 7 ιντσών έγχρωμη οθόνη αφής. 2.Παρακολούθηση ροής σε πραγματικό χρόνο μέσω ηλεκτρονικού μετρητή ροής· η διάρκεια ψεκασμού και ο ρυθμός ροής ρυθμίζονται στην οθόνη αφής. 3.ΤΟ ίδιοςΚεφαλάκι ελέγχου θα συνδεθεί με τη δεξαμενή νερού που έχει κατασκευάσει ο χρήστης, παρέχοντας νερό σε όλους τους 24 ψεκαστήρες, επιτρέποντας συνεχή δοκιμή ψεκασμού μέσω του δικού του συστήματος ανακύκλωσης νερού.
Μηχανισμός ψεκασμού	1.Περιλαμβάνει βαλβίδες πύλης και ηλεκτροσόκ, κυριότερους/παρακλαστικούς αγωγούς, πλαίσια στήριξης και ψεκαστήρες IPX4 ρυθμιζόμενης γωνίας. 2.Όπως φαίνεται Κάτω, στις γωνίες είναι εγκατεστημένες τέσσερις κατακόρυφες κολώνες, με προφίλ αλουμινίου στην κορυφή για να τοποθετούνται οι ακροφύσια ψεκασμού. 3.Η δομή των προφίλ αλουμινίου μπορεί να αναφερθεί στοη εικόνα κατωτέρω και οι τελικές διαστάσεις θα σχεδιαστούν σύμφωνα με το μέγεθος του χρήστηΕπικεφαλήςs rΔεν υπάρχει δωμάτιο δοκιμών.. 4.Όλα τα ψεκαστήρια είναι εγκατεστημένα στην κορυφή της βροχής δοκιμή χώρος μέσω προφίλ αλουμινίου, σχεδιασμένο σύμφωνα με την IEC 60529, σχήμα 5, με κλασικά καπάκια. 5.ΣπρίνκελερΑκούστε:6 γραμμές ×4 Άρθρα (fή λεπτομερή διάταξη, παρακαλούμε ανατρέξτε στο ακόλουθο σχήμα). 6.Ένας κύριος αγωγός τροφοδοτεί με νερό 24 πύλες ψεκασμού μέσω έξι σωλήνων κλάδων, με τέσσερις πύλες σε κάθε κλάδο.
Συσκευές προστασίας ασφαλείας	Διασφάλιση της αξιόπιστης και ασφαλούς λειτουργίας του συστήματος

Τεχνικές παραμέτρους:

- Όχι, όχι, όχι.	Άρθρο	παραμέτρους
1	Ηλεκτρική τροφοδοσία	AC380V 50Hz, 15 kW, με διακόπτη προστασίας από διαρροές DΕιδικότερα, η παραγωγή ηλεκτρικής ενέργειας θα πρέπει να γίνεται με βάση τις κοινές τοπικές συνθήκες ισχύος.
2	Μέγεθος δείγματος	Κανονισμός: 900×900×2400 χιλιοστά
3	Πρότυπο δοκιμής	Δοκιμή βροχής IEC60529-2013, IPX4
4	Παράμετροι του ακροφύλλου	Εξωτερική διάμετρος:Φ102 χιλιοστά Διάμετρος σφαιρικής κάλυψης: SΦ75.5 mm Κεντρική τρύπα: 1 Εσωτερικά δύο δαχτυλίδια: 24 τρύπες, 30°διαχωρισμός Εξωτερικά τέσσερα δαχτυλίδια: 96 τρύπες, 15°διαχωρισμός Συνολικές τρύπες: 121 Διάμετρος τρύπας:Φ0.5 mm Υλικό: Χαλκός
5	Ποσοστό ροής	10 L/min±5% ανά ακροφύσιο, μετρούμενο με ροόμετρο,tΟ συνολικός ρυθμός ροής μπορεί να ρυθμιστεί απευθείας μέσω της οθόνης αφής.
6	Απόσταση βροχόπτωσης	Ελάχιστη απόσταση από το στόμιο έως το δείγμα: 0.3Επικεφαλής0.5 m (ανά πρότυπο).
7	Κατεύθυνση ψεκασμού	Η γωνία του ακροφύλλου ρυθμίζεται χειροκίνητα ώστε να ταιριάζει με την επιφάνεια του δείγματος για δοκιμή.
8	Εγκατάσταση ακροβωτίου	Σφουγγαρίστρες τοποθετημένοι στην κορυφή του θαλάμου βροχής, κεκλιμένοι 45°προς τα κάτω (προσαρμόσιμο),6 γραμμές×4στήλες.
9	Μετρητής πίεσης	0Επικεφαλής1 MPa, εμφανίσιμο.
10	Διάρκεια δοκιμής	0.01 sΕπικεφαλής990,9 λεπτά, προγραμματιζόμενο.
11	Σύστημα παροχής νερού	1.Σπρέιζερ που τροφοδοτείται από νερό δεξαμενή μέσω αντλίας μάρκας. 2.Το ψεκασμένο νερό συλλέγεται και ανακυκλώνεται μέσω του συστήματος κυκλοφορίας νερού (το σύστημα κυκλοφορίας νερού κατασκευάζεται από τον χρήστη).
12	Σύστημα ελέγχου	Mitsubishi PLC, οθόνη αφής, οθόνη μετρητή ροής. Η διάρκεια της δοκιμής και η συνολική ροή νερού μπορούν να ρυθμίζονται και να παρακολουθούνται μέσω οθόνης αφής. Διαθέσιμες χειροκίνητες και αυτόματες λειτουργίες.
13	Καταγραφή διαρροής	Ελέγχος χειροκίνητος
14	Διαχείριση δειγμάτων	Το δείγμα φορτώθηκε/αφόρτωσε μέσω ανελκυστήρα.
15	Προστασία της ασφάλειας	Προστασία ακολουθίας φάσης, προστασία από διαρροές, προστασία από βραχυκύκλωμα, προστασία από μη φυσιολογική λειτουργία.

Σύνοψη της διαδικασίας δοκιμής:

1.Ορίστε τη διάρκεια της δοκιμής μέσω οθόνης αφής σύμφωνα με το μοντέλο της στοίβας φόρτισης.

2.Τοποθετήστε τη στοίβα φόρτισης στο θάλαμο με φορτηγό με αναβατήρα στην θέση στάσης.

3.Ξεκινήστε το πρόγραμμα δοκιμής εξ αποστάσεως. Το σύστημα πραγματοποιεί αυτόματη δοκιμή βροχής.

4.Σταματήστε την ψεκασμό μόλις ολοκληρωθεί και αφαιρέστε το δείγμα.

5.Αξιολογεί τα αποτελέσματα και καθορίζει την επιτυχία/αποτυχία με βάση τα καταγεγραμμένα δεδομένα.

Κύρια συστατικά και κατάλογος μάρκας:

- Όχι, όχι, όχι.	Συστατικό	Ετικέτα/Προέλευση	Μονάδα	Αριθμός	Παρατηρήσεις
1	Εικόνα αφής	Weintek	pc	1
2	Ελεγκτής PLC	Mitsubishi	σύνολο	1
3	Αντλία νερού	Νανφάνγκ	pc	2	1 λειτουργία, 1 αναμονή
4	Ηλεκτρική τροφοδοσία	Meanwell (Ταϊβάν)	pc	1
5	Ενδιάμεσο ρελέ	Ομρόν	σύνολο	1
6	Διακόπτης κυκλώματος	Τσιντ.	pc	1
7	Μετρητής ροής	Κίνα	pc	1
8	Διακόπτης εγγύτητας	Γιανγκμινγκ (Ταιβάν)	pc	1
9	Σολενοειδή βαλβίδα	Αεροπορία	pc	6
10	Συσκευή προστασίας φάσης	Ομρόν	σύνολο	1
11	Μηχανικά μέρη	Σινούο	σύνολο	1
12	Λογισμικό	Σινούο	σύνολο	1
13	Σπρινκλέρ	Σινούο	σύνολο	24

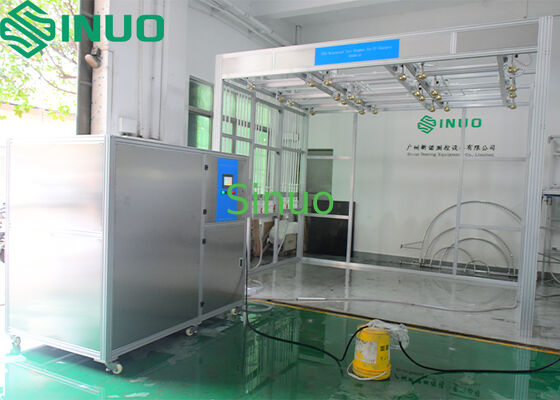

IEC60529:2013 Αξιόπιστος IPX4 Δοκιμαστικός θάλαμος υδροστερότητας για φορτιστές ηλεκτρικών οχημάτων 2

IEC60529:2013 Αξιόπιστος IPX4 Δοκιμαστικός θάλαμος υδροστερότητας για φορτιστές ηλεκτρικών οχημάτων 3
