IEC 60529 Πλήρης λειτουργικότητα IPX1-IPX8 ολοκληρωμένο σύστημα δοκιμών υδροστερότητας εξοπλισμός δοκιμών υδροστερότητας

Τροποποιημένο:	1
τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	θήκη από κόντρα πλακέ
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

SN4418

Περιοχή βροχής:

1000mm × 1000mm

Διάνοιγμα στάγματος:

φ0.4mm

ρεύμα βροχοπτώσεων:

1 mm/min, 3 mm/min

Υψόμετρο στάγματος:

200mm (αυτόματος έλεγχος)

Ώρα δοκιμής:

10 λεπτά (ρυθμιζόμενο)

Υλικό:

Κράμα αργιλίου

Γωνία αιώρησης:

Μέγιστη ±175°

Ροή νερού:

>10L/min±5%

Περιγραφή του προϊόντος

IEC 60529 Ενσωματωμένο αδιάβροχο σύστημα δοκιμής IPX1-IPX8 με πλήρεις δυνατότητες

Επισκόπηση προϊόντος

ΟSN4418 Ενσωματωμένο IPX1~8 Αδιάβροχο Δοκιμαστικό Σύστημα Πτυχίουσυμμορφώνεται πλήρως μεIEC 60529:2013καιIEC60335-1 Ρήτρα 15διεθνή πρότυπα. Ενσωματώνει λειτουργίες κατακόρυφης στάλαξης, ταλαντευόμενου σωλήνα, ακροφυσίου ψεκασμού, ψεκασμού σωλήνα, εμβάπτισης και βαθιάς βύθισης για την εκτέλεση πλήρεις δοκιμές αδιάβροχης απόδοσης IPX1/2/3/4/5/6/7/8 σε ένα μηχάνημα. Χρησιμοποιείται ευρέως γιααδιάβροχη δοκιμή, πιστοποίηση αδιάβροχης ποιότητας, επαλήθευση αξιοπιστίαςηλεκτρονικών ειδών, λαμπτήρων, συσκευών εξωτερικού χώρου, ανταλλακτικών αυτοκινήτων, εξοπλισμού ασφαλείας και άλλα.

Βασικά Χαρακτηριστικά

Πλήρης κάλυψη βαθμολογίας IP: IPX1 ~ IPX8 λύση all-in-one
Πλήρως συμβατό με τα πρότυπα IEC 60529:2013 & IEC60335-1
Έξυπνος έλεγχος: Mitsubishi PLC + έγχρωμη οθόνη αφής 7 ιντσών
Αυτόματη σταθερή θερμοκρασία, σταθερή ροή, έλεγχος σταθερής πίεσης
Ανθεκτική δομή: ανοξείδωτος χάλυβας + βιομηχανικό κράμα αλουμινίου
Ολοκληρωμένα αξεσουάρ: πικάπ, βραχίονας ανύψωσης, σύστημα φιλτραρίσματος
Κεντρικός πίνακας ελέγχου για όλες τις δοκιμαστικές μονάδες

Διαμόρφωση συστήματος

Οχι.	Ονομα	Κωδικός IP	Παρατήρηση
1	Συσκευή δοκιμής κάθετης σταγόνας βροχής	IPX1~2	Περιοχή σταγμάτων: 1000mm×1000mm
2	Συσκευή δοκιμής ταλαντευόμενων σωλήνων	IPX3~4	Σωλήνες από ανοξείδωτο χάλυβα R200~R1600mm
3	Ακροφύσιο ψεκασμού	IPX3~4	Βοηθητικό σπρέι χειρός
4	Ακροφύσιο σωλήνα	IPX5~6	Δοκιμή ψεκασμού νερού υψηλής πίεσης
5	Ενσωματωμένος θάλαμος βύθισης & δεξαμενή νερού & ντουλάπι ελέγχου	IPX7	Εσωτερικό μέγεθος: 650×600×1500mm
6	Δεξαμενή βαθιάς βύθισης	IPX8	φ600×1000mm δοχείο πίεσης
7	Περιστροφική πλάκα	IPX1~6 Εξάρτημα	φ600mm, με δυνατότητα κλίσης 0°/15°

Τεχνικές Παράμετροι

Συσκευή δοκιμής κάθετης σταγόνας βροχής (IPX1/2)

Εφαρμογή	Ισχύει για τη διεξαγωγή δοκιμών IPX1, IPX2.
Περιοχή βροχής	1000mmX1000mm
Υλικό δεξαμενής	Ανοξείδωτο ατσάλι
Διάφραγμα που στάζει	￠0,4 χιλιοστά
Απόσταση τρύπας	20 mm
Ροή βροχοπτώσεων	1mm/Min, 3mm/Min, παράμετροι που έχουν οριστεί από τον χρήστη (σφάλμα: + 0,5mm/min).
Ύψος στάλαξης νερού	200mm (αυτόματος έλεγχος από τον εξοπλισμό δοκιμής)
Ώρα δοκιμής	10 λεπτά, μπορεί να ρυθμιστεί ανάλογα με την ανάγκη
Στράγγιση	Αυτόματη άδειασμα του νερού της δεξαμενής μετά την ολοκλήρωση της δοκιμής
Υλικό σώματος	Βιομηχανικό κράμα αλουμινίου
Διαστάσεις (LxDxH)	1100X1200X2800mm
Δομή μηχανής	Βάση τοίχου
Αεροσυμπιεστής	Αθόρυβος αεροσυμπιεστής

Συσκευή δοκιμής ταλαντευόμενων σωλήνων (IPX3/4)

Οχι.	Είδος	Παράμετροι
1	Υδρευση	Ρυθμός ροής νερού＞10L/min±5% καθαρό νερό χωρίς συμπερίληψη. Αυτή η συσκευή είναι εξοπλισμένη με μονάδα φιλτραρίσματος καθαρού νερού
2	Το μέγεθος του ταλαντούμενου σωλήνα	Στάνταρ με ταλαντούμενους σωλήνες R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, κατασκευασμένοι από ανοξείδωτο χάλυβα
3	Τρύπα βελόνας	Φ0,4mm
4	Περιλαμβάνεται γωνία δύο οπών	IPX3:120°; IPX4: 180°
5	Γωνία αιώρησης ταλαντούμενου σωλήνα	Μέγ. Οι ±175° μπορούν να προκαθοριστούν (Σημείωση: το πρότυπο απαιτεί IPX3:120°, IPX4:360°, αλλά λόγω της ύπαρξης περιστρεφόμενου δίσκου κάτω από τον ταλαντευόμενο σωλήνα κατά τη διάρκεια της δοκιμής, επομένως δεν μπορούν να επιτευχθούν 360° κατά τη διάρκεια της πραγματικής δοκιμής, εάν δεν υπάρχει περιστρεφόμενο δίσκο, τότε μπορούν να επιτευχθούν 360°)
6	Ταχύτητα ταλάντευσης	IPX3: 4s/χρόνο (2×120°); IPX4: 12 δευτερόλεπτα/χρόνο (2×360°);
7	Ροή νερού	Μπορεί να ρυθμιστεί ανάλογα με το μέγεθος του εκκρεμούς και τον αριθμό των οπών των πείρων (0,07 L/min ανά τρύπα)
8	Ώρα δοκιμής	0,01S~99 ώρες 59 λεπτά, μπορεί να προρυθμιστεί
9	Μανόμετρο	0~0,25 MPa
10	Απαιτήσεις τοποθεσίας	Αποκλειστική αδιάβροχη αίθουσα δοκιμών IP, το έδαφος πρέπει να είναι επίπεδο με φωτισμό 10Α αδιάβροχος διακόπτης διαρροής (ή πρίζα) που χρησιμοποιείται για εξοπλισμό. Με καλή λειτουργία εισροής και αποστράγγισης. Εγκατάσταση στο έδαφος
11	Η περιοχή	Σύμφωνα με τον ταλαντούμενο σωλήνα που επέλεξε

Ακροφύσιο ψεκασμού (IPX3/4)

Οχι.	Είδος	Παράμετρος
1	Υδρευση	Ο ρυθμός ροής νερού είναι 50-150 kpa καθαρό νερό χωρίς συμπερίληψη.
2	Παράμετροι ακροφυσίου ψεκασμού	εξωτερική διάμετρος: Ф102mm σφαιρική διάμετρος: SФ75,5mm Υπάρχει μια μεσαία οπή και Υπάρχουν 24 τρύπες στον εσωτερικό κύκλο των οπών των οποίων η περιλαμβανόμενη γωνία είναι 30°. Υπάρχουν 96 οπές στον εξωτερικό κύκλο των οπών από τις οποίες η περιλαμβανόμενη γωνία είναι 15°. 121 τρύπες συνολικά. Διάμετρος οπής: Ф0,5mm Είναι από ορείχαλκο.
3	Ροή νερού	10L/min±5%, ρυθμιζόμενο από ροόμετρο (ο ροόμετρο δεν περιλαμβάνεται σε αυτό το στοιχείο, προαιρετικό)
4	Εύρος μετρητή πίεσης	0~0,4Mpa
5	Εκφεύγω	Μεταθέσιμος
6	Μανόμετρο	0~0,25 MPa
7	Απαιτήσεις τοποθεσίας	Αποκλειστική IP αδιάβροχη αίθουσα δοκιμών, το έδαφος πρέπει να είναι επίπεδο με φωτισμό Με καλή λειτουργία εισροής και αποστράγγισης.

Ακροφύσιο σωλήνα (IPX5/6)

Οχι.	Είδος	IPX5	IPX6
1	Υδρευση	Ρυθμός ροής νερού ＞ 12,5L/min±5% καθαρό νερό χωρίς συμπερίληψη. Μπορεί να επιτευχθεί με τη δεξαμενή νερού από ανοξείδωτο χάλυβα και τον εξοπλισμό υπό πίεση	Ρυθμός ροής νερού ＞100L/min±5% καθαρό νερό χωρίς συμπερίληψη. Μπορεί να επιτευχθεί με τη δεξαμενή νερού από ανοξείδωτο χάλυβα και τον εξοπλισμό υπό πίεση
2	Η διάμετρος του ακροφυσίου	Ф6,3 mm	Ф12,5 mm
3	Ροή νερού	12,5±0,625 L/min, ο μετρητής ροής είναι ρυθμιζόμενος	100±5 L/min, ο μετρητής ροής είναι ρυθμιζόμενος
4	Η απόσταση από το ακροφύσιο πίδακα έως το περίβλημα	2,5~3μ	2,5~3μ
5	Ώρα δοκιμής	Όχι λιγότερο από 1 λεπτό/μ² (όχι λιγότερο από 3 λεπτά)	Όχι λιγότερο από 1 λεπτό/μ² (όχι λιγότερο από 3 λεπτά)
6	Μανόμετρο	0~0,25 MPa	0~0,25 MPa
7	Απαιτήσεις τοποθεσίας	Αφιερωμένο IP αδιάβροχο δωμάτιο δοκιμών του οποίου το πλάτος είναι μεγαλύτερο από 3 μέτρα, με καλή λειτουργία εισροής και αποστράγγισης.	Αφιερωμένο IP αδιάβροχο δωμάτιο δοκιμών του οποίου το πλάτος είναι μεγαλύτερο από 3 μέτρα, με καλή λειτουργία εισροής και αποστράγγισης.

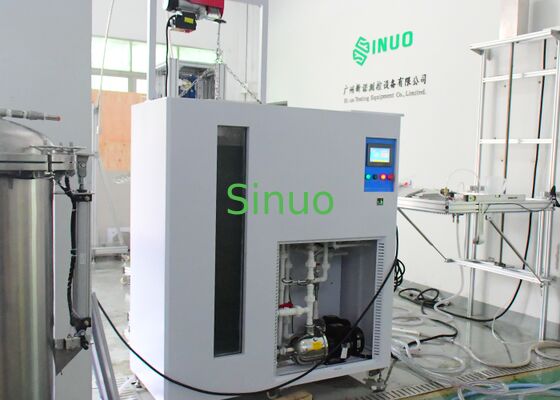

Ενσωματωμένος θάλαμος βύθισης και θάλαμος ελέγχου (IPX7)

Είδος	Παράμετρος
Μέγεθος εσωτερικού θαλάμου	650mm×600mm×1500mm
Όγκος δεξαμενής νερού	Περίπου 500 λίτρα
Έλεγχος θερμοκρασίας	Θερμοκρασία δωματίου ~ 65℃ (±3℃, PID)
Απόσταση ανύψωσης	0~1200mm
Ικανότητα φόρτωσης	100 κιλά
Ελεγκτής	Mitsubishi PLC + οθόνη αφής 7 ιντσών
Εξουσία	Τριφασικό AC 380V, 50Hz
Διαστάσεις	1400×750×1600 χιλιοστά

Δεξαμενή βαθιάς βύθισης (IPX8)

Είδος	Παράμετρος
Μέγεθος δεξαμενής	φ600mm×1000mm
Εύρος πίεσης	0~5 bar (προσαρμόσιμο)
Μανόμετρο	0~6bar, τάξη 0,25
Ώρα δοκιμής	0~99 λεπτά
Μέγιστη πίεση	5 bar
Σύνδεση	Σωλήνας από χάλυβα υψηλής πίεσης 3/4

Πικάπ (Αξεσουάρ IPX1~6)

Είδος	Παράμετρος
Διάμετρος	φ600mm
Ταχύτητα	1 σ.α.λ
Γωνία κλίσης	0°, 15°
Περιστροφή	90° / συνεχής
Υλικό	Βιομηχανικό κράμα αλουμινίου
Διαστάσεις	800×800×250 χιλιοστά

Συχνές Ερωτήσεις

Ε1: Ποιες δοκιμές IP μπορεί να εκτελέσει το SN4418;

Α: Υποστηρίζει αδιάβροχες δοκιμές πλήρους εύρους:IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8.

Ε2: Με ποια διεθνή πρότυπα συμμορφώνεται αυτό το σύστημα;

Α: Πληροί πλήρωςIEC 60529:2013καιIEC60335-1 Ρήτρα 15για πιστοποίηση αδιάβροχου προϊόντος.

Ε3: Χρειάζομαι επιπλέον ντουλάπια ελέγχου;

Α: Όχι. Όλες οι μονάδες είναικεντρικά ελεγχόμενηαπό τον ενσωματωμένο πίνακα ελέγχου IPX7.

Ε4: Ποια είναι η διαφορά μεταξύ IPX7 και IPX8;

Α: Το IPX7 είναικανονικής πίεσης προσωρινή βύθιση; IPX8 είναιβαθιά βύθιση υψηλής πίεσηςέως 5 bar.

Ε5: Ποιες είναι οι απαιτήσεις εγκατάστασης;

Α: Απαιτεί μια ειδική αδιάβροχη αίθουσα δοκιμών με επίπεδο δάπεδο, αυλάκια αποστράγγισης, καθαρό νερό βρύσης και αδιάβροχη προστασία διαρροής 10Α.

Ε6: Μπορούν να προσαρμοστούν οι παράμετροι δοκιμής;

Α: Ναι. Ο χρόνος, η ροή, η πίεση, η θερμοκρασία, η γωνία μπορούν όλα να είναιμε ακρίβεια ρυθμισμένοστην οθόνη αφής.

Ε7: Είναι ο εξοπλισμός ανθεκτικός στη σκουριά;

Α: Χρήση βασικών εξαρτημάτωνανοξείδωτο χάλυβα; Το σώμα χρησιμοποιεί βιομηχανικό κράμα αλουμινίου. Είναι αδιάβροχο, ανθεκτικό στη σκουριά και με μεγάλη διάρκεια.
