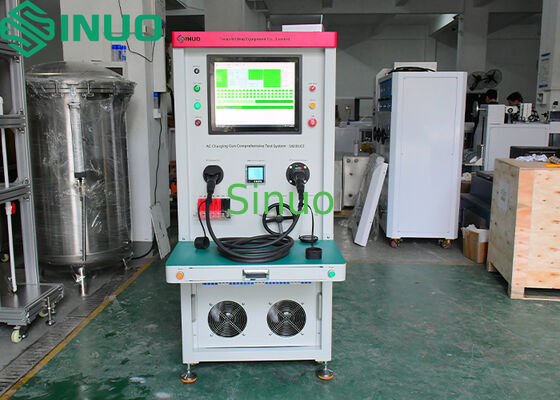

Σύστημα δοκιμών UL Standard AC Vehicle Charging Gun Comprehensive

Ηλεκτρική τροφοδοσία

Μονόφασμα AC 220V / 50Hz

Προμήθεια αέρα

0.6 MPa

Σύστημα ελέγχου

ΠΛΚ + Βιομηχανικός υπολογιστής

Σκανάρισμα γραμμικού κωδικού

Η συσκευή συνοδεύεται από σαρωτή για την ανάγνωση barcodes ή QR codes στα δείγματα δοκιμής.

Το προϊόν σαρώνεται πριν από τη δοκιμή· μετά τη δοκιμή, ο σαρωμένος κώδικας συνδέεται αυτόματα με το αρχείο δοκιμής, επιτρέποντας την ιχνηλασιμότητα.

Δοκιμές συνέχειας σύρματος

Οι δοκιμές διακοπής, συνέχειας, βραχυκυκλώματος και ακολουθίας καλωδίωσης εκτελούνται μέσω σαρώσεως PLC Input/Output.

Ο PLC καθορίζει αυτόματα το pass/fail.

Ενσωματωμένο εύρος αντίστασης

1·5000 Ω, ακρίβεια: 1%
Για τον προσδιορισμό της ποιότητας του προϊόντος μπορούν να καθοριστούν ανώτερα και κατώτερα όρια.

Αντίσταση CC & PE (Περιεπιεσμένη / Μη-Περιεπιεσμένη)

16A πρίζα εναλλασσόμενου ρεύματος:Χωρίς πίεση RC: 680Ω, πίεση RC+R4:30,38 kΩ

32A πρίζα εναλλασσόμενου ρεύματος:Χωρίς πίεση RC: 220Ω, πίεση RC+R4:3.52 kΩ

63A πρίζα εναλλασσόμενης ενέργειας:Χωρίς πίεση RC: 100Ω, πίεση RC+R4:3.4 kΩ

Η ακρίβεια της μέτρησης της αντίστασης πρέπει να φτάνει το 1%·2%.

Πεδίο δοκιμής θερμοστάτη

100-50.000 Ω, ακρίβεια: 2%

Τα ανώτατα και κατώτερα όρια μπορούν να καθοριστούν για τον προσδιορισμό της ποιότητας της συνέχειας.

Δοκιμή ισχύος και πτώσης τάσης

Μέτρηση της πτώσης τάσης σε συνδετήρες υπό ονομαστικές και υπερφόρτωση.

Ενσωματωμένος ρυθμιζόμενος μετασχηματιστής τριών φάσεων: 0-380V έξοδος, ρυθμιζόμενο φορτίο τριών φάσεων 0-35A.

Υποστηριζόμενες περιοχές δοκιμών:

30,3 kW 16A μονοφασικό

70,4 kW 32A μονοφασική

11 kW 16A τριστάσιο

22 kW 32A τριστάσιο

Δοκιμή αντοχής στην μόνωση

Μονόφασμα: L-N, L-E, E-N

Τριφογενής:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Παράμετροι:

1.Δοκιμαστική τάση: DC 100 ̇ 1000 V (προσαρμόσιμη)

2.Κατώτατο όριο: 1 M1 GΩ (προσαρμόσιμο)

3.Ακριβότητα: ± 5%

4.Προειδοποίηση όταν η αντίσταση < η καθορισμένη τιμή

Δοκιμή διηλεκτρικής αντίστασης (Hi-Pot)

Μονόφασμα: L-N, L-E, E-N

Τρεις φάσεις: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Παράμετροι:

1.Δοκιμαστική τάση: AC 0·5 kV / DC 0·6 kV (προσαρμόσιμη)

2.Οριακό ρεύμα διαρροής: AC 0,120 mA, DC 0,01 5 mA

3.Ακριβότητα: ±1,5% + 3 ψηφία

4.Ψηφιακή εμφάνιση τάσης, αυτόματη προγραμματισμένη ρύθμιση

5.Προειδοποίηση εάν το ρεύμα διαρροής υπερβαίνει την καθορισμένη τιμή

Σταθμός δοκιμών

Ένα σταθμό, ένα προϊόν ανά δοκιμή

Κρατήρες πλέκων

Κρατητής βύθου EU για οχήματα με εναλλασσόμενο ρεύμα, Κρατητής βύθου EU για βάθρα με εναλλασσόμενο ρεύμα, Κρατητής βύθου GB με εναλλασσόμενο ρεύμα, Κρατητής βύθου US με εναλλασσόμενο ρεύμα

Πλάκα ουράς

Ειδική συσκευή συμπίεσης που ταιριάζει με το δοκιμαζόμενο προϊόν, με σφιγκτήρα και προστατευτική πλάκα

Υψόμετρος υποδομής

750-1000 mm, εργονομικής κατασκευής

Λογισμικό υπολογιστή

1.Υποστηρίζει το Win 7 και το Win 10, όλες οι ρυθμίσεις παραμέτρων μπορούν να ρυθμιστούν μέσω του λογισμικού.

2.Τα αποτελέσματα των δοκιμών κάθε προϊόντος αποθηκεύονται στον υπολογιστή σε πραγματικό χρόνο για εύκολη πρόσβαση, προβολή και ανάλυση.

3.Οι διεπαφές επικοινωνίας προορίζονται για προαιρετική σύνδεση με τα συστήματα MES, επιτρέποντας τη φόρτωση δεδομένων δοκιμών στη βάση δεδομένων MES για διαχείριση και έλεγχο.

4.Τα δεδομένα δοκιμής αποθηκεύονται αμέσως μετά την ολοκλήρωση.

5.Τα αποθηκευμένα δεδομένα δοκιμής μπορούν να εξάγονται σε μορφή TXT ή Excel.

Μέγεθος

W 900 × D 800 × H 1800 mm

Βάρος

περίπου 300 kg

Άλλα

1.Κινητές ρόδες με λειτουργία κλειδώματος.

2.Συνδεσιμότητα MES: προαιρετική, ισχύουν πρόσθετα έξοδα.
