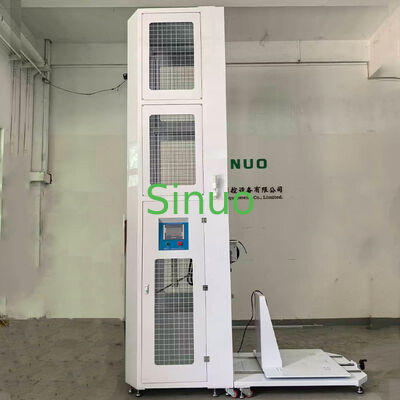

IEC 61851-1 Σύστημα αγώγιμου φόρτισης ηλεκτρικού οχήματος Εξοπλισμός δοκιμής κωδικού IK

Τροποποιημένο:	1
Τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	Θήκη από κόντρα πλακέ
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	20 σετ το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

SNQC1008B

Ενέργεια κρούσης:

5, 20J

Ισοδύναμη Μάζα:

1,7 kg, 5 kg ± 1%

Πεδίο ύψους:

200–2500 mm

Μήκος σωλήνα ταλάντευσης:

1000 mm

Διάμετρος σωλήνα:

150,9 mm

Μέθοδος απελευθέρωσης:

Ηλεκτρομαγνητική απελευθέρωση

Ύψος πτώσης:

0–500 mm

Μέθοδος ανύψωσης:

Μηχανοκίνητο

Ύψος αντίκτυπου:

300 - 2000 mm

Επισημαίνω:

Εξοπλισμός δοκιμής αγωγικής φόρτισης

Ο εξοπλισμός δοκιμής IEC 61851-1

Εξοπλισμός δοκιμής κώδικα IK

Περιγραφή του προϊόντος

Δοκιμαστικό εξοπλισμό IEC 61851-1 Συστήματα ηλεκτρικής φόρτισης για ηλεκτρικά οχήματα

Εφαρμοσμένα πρότυπα και ρήτρα

IEC60068-2-75:2014 Περιβαλλοντικές δοκιμές - Μέρος 2-75: Δοκιμές - Δοκιμή Eh: Δοκιμές με σφυρί
IEC62262:2021 Σύμβολα προστασίας που παρέχονται από περιβλήματα για ηλεκτρικό εξοπλισμό από εξωτερικές μηχανικές επιπτώσεις (κωδικός IK)
Διάταξη IEC 61851-1-2017 Συστήματα αγωγικής φόρτισης ηλεκτρικών οχημάτων - Μέρος 1: Γενικές απαιτήσεις 12.11
IEC 62477-1:2022 Απαιτήσεις ασφάλειας για συστήματα και εξοπλισμό ηλεκτρονικού μετατροπέα ισχύος - Μέρος 1: Γενικές 5.2.2.4.3
Το στοιχείο α) περιλαμβάνει τα στοιχεία που αναφέρονται στην παράγραφο 1 του παρόντος παραρτήματος.2.701.2 της IEC 62439-7:2022

Σκοπός, αρχή εξοπλισμού και δομή

Ο εξοπλισμός αυτός χρησιμοποιείται για τη διενέργεια δοκιμών μηχανικής αντοχής σε συστοιχίες φόρτισης ηλεκτρικών οχημάτων ή σε ντουλάπια διανομής για φορτίο οχημάτων.

Σύμφωνα με τη δοκιμή EHA: Το εκκρεμές και το στοιχείο πρόσκρουσης απελευθερώνονται ελεύθερα μέσα από ένα σωλήνα εκκρεμής 1 μέτρου σε ορισμένο ύψος.Μέσω της μετατροπής της βαρυτικής δυναμικής ενέργειας σε κινητική ενέργεια, επιτυγχάνεται ο σκοπός της δοκιμής αντίκτυπου στο δείγμα.

Σύμφωνα με τη δοκιμή Ehc: Το πέδημα κατακόρυφης πτώσης, το στοιχείο κρούσης πέφτει κατακόρυφα από μια σταθερή κατάσταση μέσω ενός αγωγού στην οριζόντια επιφάνεια του δείγματος.Μέσω της μετατροπής της βαρυτικής δυναμικής ενέργειας σε κινητική ενέργεια, επιτυγχάνεται ο σκοπός της δοκιμής αντίκτυπου στο δείγμα.

Διάγραμμα δομής

Έλεγχος και λειτουργία

Ο έλεγχος PLC, η λειτουργία με οθόνη αφής, ο έλεγχος ανύψωσης, ο έλεγχος απελευθέρωσης είναι όλα ενσωματωμένα στη λειτουργία με οθόνη αφής.

Πεδίο δειγματοληψίας δοκιμής

Τεχνικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας
Συνεχείς φορτιστές τύπου ντουλάπις

Σημείωση: Το μέγεθος των σταθμών φόρτισης που είναι εγκατεστημένοι στην πλατφόρμα δειγματοληψίας δεν πρέπει να υπερβαίνει το WDH = 1*1*2,0m. Οι σταθμοί φόρτισης που βρίσκονται στο πάτωμα δεν πρέπει να υπερβαίνουν το 2,5m.

Τμήματα δοκιμής

Δοκιμή πρόσκρουσης με εκκρεμές (πλευρική πρόσκρουση)
Δοκιμή πρόσκρουσης με σφυρί πτώσης (έκθεση επιφάνειας)

Οδηγία και μετάδοση

Δυναμική κίνηση: Η ανύψωση οδηγείται από κινητήρα και μειωτήρα, ενώ η απελευθέρωση επιτυγχάνεται από ηλεκτρομαγνήτη.

Μεταφορά: Στροφή σφαίρας ακριβείας + γραμμική τροχιά καθοδήγησης

Βασικές παραμέτρους - Δομή εκκρεμού

Λειτουργία δευτερογενών επιδράσεων κατά της πρόσκρουσης	Ναι, υπάρχει αυτόματη κλειδαριά του σωλήνα, που εξασφαλίζει ότι δεν θα συμβεί δευτερεύουσα σύγκρουση.
Μέθοδος ανύψωσης και κατεβάσεως του σωλήνα κλίσης	Μηχανοκίνητη κίνηση, εισροή με οθόνη αφής της τιμής ύψους
Μέθοδος απελευθέρωσης εκκρεμές	Αποδέσμευση από ηλεκτρομαγνήτη με ένα κλικ
Ενέργεια πρόσκρουσης εκκρεμές	5, ενέργεια 20J (επίπεδα IK08, IK10)
Στοιχείο πρόσκρουσης εκκρεμοστρόβιλου Ισότιμη μάζα	10,7 kg, 5 kg ± 1%, επιτυγχάνοντας ισοδύναμη μάζα σε συνδυασμό με τον ταλαντωτή σωλήνα
Τύπος κυματισμού	Σιδηροδρομικοί σωλήνες από χάλυβα, μήκους 1000 mm και εξωτερικής διάμετρος 15,9 mm (5, 20J)
Θέση ύψους πρότυπου κατά την πρόσκρουση	Ηλεκτρική ρύθμιση προς τα πάνω και προς τα κάτω, εύρος εγκεφαλικού εγκεφαλικού εγκεφαλικού εγκεφάλου 300 - 2000 mm, ελεγχόμενη με οθόνη αφής
Υψόμετρο πτώσης	0 - 500 mm, με οθόνη κλίμακας, ρυθμιζόμενη γωνία πρόσκρουσης

Βασικές παραμέτρους - Δομή του σφυριού πτώσης

Μέθοδος ανύψωσης και κατεβάσεως με σφυρί πτώσης	Μηχανοκίνητη κίνηση, εισροή με οθόνη αφής της τιμής ύψους
Μέθοδος απελευθέρωσης του σφυριού	Αποδέσμευση από ηλεκτρομαγνήτη με ένα κλικ
Ενέργεια πρόσκρουσης πτώσης βάρους	5, ενέργεια 20J (επίπεδα IK08, IK10)
Στοιχείο πρόσκρουσης με σφυρί πτώσης Ισότιμη μάζα	1.7 kg, 5 kg ± 1%, η ισοδύναμη μάζα του πέφτοντος σφυριού ισούται με το ίδιο του το βάρος
Καθητήρας	5J και 20J καλώδια πέδησης σφυριού κάθε ένα
Πλάκα βάσης	Πλάκα βάσης από φορτισμένο χάλυβα
Θέση ύψους πρότυπου κατά την πρόσκρουση	Ηλεκτρική ρύθμιση προς τα πάνω και προς τα κάτω, εύρος πορείας 300 - 2000 mm, ελεγχόμενο από οθόνη αφής
Οριζόντια θέση του δείγματος κατά την πρόσκρουση	Ρυθμίσιμη θέση επέκτασης μηχανισμού σφυριού πτώσης για την επίτευξη του σκοπού της πρόσκρουσης σε διαφορετικά σημεία στην άνω επιφάνεια
ύψος πτώσης του πέφτοντος σφυριού	Με τη χρήση των κουμπιών της οθόνης αφής, μετά την αρχική επαφή, το ύψος ρύθμισης μπορεί να ρυθμιστεί.

Βασικές παραμέτρους - Δοκιμαστική δομή πλατφόρμας

Μέγεθος	1.0 * 1,2 μέτρα, ικανό να περιέχει δείγματα 1 * 1 μέτρων
Πλάκα βάσης	10 mm πάχους, με οπλισμένες οπές τοποθέτησης στο πάνω μέρος για τοποθέτηση δειγμάτων
Στήλη	Τοποθετήστε τη στήλη και να ταιριάζει με την πλάτη για την τοποθέτηση δείγματος
Δομή διαχωρισμού ταχείας σύνδεσης	Όταν διεξάγονται δοκιμές μικρών δειγμάτων, χρησιμοποιείται στη συνδεδεμένη λειτουργία· όταν διεξάγονται μεγάλες κυψέλες συνεχούς ρεύματος, χρησιμοποιείται στη διαχωρισμένη λειτουργία.
Λειτουργία	Προστασία υπερφόρτωσης κινητήρα Προστασία έκτακτης στάσης Εξοπλισμένο με τρία χρώματα φανών: κίτρινο - υποδηλώνει κατάσταση αναμονής, πράσινο - υποδηλώνει κατάσταση λειτουργίας, κόκκινο - υποδηλώνει κατάσταση συναγερμού.Παρέχεται ένδειξη κατάστασης σε πραγματικό χρόνοΠροστασία από διαρροές
Τρόπος κίνησης	Το πλαίσιο πρόσκρουσης και η πλατφόρμα δειγματοληψίας είναι εξοπλισμένα με υποδοχικά πόδια τύπου κυλίνδρου, τα οποία είναι κινητά και μπορούν να κλειδωθούν για να στερεώσουν το στήριγμα στο έδαφος.

Παράρτημα: Πίνακας 1 - Χαρακτηριστικά των στοιχείων επιπτώσεων

Ενέργεια / J	≤ 1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Εξισοδύναμη μάζα ± 2% kg	0.25(0.2)	0.5	1.7	5	5	10
Υλικά	Νάιλον		Χάλυβας
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
Ε/μμ	Σύμφωνα με την ισοδύναμη προσαρμοσμένη για την ποιότητα τιμή, βλ. προσάρτημα Α.

Πίνακας 2 - Υψόμετρο πτώσης

Ενέργεια/Joule	0.14	0.2	(0,3)	0.35	(0,4)	0.5	0.7	1	2	5	10	20	50
Εξισοδύναμη μάζα/kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.5	1.7	5	5	10
Υψόμετρο πτώσης ± 1% mm	56	(100)	80	(150)	140	200)	(250)	200	400	300	200	400	500

Σημείωση 1: Ανατρέξτε στο σημείο 3.2.2 Σημείωση: Σημείωση 2: Η μονάδα ενέργειας ζαούλ (J) στο παρόν τμήμα προέρχεται από την τυποποιημένη βαρυτική επιτάχυνση (g) και η g στρογγυλοποιείται σε 10 m/s2.

Πίνακας 3 - Αντίσταση μεταξύ κωδικών IK και αντίστοιχων ενεργειών σύγκρουσης

Κωδικός IK	ΙΚ00	ΙΚ01	ΙΚ02	ΙΚ03	IK04	ΙΚ05	ΙΚ06	ΙΚ07	ΙΚ08	ΙΚ09	IK10	IK11
Ενέργεια σύγκρουσης / J	Α	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20	50

Σημείωση: Το IK11 χρησιμοποιείται για ειδικά περιβλήματα ή προστατευτικά πλέγματα σε εξαιρετικά σκληρές εξωτερικές εφαρμογές.

a Σύμφωνα με το πρότυπο αυτό, δεν υπάρχει προστασία.
