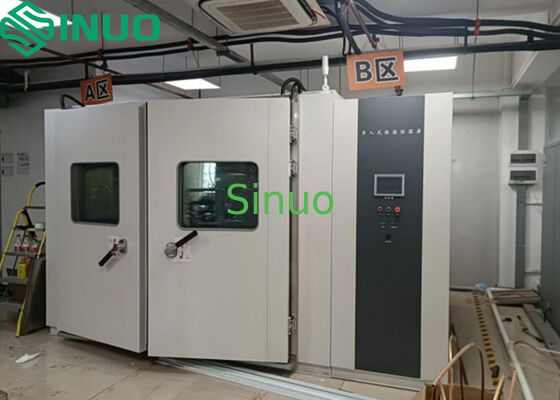

Θάλαμος Σταθερής Θερμοκρασίας & Υγρασίας Walk-In Για Δοκιμές Αξιοπιστίας

Σχήμα

SN886-25m³

Περιορισμοί δείγματος

Ο εν λόγω εξοπλισμός δοκιμών απαγορεύεται να δοκιμάζει ή να αποθηκεύει τα ακόλουθα δείγματα:

Υλικά εύφλεκτα, εκρηκτικά ή πτητικά

Διαβρωτικές ουσίες

Βιολογικά δείγματα

Πηγές ισχυρών ηλεκτρομαγνητικών εκπομπών

Ονομαστικός όγκος

25 μέτρα³

Μέγεθος εσωτερικής αίθουσας

W2500 × H2500 × D4000 mm

Μέγεθος εξωτερικού θαλάμου

W3550 × H3130 × D4650 mm

Περιβαλλοντικές συνθήκες δοκιμής

θερμοκρασία περιβάλλοντος 5°35°C· σχετική υγρασία ≤ 85% RH· ατμοσφαιρική πίεση (86°106) kPa· θάλαμος άδειος.

Εφαρμόσιμα πρότυπα δοκιμών

Δοκιμαστική καμπίνα IEC 60068-2-78: Θέρμανση υγρασίας σταθερής κατάστασης

Απόδοση

Περιοχή θερμοκρασίας

-30°C έως +70°C

Διακυμάνσεις θερμοκρασίας

≤ ±0,5°C

Απόκλιση θερμοκρασίας

±2,0°C

Ομοιότητα θερμοκρασίας

20,0°C

Χρόνος αύξησης της θερμοκρασίας

+20°C → +85°C ≤ 20 λεπτά (χωρίς φορτίο)

Θερμοκρασία Ώρα πτώσης

+20°C → -40°C ≤ 60 λεπτά (χωρίς φορτίο)

Περιοχή υγρασίας (μόνο τύπος υγρασίας)

Απόκλιση της σχετικής υγρασίας

± 3%RH (> 75%RH, χωρίς φορτίο)
±5%RH (≤75%RH, χωρίς φορτίο)

Αλλαγές υγρασίας

±2,5% RH

Ταχύτητα αέρα (κέντρο του θαλάμου)

0.5·2.0 m/s (προσαρμόσιμη συχνότητα).
Όλοι οι δείκτες επιδόσεων πρέπει να πληρούνται σε ταχύτητα αέρα ≤ 2,0 m/s.

Κατεύθυνση ροής αέρα

κάθετα προς τα κάτω

Εργασιακό θερμικό φορτίο (δυνατότητα διάσπασης θερμότητας)

-40°C έως +0°C: ≤2000 W

+0°C έως +85°C: ≤6000 W

Διαρθρωτικά χαρακτηριστικά

Δομή θερμικής μόνωσης

Συσκευές για την κατασκευή ηλεκτρικών κυψελών

Χάλυβας επικαλυμμένη με σκόνη (εξωτερικό πάνελ) → Υλικό θερμικής μόνωσης → SUS304 ανοξείδωτο χάλυβα (εσωτερικό πάνελ)

Εξωτερική επιφάνεια: Χάλυβα A3 ψυχρά κυλούμενα, πάχος ≥1,0 mm, τυπικό χρώμα HOHUXI

Εσωτερικός πίνακας: SUS304, πάχος ≥1,0 mm· πάτωμα με ανάγλυφο αντηλιακό από ανοξείδωτο χάλυβα

Δυνατότητα απομόνωσης: ≥ 100 mm

Δυνατότητα φόρτωσης δαπέδου: 1000 kg/m2 (μονομορφή φόρτωση)

Υποστρώμα: SUS304 επιφάνεια από ανοιχτό γλιστρικό χάλυβα, πάχος 2,5 mm

Διάδρομος κλιματισμού

Κεντρικοί ανεμιστήρες: ≥4 μονάδες
Θέρμανση, εξατμιστής (και για αφυδάτωση), είσοδος/εξόδου νερού, αισθητήρας ξηρού λαμπτήρα
Το θάλαμο τύπου υγρασίας περιλαμβάνει επιπλέον: υγραντήρα, προστασία από ξηρά εγκαύματα

Τυπική διαμόρφωση

Πύλες καλωδίων: φ100 mm × 2 (αριστερή πλευρά), με καπάκια και βύσματα από σιλικόνη

Φωτισμός: 60W/AC220V × 4, φως πύργου δείκτη, κουδούνι,Συσκευή εξισορρόπησης πίεσης

Πύλη

Δύο πόρτες με διπλό πέλμα

Μονόφυλλο: H2000 mm × W1200 mm

Ασφάλεια κλειδαριού (ανοιχτό από το εσωτερικό)

Θερματισμένα παράθυρα προβολής με διπλό γυαλί κατά της συμπύκνωσης (W400 × H600 mm ×2)

Θερματικό πλαίσιο πόρτας

Πίνακας ελέγχου

Ελεγκτής εμφάνισης θερμοκρασίας και υγρασίας, προστατευτής υπερθερμοκρασίας, στάση έκτακτης ανάγκης, δείκτης λειτουργίας, δείκτη βλάβης, κουδούνι

Μηχανολογικός θάλαμος

Σύστημα ψύξης, σύστημα αποχέτευσης/νερού, ανεμιστήρες, ηλεκτρικό ντουλάπι ελέγχου, σύστημα υγρασίας και ελέγχου νερού

Ηλεκτρικό ντουλάπι ελέγχου

Φανατικοί ψύξης, πίνακας διανομής, τερματικά συστάσεων ρεύματος, διεπαφή RS-485, κύριο διακόπτη ρεύματος

Θέρμανση

316 θωρακισμένος θερμαντήρας από ανοξείδωτο χάλυβα
Μέθοδος ελέγχου: SSR (αποσκόπτης στερεής κατάστασης) PWM μηδενικής διέλευσης

Ενυδάτωση (μόνο τύπος υγρασίας)

Ενυδάτωση με ατμό τύπου λέβητα, θερμαντήρα από ανοξείδωτο χάλυβα 316
Έλεγχος SSR PWM
Ελέγχος της στάθμης του νερού και προστασία από ξηρές καύσεις

Σύστημα ψύξης

Μέθοδος εργασίας

Σύστημα ψύξης συμπίεσης

Εξάτμισμα

Μεταλλικός θερμομικρατήρας (επίσης για αποτρύπανση)

Συμπιεστήρας

Μετατροπέας θερμότητας με κελύφη και σωλήνα ή με συγκολλημένη πλάκα

Συσκευή επέκτασης

Βαλβίδα θερμικής επέκτασης, τριχοειδής σωλήνας

Έλεγχος ψύξης

Ο PLC ρυθμίζει αυτόματα τις συνθήκες ψύξης

Εναλλακτικά ψυκτικά

R404A, R23 (και οι δύο με μηδενικό δείκτη μείωσης του όζοντος)

Κύρια εμπορικά σήματα συστατικών

Συμπιεστήρας

Bitzer (Γερμανία, διπλός συμπιεστής)

Ψυκτικό

Η DuPont/Honeywell (ΗΠΑ)

Ελαιόλαδο ψύξης

Αμερικανική Αρκτική Αρκούδα/Honeywell

Διακόπτης πίεσης

Danfoss (Δανία) κατά SAGINOMIYA (Ιαπωνία)

Ρυθμίζεται η πίεση του εξατμιστήρα

Danfoss

Φίλτρο στεγνωτήρα

Danfoss / Emerson (ΗΠΑ)

Βαλβίδα επέκτασης

Danfoss / SPORLAN (ΗΠΑ)

Σολενοειδή βαλβίδα

SAGINOMIYA (Ιαπωνία) / ODE (Γερμανία)

Διαχωριστής ελαίου

Έμερσον.

Ηλεκτρικό σύστημα ελέγχου

Εμφάνιση

7 ιντσών TFT LCD αληθινών χρωμάτων, ανάλυση 800×480

Τρόποι λειτουργίας

Πρόγραμμα και σταθερή τιμή

Μέθοδος ρύθμισης

Πίνακα αφής, κινεζικό/αγγλικό μενού

Δυνατότητα προγράμματος

100 προγράμματα, το καθένα μέχρι 10.000 βήματα, 9999 βρόχοι

Διάστημα ρύθμισης

Θερμοκρασία: επέκταση εύρους συσκευής +5°C / ¥5°C
Η υγρασία: 0·100%RH (θάλαμος υγρασίας)

Ανάλυση οθόνης

Θερμοκρασία: 0,01°C
Χρόνος: 0,01 min
Η υγρασία: 0,1% RH

Εισόδους

PT100 RTD, τάση, ρεύμα (ανάλογα με τη διαμόρφωση)

Επικοινωνία

Σύνδεση υπολογιστή για προβολή καμπύλης και καταγραφή δεδομένων
Απομακρυσμένη παρακολούθηση και έλεγχο
Συγχρονισμός πολλαπλών θαλάμων
RS-485, RS-232, Ethernet (επιλέξτε ένα), USB 2.0

Μέθοδος ελέγχου

Θερμοκρασία: PID κατά ολοκληρωμένου κορεσμού + αυτόματη ρύθμιση
Η υγρασία: PID κατά ολοκληρωμένου κορεσμού + αυτόματη ρύθμιση

Καταγραφή καμπύλης

Η μνήμη RAM με μπαταρία
Διαστήματα καταγραφής: 1 s 120 s
Μέγιστο ιστορικό:720 ημέρες (σε διάστημα 2 λεπτών)
Διατήρηση δεδομένων ≥ 10 έτη (χωρίς ηλεκτρική ενέργεια)

Επιπρόσθετες λειτουργίες

Προειδοποιητικό σφάλματος με οδηγό αιτίας και αντιμετώπισης προβλημάτων
Ανάκτηση από βλάβη ρεύματος
Προστασία ανώτατου/κάτω ορίου θερμοκρασίας
Χρονοδιακόπτης (αυτόματη εκκίνηση/αποστολή)
Αυτοδιάγνωση

Αισθητήρες θερμοκρασίας και υγρασίας

Θερμοκρασία: PT100 RTD
Ενυδάτωση: Ηλεκτρονικός αισθητήρας υγρασίας

Εμπορικές μάρκες ηλεκτρικών εξαρτημάτων

Διακόπτης ρεύματος

ΧΝΤ

Επαφή εναλλασσόμενου ρεύματος

Schneider (Γαλλία)

Θερμικό ρελέ

Σνάιντερ

Ρέλε ακολουθίας φάσης

Σνάιντερ

Προστατευτής υψηλής/χαμηλής θερμοκρασίας

Γιάταϊ

Αναμεταδότης εναλλασσόμενου ρεύματος

Σνάιντερ / Φούτζι (Ιαπωνία)

Επενδύσεις

Γιανγκμινγκ

Σύστημα παροχής νερού (μόνο τύπου υγρασίας)

Μέθοδος παροχής νερού

Ανύψωση με αντλία

Υδροδοχείο

Κρυμμένος τύπος

Συσκευές προστασίας ασφαλείας

Σύστημα ψύξης

Υπερβολική πίεση του συμπιεστή
Υπερθέρμανση κινητήρα συμπιεστή
Υπερστροφή κινητήρα συμπιεστή
Ψύξη νερού χαμηλής πίεσης

Σύστημα υγρασίας (μόνο τύπου υγρασίας)

Προειδοποίηση χαμηλής στάθμης νερού
Προστασία κατά των ξηρών εγκαυμάτων

Τμήμα δοκιμής

Ρυθμιστικός περιοριστής υψηλής/χαμηλής θερμοκρασίας
Θερμική ασφάλεια στο χώρο δοκιμής
Προστασία από υπερθερμοκρασία του διαύλου αέρα
Υπερστροφή κινητήρα ανεμιστήρα

Άλλα

Προστασία κατά της ακολουθίας φάσης και απώλειας φάσης
Προστασία από διαρροές
Προστασία από βραχυκύκλωμα φορτίου

Άλλες διαμορφώσεις

Δείγματα τερματικών τροφοδοσίας

Ελεγχόμενο με ρελέα, AC220V, εντός 2A
Κλειστό κατά τη διάρκεια λειτουργίας· ανοιχτό κατά την αναστολή ή την βλάβη

Πρόσθετα στοιχεία

Δύο εσωτερικές πρίζες (10A), ανθεκτικές στους -30 °C χωρίς ρωγμές

Μέθοδος ψύξης

Σύστημα ψύξης με νερό (ο κατασκευαστής παρέχει πύργο ψύξης, αντλία νερού και εγκατάσταση)
