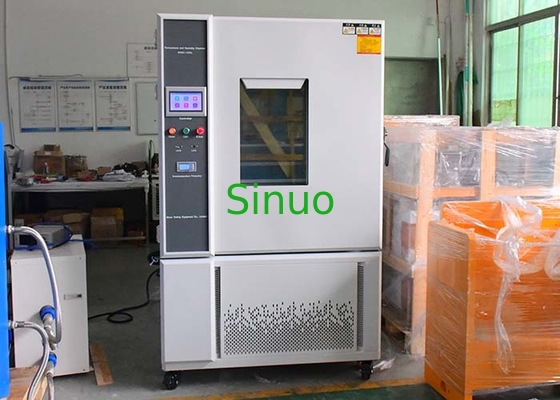

Θάλαμος Περιβαλλοντικών Δοκιμών IEC 60068-2-1 1000L -70°C έως +150°C

Μέγεθος θαλάμου

Επίπεδο ήχου A≤70dB(A)

(Μετρημένο σε ηχομονωμένο δωμάτιο με θερμοκρασία περιβάλλοντος 25°C και χαμηλό αντίλαλο. Χρησιμοποιώντας στάθμιση Α, δοκιμάστε τον μέσο όρο 9 σημείων. Κάθε σημείο δοκιμής απέχει 1 μέτρο από την πηγή θορύβου οριζόντια και 1 μέτρο πάνω από το έδαφος.)

1. Υλικό εξωτερικού τοιχώματος: Βαφή σανίδας Α3.

2. Υλικό εσωτερικού τοιχώματος: βουρτσισμένη πλάκα από ανοξείδωτο χάλυβα SUS﹟304.

3. Υλικό θερμομόνωσης θαλάμου: 100mm ανθεκτική σε υψηλές θερμοκρασίες άκαμπτη αφρός πολυουρεθάνης.

4. Υλικό μόνωσης πόρτας θαλάμου: 100mm ανθεκτική σε υψηλές θερμοκρασίες άκαμπτη αφρός πολυουρεθάνης.

1. Φυγοκεντρικοί ανεμιστήρες από ανοξείδωτο χάλυβα με μακρύ άξονα: 2 σετ/90W.

2. Ανεμιστήρας, θερμαντήρας, εξατμιστής (επίσης αφυγραντήρας), συσκευή αποστράγγισης, θύρα εξισορρόπησης πίεσης, ρυθμιζόμενος εκτροπέας αέρα, αισθητήρας θερμοκρασίας

1. Παρατηρητήριο: 400x600x40mm 3-στρωματικό γυαλί με σκλήρυνση κενού

2. Επίπεδες ενσωματωμένες λαβές

3. Μεντεσέδες πόρτας: Μεντεσέδες SUS #304 εισαγωγής

4. Λυχνία εξοικονόμησης ενέργειας μέσα στο θάλαμο

5. Οπή καλωδίου: φ50mm 1 τεμάχιο

1. Η πόρτα ενός τεμαχίου ανοίγει προς τα έξω, με τον μεντεσέ στα αριστερά και τη λαβή στα δεξιά (όταν κοιτάζετε το μπροστινό μέρος του κουτιού).

2. Εξοπλισμένο με μηχανισμό ασφάλισης πόρτας ασφαλείας (η πόρτα μπορεί να ανοίξει στην αίθουσα δοκιμών), η πόρτα είναι εξοπλισμένη με ηλεκτρική θερμότητα για την αποφυγή συμπύκνωσης και το ορατό εύρος του παρατηρητηρίου από μονωτικό γυαλί (Π400×Υ600mm). Το πλαίσιο της πόρτας είναι εξοπλισμένο με ηλεκτρική συσκευή θέρμανσης κατά της συμπύκνωσης.

1. Θερμαντήρας από ανοξείδωτο χάλυβα σε σχήμα ψυγείου με πτερύγια

2. Μέθοδος ελέγχου θέρμανσης: SSR (Solid State Relay) μη επαφής διαμόρφωση πλάτους παλμού ίσης περιόδου

3. Ισχύς θέρμανσης: περίπου 3KW

1. Συμπιεστής κύλισης χαμηλής θερμοκρασίας και χαμηλού θορύβου Hitachi ή Emerson (μέθοδος απαγωγής θερμότητας με αέρα).

2. Μέθοδος ψύξης: αερόψυξη

1. Υιοθετείται η αυτόματη ρύθμιση της συσκευής ροής ψυχρού άνθρακα για την αποτελεσματική απομάκρυνση του φορτίου θέρμανσης του προϊόντος που πρόκειται να δοκιμαστεί, το οποίο συγχρονίζεται με τη γερμανική/ιαπωνική τεχνολογία.

2. Σε σύγκριση με τα παραδοσιακά σχέδια, η σταθερότητα και η αναπαραγωγιμότητα του ελέγχου είναι υψηλότερες και επιτυγχάνει εξαιρετικά υψηλή απόδοση όσον αφορά την εξοικονόμηση ενέργειας και την εξοικονόμηση ενέργειας.

Συμπιεστής κύλισης χαμηλής θερμοκρασίας και χαμηλού θορύβου Hitachi ή Emerson

1. Ο συμπυκνωτής και ο εξατμιστής υιοθετούν συσκευή πτερυγίων αλουμινίου διπλού σπόιλερ AC&R.

2. Οι συσκευές στραγγαλισμού υιοθετούν αξεσουάρ ψύξης εισαγόμενης διάσημης μάρκας.

1. Ο ελεγκτής του συστήματος ελέγχου ρυθμίζει αυτόματα τις συνθήκες λειτουργίας του συμπιεστή ψύξης σύμφωνα με τις συνθήκες δοκιμής. Η απόδοση ψύξης εξόδου μπορεί να ελεγχθεί για την επίτευξη της αρχής της εξοικονόμησης ηλεκτρικής ενέργειας και νερού. Η κατάσταση λειτουργίας είναι πιο σταθερή. Ειδικά η υγρασία λειτουργίας μπορεί να εξοικονομήσει 30% ηλεκτρική ενέργεια.

2. Βαλβίδα ρύθμισης πίεσης εξάτμισης.

3. Κύκλωμα ψύξης αέρα επιστροφής συμπιεστή

1. Καμπύλες και θερμοκρασία και υγρασία μπορούν να εμφανιστούν στην ίδια διεπαφή

2. Η οθόνη εμφάνισης θερμοκρασίας και υγρασίας

3． Οι καμπύλες μπορούν να καταγραφούν σε πραγματικό χρόνο

Τεχνικοί δείκτες:

1. Έγχρωμη οθόνη αφής 7 ιντσών

2. Δύο τρόποι ελέγχου: πρόγραμμα/σταθερή τιμή

3. Τύπος αισθητήρα: δύο είσοδοι PT100 (προαιρετική είσοδος ηλεκτρονικού αισθητήρα)

4. Λειτουργία εξόδου: παλμός τάσης (SSR)/έλεγχος εξόδου: 2 (θερμοκρασία/υγρασία)/2 αναλογική έξοδος 4-20mA/16 ρελέ εξόδων (παθητικό)

5. Σήμα ελέγχου: 8 σήματα ελέγχου IS/8 σήματα ελέγχου T/4 σήματα ελέγχου AL

6. Σήμα συναγερμού: 16 εξωτερικοί συναγερμοί εμποδίων DI

7. Εύρος μέτρησης θερμοκρασίας: -90.00℃--200.00℃, (προαιρετικό -90.00℃--300.00℃) σφάλμα ±0.2℃

8. Εύρος μέτρησης υγρασίας: 1.0%--100%RH, σφάλμα ±1%RH

9. Διεπαφή επικοινωνίας: (RS232/RS485, μέγιστη απόσταση επικοινωνίας 1.2km [οπτική ίνα έως 30km])

10. Τύπος γλώσσας διεπαφής: Κινέζικα/Αγγλικά

11. Εξοπλισμένο με λειτουργία εισαγωγής στα Αγγλικά

12. Μπορεί να χρησιμοποιηθεί με εκτυπωτή (προαιρετική λειτουργία USB)

13. Μια ποικιλία εξόδων ρελέ συνδυασμού σήματος και τα σήματα μπορούν να υποβληθούν σε λογικές λειτουργίες (NOT, AND, OR, NOR, XOR), που αναφέρονται ως δυνατότητα προγραμματισμού PLC

14. Διαφοροποιημένες μέθοδοι ελέγχου ρελέ: παράμετρος->λειτουργία ρελέ, ρελέ->λειτουργία παραμέτρων, λειτουργία λογικού συνδυασμού, λειτουργία σύνθετου σήματος

15. Επεξεργασία προγράμματος: 120 ομάδες προγραμμάτων μπορούν να προγραμματιστούν και κάθε ομάδα προγραμμάτων μπορεί να προγραμματίσει έως και 100 τμήματα

Ακρίβεια: θερμοκρασία ±0.1℃＋1digit, υγρασία ±1%R.H＋1digit

Ανάλυση: θερμοκρασία ±0.01℃, υγρασία ±0.1%R.H.

Κλίση θερμοκρασίας: 0.1~9.9 μπορεί να ρυθμιστεί.

Έχει λειτουργίες αναμονής και συναγερμού άνω και κάτω ορίου.

Σήμα εισόδου θερμοκρασίας και υγρασίας ξηρού και υγρού βολβού PT100x2.

9 σετ ρυθμίσεων παραμέτρων ελέγχου P.I.D, αυτόματος υπολογισμός P.I.D.

Ξηρός και υγρός βολβός με λειτουργία αυτόματης διόρθωσης οθόνης

1. PID κατά της ολοκληρωτικής κορεσμού

2. Μέθοδος ισορροπημένης θερμοκρασίας BTC + έξυπνος έλεγχος ψυκτικής ικανότητας DCC + έξυπνος ηλεκτρικός έλεγχος DEC (εξοπλισμός δοκιμής θερμοκρασίας)

3. Μέθοδος ισορροπημένης θερμοκρασίας και υγρασίας BTHC + έξυπνος έλεγχος ψυκτικής ικανότητας DCC + έξυπνος ηλεκτρικός έλεγχος DEC (εξοπλισμός δοκιμής θερμοκρασίας και υγρασίας)

Υιοθετεί τη λειτουργία διαλόγου οθόνης, δεν απαιτείται εισαγωγή πλήκτρων και η οθόνη αγγίζει απευθείας τις επιλογές.

Οι τιμές θερμοκρασίας (SV) και πραγματικής (PV) εμφανίζονται απευθείας.

Μπορεί να εμφανίσει τον αριθμό του προγράμματος που εκτελείται, το τμήμα, τον υπόλοιπο χρόνο και τον αριθμό των κύκλων.

Λειτουργία συσσωρευμένου χρόνου λειτουργίας.

Η τιμή ρύθμισης του προγράμματος θερμοκρασίας εμφανίζεται σε μια γραφική καμπύλη, με τη λειτουργία της εμφάνισης σε πραγματικό χρόνο της εκτέλεσης της καμπύλης του προγράμματος.

Εξοπλισμένο με ξεχωριστή οθόνη επεξεργασίας προγράμματος, τουλάχιστον 5 τμήματα θερμοκρασίας, υγρασίας και χρόνου μπορούν να εισαχθούν σε κάθε σελίδα.

Τα κινέζικα και τα αγγλικά μπορούν να αλλάξουν κατά βούληση.

Εμφανίζεται η οθόνη προτροπής σφάλματος.

Ο οπίσθιος φωτισμός της οθόνης μπορεί να ρυθμιστεί.

Η λειτουργία προστασίας οθόνης μπορεί να ρυθμιστεί σε χρονοδιακόπτη, TIMER ή χειροκίνητο τερματισμό.

Διαθέσιμες ομάδες προγραμμάτων: μέγιστο έως 120 PATTEN.

Διαθέσιμη χωρητικότητα μνήμης: σύνολο 12000 ΤΜΗΜΑΤΩΝ.

Επαναλαμβανόμενη εκτέλεση εντολών: κάθε εντολή μπορεί να εκτελεστεί έως και 3200 φορές.

Το πρόγραμμα δημιουργείται με διαλογικό τρόπο, με λειτουργίες όπως επεξεργασία, εκκαθάριση και εισαγωγή.

Ρύθμιση χρόνου ΤΜΗΜΑΤΩΝ 0~99Ώρες59Λεπτά.

Προγραμματιζόμενη συσκευή μονάδας χρονισμού x2 σετ.

Με μνήμη προγράμματος απενεργοποίησης, αυτόματη εκκίνηση και συνεχής εκτέλεση προγράμματος μετά την ενεργοποίηση.

Με διεπαφή επικοινωνίας RS-485 ή RS-232.

Οι γραφικές καμπύλες μπορούν να εμφανίζονται σε πραγματικό χρόνο κατά την εκτέλεση του προγράμματος.

Με αυτόματη ρύθμιση της ικανότητας κατάψυξης.

Με προγραμματισμένη λειτουργία εκκίνησης και τερματισμού.

Με λειτουργία ρύθμισης ημερομηνίας και ώρας.

Λειτουργία κλειδώματος πλήκτρων και οθόνης (LOCK).

Ρυθμιζόμενη συσκευή προστασίας από υπερβολική θερμοκρασία (διπλή προστασία, ο πρώτος προστατευτής υπερβολικής θερμοκρασίας εξαιρετικά υψηλής ακρίβειας που μπορεί να ρυθμιστεί τόσο για υψηλές όσο και για χαμηλές θερμοκρασίες. Η προστασία υψηλής ή χαμηλής θερμοκρασίας μπορεί να ρυθμιστεί για καλύτερη προστασία του προϊόντος υπό δοκιμή όταν η μηχανή αποτύχει.

Ο αεραγωγός κλιματισμού είναι υπερθερμασμένος.

Ο κινητήρας του ανεμιστήρα υπερθερμαίνεται.

Το έδαφος είναι επίπεδο, καλά αεριζόμενο και δεν περιέχει εύφλεκτα, εκρηκτικά, διαβρωτικά αέρια και σκόνη

Δεν υπάρχει ισχυρή πηγή ηλεκτρομαγνητικής ακτινοβολίας κοντά.

Υπάρχει μια αποχέτευση δαπέδου κοντά στον εξοπλισμό (σε απόσταση 2 μέτρων από τη μονάδα ψύξης).

Η φέρουσα ικανότητα του εδάφους της τοποθεσίας: όχι μικρότερη από 800kg/m2.

Υπάρχει κατάλληλος χώρος συντήρησης γύρω από τον εξοπλισμό.

Α: όχι μικρότερο από 600mm

Β: όχι μικρότερο από 1000mm

Γ: όχι μικρότερο από 100mm

Δ: όχι μικρότερο από 600mm

1. Πρέπει να χρησιμοποιείται καθαρισμένο νερό

2. Το νερό της βρύσης πρέπει να υποβληθεί σε επεξεργασία

1. Θερμοκρασία: 5℃～35℃

2. Σχετική υγρασία: ≤85%

3. Ατμοσφαιρική πίεση: 86kPa～106kPa

δ) Τροφοδοσία

AC380V τριφασικό τετρασύρματο + προστατευτικό καλώδιο γείωσης

Επιτρεπόμενο εύρος διακύμανσης τάσης: AC (380±10)V

Επιτρεπόμενο εύρος διακύμανσης συχνότητας: (50±0.5)Hz

Η αντίσταση γείωσης του προστατευτικού καλωδίου γείωσης είναι μικρότερη από 4Ω

Ο χρήστης απαιτείται να διαμορφώσει έναν διακόπτη αέρα ή ρεύματος αντίστοιχης χωρητικότητας για τον εξοπλισμό στην τοποθεσία εγκατάστασης και αυτός ο διακόπτης πρέπει να χρησιμοποιείται ανεξάρτητα για αυτόν τον εξοπλισμό
