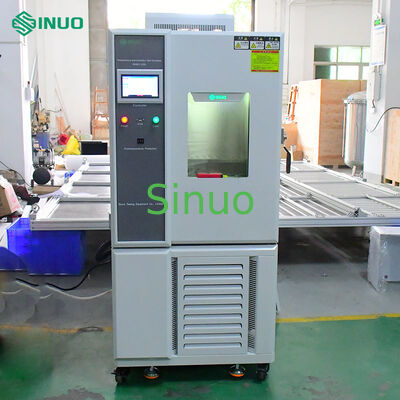

Θάλαμος Περιβαλλοντικών Δοκιμών Σταθερής Θερμοκρασίας & Υγρασίας IEC60068-2 -40 έως 150°C

Αυτός ο θάλαμος δοκιμής θερμοκρασίας και υγρασίας συμμορφώνεται με τα πρότυπα IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 και την παράγραφο 15 του IEC 60335-1 και άλλα σχετικά πρότυπα.

Έχει σχεδιαστεί για την εκτέλεση δοκιμών σε κρύο, θερμότητα, υγρασία και ξηρότητα σε ηλεκτρονικά εξαρτήματα, ηλεκτρικά προϊόντα, οικιακές συσκευές, πλαστικά υλικά και άλλα δείγματα.Η δοκιμή επαληθεύει την αξιοπιστία του προϊόντος κατά τη διάρκεια της αποθήκευσης και της διαμετακόμισης υπό εναλλασσόμενες συνθήκες υψηλής/χαμηλής θερμοκρασίας και υγρασίας.

Σχέδιο εύρους θερμοκρασίας και υγρασίας:

• IEC60068-2-1:2007 Περιβαλλοντικές δοκιμές ∆Μ 2-1: Δοκιμές ∆οκιμή Α: Ψυχρή (IDT)
• Δοκιμή IEC60068-2-2:2007 Περιβαλλοντική δοκιμή  Μέρος 2-2: Δοκιμές  Δοκιμή Β: ξηρή θερμότητα (IDT)
• IEC60068-2-78:2012 Περιβαλλοντική δοκιμή ∆άμημα 2-78: Δοκιμές ∆άμα δοκιμής: υγρασία θερμότητας, σταθερή κατάσταση (IDT)
• IEC60068-2-30:2005 Περιβαλλοντική δοκιμή ∆άμημα 2-30: Δοκιμές ∆οκιμή Db: Θέρμανση υγρασίας, κυκλική (12 ωρών + 12 ωρών κύκλος) (IDT)

Η μονάδα διαθέτει πλήρως κλειστό σχεδιασμό θαλάμου με τα ακόλουθα πλεονεκτήματα:

• Εξαιρετικά ευρύ εύρος θερμοκρασίας και υγρασίας για την ικανοποίηση των διαφόρων απαιτήσεων δοκιμής.
• Υιοθετεί προηγμένο σύστημα ελέγχου ισορροπημένης θερμοκρασίας και υγρασίας, το οποίο παρέχει σταθερή απόδοση θέρμανσης και υγρασίας.Διατηρεί υψηλή ακρίβεια και εξαιρετική σταθερότητα για ακριβή προσομοίωση περιβάλλοντος.
• Αυτοαλλάξιμο κύκλωμα ψύξης: Το σύστημα ενεργοποιεί αυτόματα τον κύκλο ψύξης με βάση τις καθορισμένες τιμές θερμοκρασίας, επιτρέποντας την άμεση ψύξη ακόμη και σε υψηλές θερμοκρασίες περιβάλλοντος.Το σύστημα ψύξης είναι εξοπλισμένο μεΕισαγόμενος ερμητικός συμπιεστήςκαι μονάδα συμπύκνωσης με ψύξη αέρα.
• Στο άνοιγμα του θαλάμου τοποθετείται ένα παράθυρο παρατήρησης για την παρακολούθηση των δειγμάτων δοκιμής σε πραγματικό χρόνο.

Τυποποιημένη διαμόρφωση του θαλάμου δοκιμής

Σύστημα ψύξης

Εισαγωγή στην οθόνη

Λειτουργία οθόνης

1. Υιοθετεί λειτουργία διαλόγου οθόνης, δεν απαιτείται εισαγωγή πλήκτρων και η οθόνη αγγίζει απευθείας τις επιλογές.
2. Οι τιμές θερμοκρασίας (SV) και οι τιμές πραγματικής θερμοκρασίας (PV) εμφανίζονται άμεσα.
3. Μπορεί να εμφανίσει τον αριθμό του τρέχοντος εκτελούμενου προγράμματος, το τμήμα, τον υπόλοιπο χρόνο και τον αριθμό των κύκλων.
4. Εκτελεί τη λειτουργία συσσωρευμένου χρόνου.
5. Η τιμή ρύθμισης θερμοκρασίας του προγράμματος εμφανίζεται σε γραφική καμπύλη, με τη λειτουργία εμφάνισης σε πραγματικό χρόνο της εκτέλεσης της καμπύλης του προγράμματος.
6. Εξοπλισμένη με ξεχωριστή οθόνη επεξεργασίας προγράμματος, μπορούν να εισαχθούν τουλάχιστον 5 τμήματα θερμοκρασίας, υγρασίας και χρόνου σε κάθε σελίδα.
7. Τα κινέζικα και τα αγγλικά μπορούν να αλλάξουν κατά βούληση.
8. Εμφανίζεται η οθόνη προειδοποίησης σφάλματος.
9. Το φως της οθόνης μπορεί να ρυθμιστεί.
10. Η λειτουργία προστασίας της οθόνης μπορεί να ρυθμιστεί σε χρονόμετρο, TIMER ή χειροκίνητη διακοπή λειτουργίας.

Δυνατότητα προγράμματος και λειτουργίες ελέγχου

1. Διαθέσιμες ομάδες προγραμμάτων: έως 120 PATTEN.
2. Διαθέσιμη χωρητικότητα μνήμης: συνολικά 12000 τμήματα.
3. Επαναλαμβανόμενη εκτέλεση εντολών: κάθε εντολή μπορεί να εκτελείται έως 3200 φορές.
4. Το πρόγραμμα δημιουργείται με τρόπο συνομιλίας, με λειτουργίες όπως η επεξεργασία, η εκκαθάριση και η εισαγωγή.
5. Η ρύθμιση του χρόνου των τμημάτων 0~99 ώρες 59 λεπτά.
6. Προγραμματιζόμενη μονάδα ελέγχου χρονομέτρου x2 σετ.
7. Με μνήμη προγράμματος εκτός λειτουργίας, αυτόματη εκκίνηση και συνεχή εκτέλεση προγράμματος μετά την ενεργοποίηση.
8. Με διεπαφή επικοινωνίας RS-485 ή RS-232.
9. Οι γραφικές καμπύλες μπορούν να εμφανίζονται σε πραγματικό χρόνο κατά την εκτέλεση του προγράμματος.
10. Με αυτόματη ρύθμιση της χωρητικότητας κατάψυξης.
11. Με προγραμματισμένη λειτουργία εκκίνησης και διακοπής.
12. Με λειτουργία προσαρμογής ημερομηνίας και ώρας.
13. Λειτουργία κλειδιού και κλειδαριού οθόνης (LOCK).

Προδιαγραφές ελεγκτή

Τεχνικοί δείκτες:

1. 7 ιντσών έγχρωμη οθόνη αφής
2. Δύο τρόποι ελέγχου: πρόγραμμα/σταθερή τιμή
3. Τύπος αισθητήρα: δύο εισροές PT100 (επιλογική ηλεκτρονική εισροή αισθητήρα)
4. Τρόπος εξόδου: παλμός τάσης (SSR) / έξοδος ελέγχου: 2 (θερμοκρασία/υγρασία)/2 αναλογική έξοδος 4-20mA/16 έξοδος ρελέ (παθητική)
5. Σήμα ελέγχου: 8 σήματα ελέγχου IS/8 σήματα ελέγχου T/4 σήματα ελέγχου AL
6. Σήμα συναγερμού: 16 DI συναγερμοί εξωτερικών εμποδίων
7. Πεδίο μέτρησης θερμοκρασίας: -90,00°C-200,00°C, (προαιρετικά -90,00°C-300,00°C) σφάλμα ±0,2°C
8. Πεδίο μέτρησης υγρασίας: 1,0%--100%RH, σφάλμα ±1%RH
9. Διασύνδεση επικοινωνίας: (RS232/RS485, μέγιστη απόσταση επικοινωνίας 1,2 χλμ. [φυτική ίνα έως 30 χλμ.])
10. Τύπος γλώσσας διεπαφής: Κινέζικη/Αγγλική
11. Εξοπλισμένο με λειτουργία εισαγωγής αγγλικών
12. Μπορεί να χρησιμοποιηθεί με εκτυπωτή (λειτουργία USB προαιρετική)
13. Ποικιλία από έξοδα αναμετάδοσης συνδυασμού σήματος, και τα σήματα μπορούν να υποβληθούν σε λογικές λειτουργίες (ΔΕΝ, Και, Ή, ΟΧΙ, XOR), που αναφέρονται ως ικανότητα προγραμματισμού PLC
14. Διαφορετικές μεθόδους ελέγχου ρελέα: παράμετρος->τρόπος ρελέα, ρελέα->τρόπος παράμετρος, λογικός συνδυασμός, συνδυασμός σήματος
15. Επεξεργασία προγραμμάτων: μπορούν να προγραμματιστούν 120 ομάδες προγραμμάτων και κάθε ομάδα προγραμμάτων μπορεί να προγραμματίσει έως και 100 τμήματα

Τεχνικές παραμέτρους του ελεγκτή

Ακριβότητα: θερμοκρασία ±0,1°C+1 ψηφίο, υγρασία ±1%R.H+1 ψηφίο

Ανάλυση: θερμοκρασία ±0,01°C, υγρασία ±0,1%R.H.

Η κλίση της θερμοκρασίας: 0,1 έως 9,9 μπορεί να ρυθμιστεί.

Διαθέτει λειτουργίες αναμονής και συναγερμού ανώτερου και κατώτερου ορίου.

Σημαντικό σήμα εισόδου θερμοκρασίας και υγρασίας στεγνό και υγρό λαμπτήρα PT100x2.

9 σετ ρυθμίσεων παραμέτρων ελέγχου PID, αυτόματος υπολογισμός PID.

Καθαρός και υγρός βολβός με λειτουργία οθόνης αυτόματης διόρθωσης
