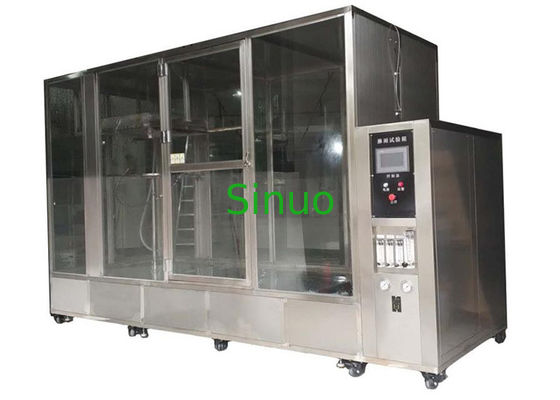

IEC 60529 IPX1 IPX6 Αδιάβροχος θάλαμος δοκιμής 1800L με κατασκευή από ανοξείδωτο χάλυβα SUS304

Θάλαμος Δοκιμών Αδιαβροχοποίησης IEC 60529 IPX1–IPX6 1800L με Σωλήνα Δοκιμής Σταγόνων Νερού και Ακροφύσια Jet

Επισκόπηση Προϊόντος

Ο θάλαμος δοκιμών βροχής IEC 60529 IPX1–IPX6 έχει σχεδιαστεί για να αξιολογεί εάν τα ηλεκτρικά και ηλεκτρονικά προϊόντα, τα περιβλήματα και τα εξαρτήματα μπορούν να διατηρήσουν αξιόπιστη απόδοση υπό συνθήκες προσομοίωσης βροχής, στάξιμου νερού, πιτσιλίσματος νερού και ισχυρών πιδάκων νερού. Αυτό το σύστημα αναπαράγει με ακρίβεια διάφορες περιβαλλοντικές συνθήκες βροχής για να επαληθεύσει το επίπεδο προστασίας αδιαβροχοποίησης των προϊόντων κατά τη διάρκεια της Έρευνας και Ανάπτυξης, του ποιοτικού ελέγχου και της πιστοποίησης.

Χρησιμοποιείται ευρέως σε ηλεκτρικές συσκευές, προϊόντα φωτισμού, πίνακες ελέγχου, ηλεκτρονικά εξαρτήματα, εξαρτήματα αυτοκινήτων, λεωφορεία, μοτοσυκλέτες και άλλο εξοπλισμό, ο θάλαμος εξασφαλίζει την κατάλληλη επαλήθευση της αξιοπιστίας αδιαβροχοποίησης του προϊόντος, τη βελτίωση του σχεδιασμού και την επιθεώρηση του εργοστασίου.

Χαρακτηριστικά:

1. Κατάλληλο για δοκιμή βαθμολογίας αδιαβροχοποίησης προϊόντων IPX1, IPX2, IPX3, IPX4, IPX5, IPX6.

2. Το εξωτερικό περίβλημα είναι κατασκευασμένο από εγχώρια υψηλής ποιότητας χαλύβδινη πλάκα και η επιφάνεια είναι βαμμένη με ψημένο βερνίκι, το οποίο είναι όμορφο και ανθεκτικό.

3. Ο εσωτερικός θάλαμος, ο περιστρεφόμενος δίσκος και ο ταλαντευόμενος σωλήνας είναι κατασκευασμένα από ανοξείδωτη πλάκα SUS304# για να εξασφαλιστεί η μακροχρόνια χρήση χωρίς σκουριά.

4. Δομή θαλάμου; αυτόνομη δεξαμενή νερού, το νερό μπορεί να κυκλοφορήσει. Η βαλβίδα πλωτήρα της δεξαμενής νερού είναι εγκατεστημένη στη δεξαμενή νερού, η οποία ελέγχει αυτόματα την πρόσληψη νερού. και ο εξοπλισμός διαθέτει λειτουργία ανίχνευσης συναγερμού χαμηλής στάθμης νερού.

5. Υπάρχει ένα διαφανές παράθυρο παρατήρησης (υλικό από σκληρυμένο γυαλί) στην πόρτα και φωτισμός LED στο εσωτερικό του θαλάμου, εύκολο για τον χειριστή να παρατηρήσει την εσωτερική δοκιμή.

6. PX12: Η δεξαμενή στάγδην είναι κατασκευασμένη από κενό και από ανοξείδωτο χάλυβα. Η θέση επαφής του ακροφυσίου είναι κατασκευασμένη από κωνικό ορείχαλκο, το οποίο είναι εύκολο για την εγκατάσταση του ακροφυσίου ψεκασμού.

7. IPX12: Έχει τη λειτουργία συμπιεσμένου αέρα. Μετά την ολοκλήρωση της δοκιμής, το υπερβολικό νερό στη δεξαμενή στάγδην μπορεί να αφαιρεθεί για να αποφευχθεί η ρύπανση του νερού και να μπλοκαριστεί η οπή. (Σημείωση: οι χρήστες πρέπει να παρέχουν παροχή αέρα).

8. IPX34: Η κίνηση του ταλαντευόμενου σωλήνα υιοθετεί υψηλής ποιότητας σερβοκινητήρα. Η ταχύτητα και η γωνία ταλάντωσης είναι ρυθμιζόμενες με ακρίβεια. Δεν υπάρχει πρόβλημα εκτός βήματος. (Εκτός βήματος: θα προκαλέσει δυσλειτουργία του ταλαντευόμενου σωλήνα, ο ταλαντευόμενος σωλήνας θα χτυπήσει τον κεντρικό άξονα του περιστρεφόμενου δίσκου και θα προκαλέσει ζημιά στον εξοπλισμό.)

9. Το ακροφύσιο ψεκασμού IPX3/4 και τα ακροφύσια εύκαμπτου σωλήνα IPX5/6 κατασκευάζονται σύμφωνα με τα ακόλουθα:

10. Μέτρα διήθησης: τυπικό φίλτρο υψηλής ακρίβειας, μπορεί να φιλτράρει αποτελεσματικά τις ακαθαρσίες στο νερό της βρύσης. το φίλτρο μπορεί να αντικατασταθεί τακτικά.

11. Κίνηση περιστρεφόμενου δίσκου: χρησιμοποιήστε υψηλής ποιότητας βηματικό κινητήρα, η ταχύτητα και η γωνία μπορούν να ρυθμιστούν στην οθόνη αφής (ρυθμιζόμενη) και μπορούν να ελέγχουν αυτόματα την θετική και αρνητική περιστροφή (εμπρός και πίσω: κατάλληλο για τη δοκιμή ενεργοποίησης του δείγματος και για την αποφυγή περιέλιξης καλωδίων).

12. Ο θάλαμος δοκιμής είναι εξοπλισμένος με πρίζα τροφοδοσίας δείγματος (AC220, 10A). Η παροχή ρεύματος του δείγματος μπορεί να ελεγχθεί από το πρόγραμμα: διακοπή ρεύματος (0-999 λεπτά) - ρεύμα (0-999 λεπτά) - διακοπή ρεύματος (0-999 λεπτά), κατάλληλο για το δείγμα που πρέπει να ενεργοποιηθεί / απενεργοποιηθεί κατά τη διάρκεια της δοκιμής.

13. Ο χρόνος δοκιμής μπορεί να ρυθμιστεί στην οθόνη αφής. Το εύρος ρύθμισης είναι 0-999 λεπτά (ρυθμιζόμενο).

14. Το βασικό σύστημα ελέγχου υιοθετεί οθόνη αφής 7 ιντσών + PLC. Τα ηλεκτρικά εξαρτήματα υιοθετούν εισαγόμενες μάρκες όπως LS και Omron. Η διαδικασία καλωδίωσης συμμορφώνεται με τις απαιτήσεις των εθνικών προτύπων. Η διάταξη του ηλεκτρικού πίνακα είναι λογική, η καλωδίωση είναι σταθερή και η σήμανση είναι σαφής.

15. Ο θάλαμος είναι εξοπλισμένος με ένα κουτί ανταλλακτικών εν σειρά, τα κοινά ανταλλακτικά (όπως κατσαβίδια εξάγωνου, φίλτρα, βελόνες κ.λπ.) τοποθετούνται για εύκολη αποθήκευση και χρήση.

Τεχνικές παράμετροι:

Κατηγορία	Είδος	Προδιαγραφή
Δοκιμή στάγδην IPX1–IPX2	Μέγεθος εσωτερικού θαλάμου	1800 × 1800 × 1800 mm (Π×Β×Υ)
	Εξωτερικές διαστάσεις	περίπου 2500 × 3300 × 2600 mm (Π×Β×Υ)
	Μέγεθος πλάκας στάγδην	1200 × 1200 × 60 mm
	Απόσταση από το δείγμα	200 mm
	Διάμετρος οπής στάγδην	0,4 mm
	Απόσταση οπών	20 mm
	Ρυθμός βροχόπτωσης	1 ±0,5 mm/min ; 3 ±0,5 mm/min
	Περιστρεφόμενος δίσκος	IPX1 επίπεδο; IPX2 κλίση 15°
	Πηγή αέρα	≥ 5 kg (παρέχεται από τον χρήστη)
Δοκιμή ταλαντευόμενου σωλήνα IPX3–IPX4	Ακτίνα ταλάντωσης	200 / 400 / 600 / 800 mm (προαιρετικό)
	Απόσταση ακροφυσίου από το δείγμα	200 mm
	Απόσταση οπών	50 mm
	Γωνίες ψεκασμού	120° (IPX3) / 180° (IPX4)
	Ταχύτητα ταλάντωσης	IPX3: 30°/s, 15 κύκλοι/min; IPX4: 5 κύκλοι/min
	Διάμετρος οπής πίδακα νερού	0,4 mm
	Ροή ανά οπή	0,07 L/min ±5%
	Πίεση ψεκασμού	80–150 kPa
Δοκιμή ψεκασμού πίδακα IPX5–IPX6	Ποσότητα ακροφυσίων	1 τεμ (IPX5) + 1 τεμ (IPX6)
	Εσωτερική διάμετρος ακροφυσίου	IPX5: 6,3 mm / IPX6: 12,5 mm
	Απόσταση ψεκασμού	2500–3000 mm
	Ροή	IPX5: 12,5 ±0,625 L/min；IPX6: 100 ±5 L/min
	Πίεση ψεκασμού	30–200 kPa
	Διάρκεια ψεκασμού	3–9999 λεπτά
	Εύρος χρονοδιακόπτη	1–9999 λεπτά
	Εμφάνιση πίεσης	Αναλογικό μανόμετρο
Δομή & Υλικά	Υλικό θαλάμου	Ανοξείδωτος χάλυβας SUS304 + σκληρυμένο γυαλί
	Υλικό πλαισίου	Ανοξείδωτος χάλυβας SUS304 (βουρτσισμένο)
	Σύστημα ψεκασμού	Αντλία υψηλής πίεσης + ανοξείδωτοι σωλήνες ψεκασμού
	Υλικό σωλήνα ψεκασμού	Ανοξείδωτος χάλυβας SUS304
	Ταχύτητα περιστρεφόμενου δίσκου	1–7 σ.α.λ. ρυθμιζόμενο
	Φορτίο περιστρεφόμενου δίσκου	20 kg
	Ύψος περιστρεφόμενου δίσκου	300–600 mm ρυθμιζόμενο
	Διάμετρος περιστρεφόμενου δίσκου	200 / 400 / 1000 mm
	Σύστημα κυκλοφορίας νερού	Ενσωματωμένη δεξαμενή νερού + αντλία ανοξείδωτου χάλυβα ανακυκλοφορίας
Σύστημα ελέγχου	Ελεγκτής	Σύστημα ελέγχου οθόνης αφής
	Ρύθμιση χρόνου δοκιμής	1–999.999 λεπτά
	Κίνηση περιστρεφόμενου δίσκου	Κινητήρας με γρανάζια (σταθερή ταχύτητα)
	Κίνηση ταλάντωσης	Βηματικός κινητήρας (ομαλή ταλάντωση)
	Μέτρηση ροής	Ψηφιακός μετρητής ροής
	Παρακολούθηση πίεσης	Αναλογικό μανόμετρο
	Έλεγχος ροής/πίεσης	Χειροκίνητες βαλβίδες + ψηφιακή ένδειξη
Περιβαλλοντικές απαιτήσεις	Θερμοκρασία περιβάλλοντος	10–35°C (24ωρη μέση ≤28°C)
	Σχετική υγρασία	≤85% RH
Ηλεκτρικές απαιτήσεις	Παροχή ρεύματος	380V, 50Hz, τριφασικό πεντασύρματο
	Κατανάλωση ρεύματος	περίπου 5 kW
	Αντίσταση γείωσης	< 4 Ω
	Προστασία ασφαλείας	Προστασία διαρροής, προστασία ακολουθίας φάσεων, συναγερμός
Τυπικά αξεσουάρ	Μεζούρα	1 τεμ
	Ιμάντας	1 τεμ
	Φίλτρο	2 τεμ
	Δίσκος νερού (Ø200 mm)	1 τεμ
	Πλάγιος δίσκος	1 τεμ
	Υαλοκαθαριστήρας	1 τεμ
	Βελόνες στάγδην	150 τεμ
