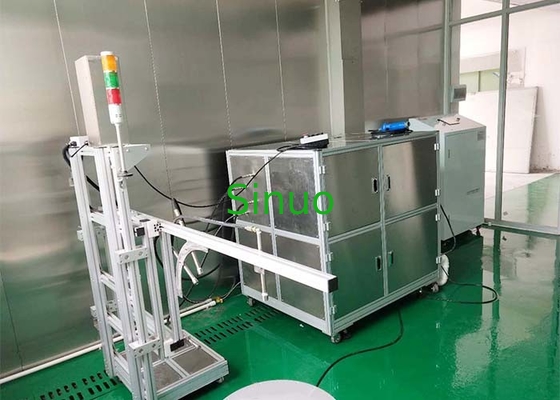

IEC60529 IPX6K9K Σύστημα δοκιμής υδραερίου υψηλής πίεσης και θερμοκρασίας

IEC60529 IPX6K9K Σύστημα δοκιμής υδραερίου υψηλής πίεσης και θερμοκρασίας

Κανονισμός:

1. DIN 40050-9:1993 Κωδικός IP για το επίπεδο προστασίας του περιβλήματος

2. ISO 20653:2013 Οδικά οχήματα - Τάξεις προστασίας (κωδικοί IP) - Προστασία ηλεκτρικού εξοπλισμού από εξωτερικά αντικείμενα, νερό και επαφή

3. GB/T 30038-2013 Οδικά οχήματα Επίπεδα προστασίας ηλεκτρικού και ηλεκτρονικού εξοπλισμού (κωδικός IP)

4. IEC 60529: 2013 Κώδικας επιπέδου ταξινόμησης προστασίας (IP) για ηλεκτρικά περίβλητα

5. GB 4208-2017 Επίπεδο προστασίας από το κέλυφος

Πληροφορίες λειτουργίας:

Ο κύριος σκοπός αυτού του εξοπλισμού είναι η διεξαγωγή δοκιμών υδροστερότητας IPX9K για την προστασία ηλεκτρικών εξαρτημάτων αυτοκινήτων, λαμπτήρων και περιβλήματος ηλεκτρονικών και ηλεκτρικών προϊόντων.Πρόκειται για υδροστερό εξοπλισμό δοκιμής που έχει σχεδιαστεί για να προσομοιώνει το φυσικό περιβάλλον ή τεχνητό πλύσιμο αυτοκινήτων υψηλής πίεσηςΤα κύρια συστατικά του εξοπλισμού πρέπει να περιλαμβάνουν: αντλία νερού με έμβολο υψηλής πίεσης και υψηλής θερμοκρασίας, τριστάσιο ασύγχρονο κινητήρα,και οι σωλήνες εισόδου και εξόδου της αντλίας νερού πρέπει να συνδέονται με σωλήνες υψηλής πίεσηςΟ εξοπλισμός αποτελείται κυρίως από ένα ντουλάπι ελέγχου, σύστημα παροχής νερού, ακροφύσιο υψηλής πίεσης, ηλεκτρικό ρύθμισμα ακροφύσκου και πίνακα στροφής δείγματος.

Τεχνικές παραμέτρους:

Τεχνικές παραμέτρους IPX9K

1Η δοκιμή ανταποκρίνεται στις ανάγκες μικρών κέλυφων (δείγματα με μέγιστο μέγεθος που δεν υπερβαίνει τα 250 mm) και μεγάλων κέλυφων (δείγματα με μέγιστο μέγεθος μεγαλύτερο ή ίσο με 250 mm).Το μέγιστο μέγεθος δείγματος που δοκιμάζεται είναι: Ø1150mmX750mm

2Θερμοκρασία νερού δοκιμής: 80±5 °C ελεγχόμενη

3. Προδιαγραφές ακροβωτίων: προσαρμοσμένες σύμφωνα με τα πρότυπα γραφικών, που πληρούν τις απαιτήσεις του προτύπου IPX9K

4Γωνία του ακροφύλλου: μικρό κέλυφος (0°, 30°, 60°, 90°), μεγάλη κέλυφος κάθετη επιφάνεια 90°

5Πίεση ψεκασμού νερού: 8MPa-10MPa (προσαρμόσιμη)

6. ροή ψεκασμού νερού: 14L/min-16L/min (προσαρμόσιμο)

7Απόσταση ψεκασμού νερού: 100~250mm ρυθμιζόμενη

8. Δοκιμαστικό προϊόν λειτουργία ενεργοποίησης: παρέχονται δείγματα διεπαφής ισχύος

9. αντλία νερού: αντλία νερού υψηλής πίεσης και υψηλής θερμοκρασίας που εισάγεται από την Ιταλία.

10Χρησιμοποιείται για μεγάλα ρυμουλκούμενα ρυμουλκούμενων προϊόντων: το κάτω μέρος μπορεί να μετακινηθεί ηλεκτρικά προς τα εμπρός και προς τα πίσω, το ύψος προς τα πάνω και προς τα κάτω μπορεί να μετακινηθεί ηλεκτρικά,και το 90 μοίρες προς τα κάτω ακροφύσιο μπορεί να μετακινηθεί ηλεκτρικά αριστερά και δεξιά.

11. αισθητήρας: ηλεκτρονικός αισθητήρας πίεσης εκδόσεις τιμή πίεσης, μετρητής ροής τουρμπίνης εκδόσεις τιμή ροής

12. Έλεγχος: αυτόματος έλεγχος του χρόνου, της πίεσης και της ροής. Μπορεί να ελέγξει τον χρόνο εργασίας, τη ροή και την πίεση κάθε ακροβώτιο.Η ταχύτητα της αντλίας ενισχυτή μπορεί να ελέγχεται με την αλλαγή της συχνότητας του μετατροπέα συχνότητας για να επιτευχθεί η ρυθμισμένη ροή και πίεσηΌλα τα δεδομένα μετατρέπονται μέσω της έξυπνης εμφάνισης των οργάνων στο πίνακα ελέγχου.

13Οθόνη: 7 ιντσών χρωματική οθόνη αφής Weinview

14Γλώσσα διεπαφής: Αγγλικά, εισροή με οθόνη αφής

15Τρόπος λειτουργίας: λειτουργία κύκλου 0°, 30°, 60°, 90° για τα μικρά προϊόντα, κάθετη κίνηση του ακροφύλλου 90° για τα μεγάλα προϊόντα ή συνδυασμός των δύο τρόπων.

16Δυνατότητα εμφάνισης: δυναμική ανανέωση δεδομένων δειγματοληψίας και ρυθμίσεων παραμέτρων σε πραγματικό χρόνο.

17. λειτουργίες προστασίας: προστασία από διαρροές, προστασία από υπερφόρτωση, προστασία από βραχυκύκλωμα, προστασία ασφάλειας λειτουργίας του προσωπικού

18Δυνατότητα δεξαμενής νερού: ≥ 200L

19Πλακέτο στροφής: κάτω διάμετρος 800 mm, πάνω πλακέτο στροφής 350 mm, κάτω πλακέτο στροφής 150 kg, πάνω πλακέτο στροφής 25 kg, πόλοι είναι αφαιρέσιμα,τα μικρά προϊόντα μπορούν να τοποθετηθούν στο επάνω πίνακα περιστροφής, τα μεγάλα προϊόντα μπορούν να τοποθετηθούν απευθείας στην κάτω πλάκα μετά την αφαίρεση της πάνω πλάκας, ταχύτητα περιστροφής: 5r/min± 1r/min

20Η παροχή ενέργειας του εξοπλισμού: AC380V, 50Hz, 30KW.

Τεχνικές παραμέτρους IPX6K

1Κατάλληλο για δοκιμές IPX6K προϊόντων

2Διάνοιγμα του ακροφύλλου: ф6,3 mm

3Υλικό πύλης: ανοξείδωτο χάλυβα

4. ροή ψεκασμού νερού: 75L/min

5Πίεση ψεκασμού νερού: περίπου 1000KPa/min

6Χρόνος δοκιμής: τουλάχιστον 3 λεπτά, ρυθμισμένος από τον χρήστη (ελεγχόμενος από το σύστημα ελέγχου)

7Η απόσταση μεταξύ του ακροφύλλου και του κελύφους: 2,5-3 m (ελεγχόμενη από τον δοκιμαστή)

8. Κρατητής ακροφύλλου: Το ύψος και η γωνία ανύψωσης ρυθμίζονται, γεγονός που είναι βολικό για τη στερέωση του ακροφύλλου και δεν απαιτεί χειροκίνητη λειτουργία

9. Έλεγχος ροής και πίεσης: παρακολούθηση σε πραγματικό χρόνο των αισθητήρων ροής και πίεσης, ευφυής έλεγχος των μετατροπών συχνότητας και οι παραμέτροι μπορούν να επιλεγούν και να ρυθμίζονται στο ντουλάπι ελέγχου

10Ελεγκτής: Mitsubishi PLC

11Ανθρωπομηχανική διεπαφή: Weinview, 7 ιντσών, έγχρωμη οθόνη αφής

12Μετατροπέας συχνοτήτων: Δέλτα μετατροπέας συχνοτήτων

13. αντλία νερού: Νότια αντλία αντλία κατακόρυφη αντλία από ανοξείδωτο χάλυβα

14Τάξα αποθήκευσης νερού: ≥ 500L τανκ από ανοξείδωτο χάλυβα

15Πλακέτο στροφής: κάτω διάμετρος 800 mm, πάνω πλακέτο στροφής 350 mm, κάτω πλακέτο στροφής 150 kg, πάνω πλακέτο στροφής 25 kg, πόλοι είναι αφαιρέσιμα,τα μικρά προϊόντα μπορούν να τοποθετηθούν στο επάνω πίνακα περιστροφής, τα μεγάλα προϊόντα μπορούν να τοποθετηθούν απευθείας στο κάτω πίνακα μετά την αφαίρεση του άνω πίνακα, ταχύτητα περιστροφής: 5r/min± 1r/min (διαμοιρασμένα από IPX6K και IPX9K)

16Δραστηριότητες προστασίας: προστασία από διαρροές, προστασία από υπερφόρτωση, προστασία από βραχυκύκλωμα.

17Πύλη ψεκασμού νερού: σωλήνας υψηλής πίεσης.
