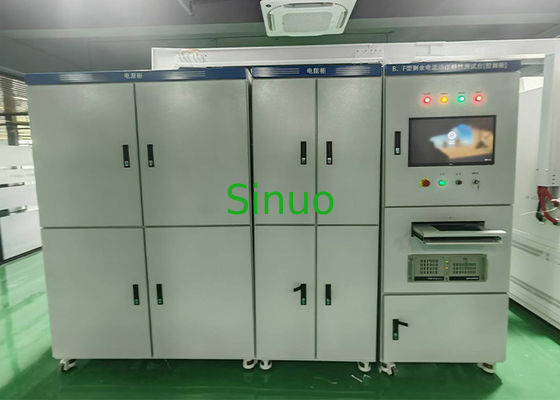

Δοκιμαστικό σύστημα υπολειμματικού ρεύματος για διακόπτη κυκλωμάτων IEC 62423 500A

1Δραστηριώδης τροφοδοσία: τρι-φασική τετρασύρματη 380V±10%.

2Δυνατότητα εξοπλισμού: 90KVA.

3Η τάση εξόδου: παρέχεται από τον χρήστη.

4Τύπος 50Hz εναλλασσόμενου ρεύματος: 2mA-10A, συνεχώς ρυθμιζόμενο, επίπεδο ακρίβειας: 0,5 επίπεδο.

20-500A, έξοδος βήματος, επίπεδο ακρίβειας: 1,5 επίπεδο.

5. Α-ύπιο μισοκύκλωμα παλμώντας εναπομείναντα ρεύμα: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, επίπεδο ακρίβειας: 2,0 επίπεδο.

6. 150H, 400Hz, 1000Hz εναπομένουμενο ρεύμα: 2mA-10A, επίπεδο ακρίβειας: 0,5 επίπεδο.

7.Καλό ρεύμα συνεχούς ρεύματος: 2mA-10A, επίπεδο ακρίβειας: 1,0 επίπεδο.

8Δοκιμαστική συχνότητα: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Συνθετικό κύμα (τύπος F) Περιέχει περιεχόμενο 10Hz 3,5%, περιεχόμενο 50/60Hz 13,8%, 1000Hz, περιεχόμενο 13,8%.

10Ακριβότητα χρονολόγησης: 5mS, ανάλυση 1mS.

11Τριφασικό ρεύμα φορτίου: AC 1-125A, σταθερή έξοδος υπερυψωμένης αντίστασης.

12Ηλεκτρικές παραμέτρους Qingzhi: AC 500V/5A, επίπεδο ακρίβειας: 0,5 επίπεδο.

13. Αυτοματοποιημένη διεπαφή δοκιμής:

Αυτόματη επεξεργασία των στοιχείων δοκιμής και αυτόματη καταγραφή των δεδομένων δοκιμής

Περιεχόμενο της δοκιμής:

• Τύπος εναλλακτικού ρεύματος

(1) 9.9.2, όταν δεν υπάρχει φορτίο, χρησιμοποιείται το υπολειπόμενο ρεύμα για τη δοκιμή.

(2) 9.9.2.1: Όταν το υπολειπόμενο ρεύμα αυξάνεται σταθερά, επαληθεύεται η ορθότητα της ενέργειας.

(3) 9.9.2.2: Όταν το υπολειμματικό ρεύμα είναι κλειστό, επαληθεύεται η ορθότητα της ενέργειας.

(4) 9.9.2.3: Όταν εμφανίζεται ξαφνικά το υπολειπόμενο σινουσοειδές ρεύμα εναλλασσόμενου ρεύματος, επαληθεύεται η ορθότητα της ενέργειας.

Τύπος S: Όταν το υπολειπόμενο ρεύμα και ο χρόνος δοκιμής του πίνακα 2 προστίθενται ξαφνικά, το προϊόν δεν εκκινείται.

(5) 9.9.2.4: Όταν εμφανίζεται ξαφνικά η τιμή του υπολειπόμενου ρεύματος μεταξύ 5In και 500A, επαληθεύεται η ορθότητα.

Οι τρέχουσες κατηγορίες είναι: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Όταν είναι υπό φορτίο, δοκιμή με εναπομείναντα ρεύματα.

Όταν το ρεύμα είναι χαμηλότερο από το ονομαστικό ρεύμα, δοκιμή σύμφωνα με το σημείο 9.9.2.2 και 9.9.2.3.

(7) 9.9.5 Ειδικές συνθήκες δοκιμής για τα RCD των οποίων η λειτουργική λειτουργία σχετίζεται με την τάση τροφοδοσίας.

Δοκιμή με 0,85 φορές και 1,1 φορές τη ονομαστική τάση.

• Τύπος

(1) 9.21.1.1 Ελέγχεται η ορθή λειτουργία όταν το υπολειπόμενο παλμικό ρεύμα συνεχίζει να αυξάνεται.

(2) 9.21.1.2 Επιβεβαίωση της ορθής λειτουργίας σε περίπτωση αιφνίδιας εναπομείναντος παλμώντος συνεχούς ρεύματος

(3) 9.21.1.3 Ορθή λειτουργία υπό φορτίο. Με ονομαστικό ρεύμα, δοκιμή σύμφωνα με το σημείο 9.21.1.1

(4) 9.21.1.4 Επιβεβαιώνεται η ορθή λειτουργία όταν το υπολειπόμενο παλλόμενο συνεχές ρεύμα επικαλύπτεται σε συνεχές ρεύμα 0,006A.

• Τύπος F

(1) 9.1.2 Ελέγχεται η ορθή λειτουργία όταν το συνδυασμένο υπολειμματικό ρεύμα αυξάνεται σταθερά.

(2) 9.1.3 Ελέγχεται η ορθή λειτουργία όταν το συνδυασμένο υπολειμματικό ρεύμα εφαρμόζεται ξαφνικά. Ελέγχεται ο χρόνος σπάσματος του RCD, το ρεύμα δοκιμής βαθμολογείται σε 1,4In x 5In.

(3) 9.1.4 Επιβεβαιώνεται η ορθή λειτουργία ενός τετραπόλων RCD τύπου F όταν εμφανίζεται εναπομείναντα ρεύμα όταν τροφοδοτούνται μόνο δύο πόλοι.

Δοκιμάστε το τετραπολικό προϊόν σύμφωνα με το σημείο 9.1.2, αλλά δοκιμάστε μόνο τον ουδέτερο αγωγό και μία από τις γραμμές.

(4) 9.1.6 Ελέγχεται η απόδοση υπό υπολειμματικό ρεύμα εισροής. Εφαρμόζεται παλμός με μέγιστο ρεύμα 10Ind, μετριέται 3 φορές προς τα εμπρός και 3 φορές προς τα πίσω.και το προϊόν δεν εκτοξεύεται.

(5) 9.1.7 Ελέγχεται η ορθότητα όταν ένα παλμικό εναπομείναντα ρεύμα συνεχούς ρεύματος επικαλύπτεται με ένα συνεχές ρεύμα 10mA. Επιβάλλεται ένα συνεχές εναπομείναντα ρεύμα 10mA στο εναπομείναντο ρεύμα ρεύματος ρεύματος ρεύματος με ονομαστική συχνότητα.

• Τύπος Β

(1) 9.2.1.2 Επιβεβαίωση της ορθότητας για εναλλασσόμενα κυματοειδή ρεύματα εναλλασσόμενου ρεύματος 1000 Hz και κάτω

α. Αργή αύξηση από 0,2 ίντσες στην υπολειπόμενη τιμή ενεργού ρεύματος που καθορίζεται στον πίνακα 2 εντός 30 δευτερολέπτων.

β. Ελέγξτε το ρεύμα διακοπής. Εάν το ρεύμα που καθορίζεται στον πίνακα 2 εμφανιστεί ξαφνικά, δοκιμάστε τον χρόνο ενεργοποίησης του προϊόντος.

Γενικό RCD: T<0,3s RCD τύπου S: 0,13s ≤ T <0,5s

(2) 9.2.1.3 Επιβεβαίωση της ορθής λειτουργίας όταν το εναλλασσόμενο ρεύμα εναλλάσσεται με το ομαλό εναλλασσόμενο ρεύμα συνεχούς ρεύματος.

Το 0,4-πλάσιο του ονομαστικού υπολειπόμενου ρεύματος λειτουργίας τοποθετείται στο υπολειπόμενο ρεύμα εναλλασσόμενου ρεύματος (τύπος εναλλασσόμενου ρεύματος) με ονομαστική συχνότητα.

Καθαρό εναπομείναντα ρεύμα συνεχούς ρεύματος ή 10mA καθαρό εναπομείναντο ρεύμα συνεχούς ρεύματος (το μεγαλύτερο από τα δύο).

(3) 9.2.1.4 Ορθή λειτουργία όταν το παλμικό εναπομένουμενο ρεύμα συνεχούς ρεύματος επικαλύπτεται με ομαλό εναπομένουμενο ρεύμα συνεχούς ρεύματος

Ένα ομαλό εναπομείναντα ρεύμα συνεχούς ρεύματος 0.4 φορές το ονομαστικό υπολειμματικό ρεύμα λειτουργίας ή ένα συνεχές υπολειμματικό ρεύμα 10mA (το μεγαλύτερο από τα δύο) επικάπτεται στο εναλλασσόμενο υπολειμματικό ρεύμα ονομαστικής συχνότητας (τύπου Α), γωνία 0°).

(4) 9.2.1.5 Επιβεβαιώνεται η ορθή λειτουργία όταν ένα εναπομείναντα ρεύμα συνεχούς ροής παράγεται από ένα κυκλώμα διφορέας.

α. Αργά αυξήστε το ρεύμα από 0,2 σε 2 ίντσες για να δοκιμάσετε το ρεύμα εκτόξευσης του προϊόντος.

Β. Σύμφωνα με την τιμή ρεύματος που καθορίζεται στον πίνακα 1, προσθέστε ξαφνικά ρεύμα διαρροής και δοκιμάστε το χρόνο εκτόξευσης του προϊόντος.

(5) 9.2.1.6 Επιβεβαίωση της ορθής λειτουργίας όταν παράγεται εναπομείναντα ρεύμα συνεχούς ρεύματος σε κύκλωμα ευθυγραμμιστή τριστάσιας τροφοδοσίας

α. Αργά αυξήστε το ρεύμα από 0,2 σε 2 ίντσες για να δοκιμάσετε το ρεύμα εκτόξευσης του προϊόντος.

Β. Σύμφωνα με την τιμή ρεύματος που καθορίζεται στον πίνακα 1, αυξήστε ξαφνικά το ρεύμα διαρροής και δοκιμάστε το χρόνο εκτόξευσης του προϊόντος.

(6) 9.2.1.7.1 Επιβεβαιώνεται η ορθή λειτουργία χωρίς φορτίο κατά την εξομάλυνση του εναπομείναντος συνεχούς ρεύματος

α. Αργά αυξηθεί από 0,2 σε 2 για να δοκιμαστεί το ρεύμα εκτόξευσης του προϊόντος.

β. Ξαφνική αύξηση του ρεύματος διαρροής σύμφωνα με την τιμή ρεύματος που καθορίζεται στον πίνακα 1 για τη δοκιμή του χρόνου εκτόξευσης του προϊόντος.

(7) 9.2.1.7.2 Υπό φορτίο, επαληθεύεται η ορθή λειτουργία με ομαλό εναπομείναντα ρεύμα συνεχούς ρεύματος.

Δοκιμάστε το ρεύμα εκτόξευσης του προϊόντος αυξάνοντας σιγά σιγά το ρεύμα από 0,2 ίντσες σε 2 ίντσες.

(8) 9.2.3 Επιβεβαιώνεται η ορθή λειτουργία των τριών και τεσσάρων πόλων RCD τύπου Β όταν τροφοδοτούνται μόνο δύο πόλοι.

Εκτελείται η δοκιμή σύμφωνα με το σημείο 9.2.1.2 και 9.2.1.7.1, παρέχοντας μόνο ουδέτερη και μονοφασική (ενιαία φάση) ισχύ.

(9) 9.2.4 Μετά τη δοκιμή, επαληθεύεται ότι το RCD

εκκινάται από ρεύμα δοκιμής 2,5 ίντσες συνεχούς.
