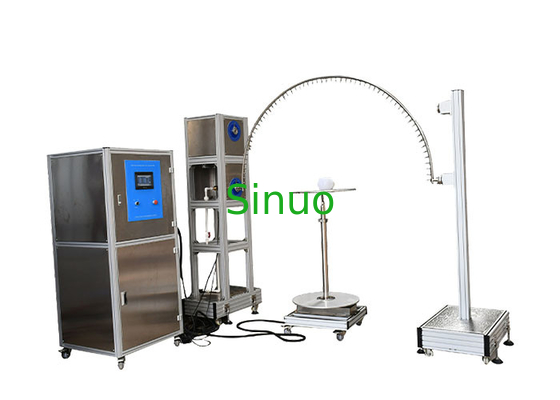

IEC60529 2013 IPX3~4 Δοκιμαστικό σύστημα ταλαντευόμενων σωλήνων

Αριθ.

Στοιχείο

παράμετροι

1

Παροχή νερού

Ροή του νερού rate>10L/min±5% καθαρό νερό χωρίς συνυπολογισμό.
Αυτή η συσκευή είναι εξοπλισμένη με τη μονάδα διήθησης καθαρού νερού

2

Το μέγεθος του ταλαντεμένος σωλήνα

Ερχόμενος με R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, ταλαντεμένος σωλήνες R1600mm, φιαγμένοι από ανοξείδωτο

3

Τρύπα βελόνων

Φ0.4mm

4

Συμπεριλαμβανόμενη γωνία δύο τρυπών

IPX3: 120° IPX4: 180°

5

Ταλαντεμένος γωνία ταλάντευσης σωλήνων

Μέγιστο ±175° μπορεί να προετοιμαστεί
(Σημείωση: τα πρότυπα απαιτούν IPX3: 120° IPX4: 360°, αλλά λόγω υπάρχει περιστροφική πλάκα κάτω από τον ταλαντεμένος σωλήνα κατά τη διάρκεια της δοκιμής, έτσι 360° δεν μπορεί πραγματοποιημένος κατά τη διάρκεια της πραγματικής δοκιμής, εάν χωρίς περιστροφική πλάκα, κατόπιν 360° μπορεί να επιτευχθεί)

6

Βρέχοντας ταχύτητα

IPX3: 4s/time (2×120°)
IPX4: 12s/time (2×360°)

7

Ροή του νερού

Μπορέστε να τεθείτε σύμφωνα με το μέγεθος της ταλάντευσης και τον αριθμό των τρυπών καρφιτσών (0,07 L/minX ανά τρύπα)

8

Εξεταστικός χρόνος

1-99999S μπορεί να προετοιμαστεί

9

Μετρητής πίεσης

0~0.25MPa

10

Περιστροφική πλάκα

Διάμετρος: Φ600mm, ταχύτητα περιστροφής: 1r/min, ικανότητα ρουλεμάν: ≤50kgs

11

Απαιτήσεις περιοχών

Το αφιερωμένο δωμάτιο δοκιμής IP αδιάβροχο, το έδαφος πρέπει να είναι επίπεδο με το φωτισμό.
10A το διακόπτη διαρροής (ή την υποδοχή) που χρησιμοποιείται στεγανοποιήστε για τον εξοπλισμό. Με την καλή λειτουργία της εισροής και της αποξήρανσης.
Επίγεια εγκατάσταση.

12

Ηλεκτρικός έλεγχος

PLC & οθόνη αφής

13

Παροχή ηλεκτρικού ρεύματος για αυτόν τον εξοπλισμό

Εναλλασσόμενο ρεύμα 380V, 50Hz, 4KW
