IEC60898-1 Ρήτρα 9.10 Εξοπλισμός Ολοκληρωμένης Δοκιμής Διακοπής Κυκλώματος

Τμήμα IEC60898-1 9.10 Συμπληρωματικό εξοπλισμό δοκιμής για την εκτόξευση διακόπτη κυκλωμάτων

Πληροφορίες για το προϊόν:

Ο εξοπλισμός αυτός δοκιμής διακόπτη έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις τεχνικές απαιτήσεις που παρέχονται από τους πελάτες.10/ GB10963.1-2005 ρήτρα 9.10, GB14048.1-2006 παράγραφος 7.2.1, και JB/T8979-2006, παράγραφος 8.13.

Μπορεί να δοκιμάσει τα χαρακτηριστικά καθυστερημένης ενεργοποίησης του διακόπτη: δηλαδή, εφαρμόζει 1,13 φορές, 1,45 φορές και 2,55 φορές το ονομαστικό ρεύμα για να δοκιμάσει εάν ενεργοποιείται εντός του καθορισμένου χρόνου.

Μπορεί επίσης να δοκιμάσει τα χαρακτηριστικά στιγμιαίας εκτόξευσης του διακόπτη κυκλώματος, δηλαδή να εφαρμόσει 3 ~ 20 φορές το ονομαστικό ρεύμα για να δοκιμάσει εάν εκτοξεύεται εντός του καθορισμένου χρόνου.

Είναι κατάλληλο για ηλεκτρονικές δοκιμές πριν από την παράδοση διακόπτες κυκλώματος με τοποθετημένη θήκη και μικρών διακόπτες κυκλώματος.Είναι ένας απαραίτητος εξοπλισμός για την ηλεκτρική δοκιμή των κατασκευαστών διακόπτηΟ εξοπλισμός αυτός έχει τις λειτουργίες της ταχείας εγκατάστασης του προϊόντος, της αυτόματης δοκιμής και της αυτόματης κρίσης.

Το κουτί εξοπλισμού είναι συναρμολογημένο με υψηλής ποιότητας αλουμινένιο χάλυβα, η πλάκα ψεκαστεί με μέταλλο και η επιφάνεια ψεκαστεί με αντιστατικό, αντιτριβή και αντιδιάβρωση.Το άνω μέρος του εξοπλισμού είναι εξοπλισμένο με πάνελΟ εξοπλισμός είναι λογικά σχεδιασμένος, εύκολος στη χρήση, απλός στη λειτουργία, αξιόπιστος στις επιδόσεις,και όμορφη στην εμφάνιση..

Μέθοδος δοκιμής:

Ο εξοπλισμός δοκιμής αυτός υιοθετεί την αρχή της χαμηλής τάσης και υψηλού ρεύματος, χρησιμοποιεί τον εσωτερικό μετασχηματιστή απομόνωσης υψηλού ρεύματος για ρεύμα εξόδου,ορίζει το μέγεθος του ρεύματος μέσω της οθόνης αφής για να ελέγξει τη σταθερή πηγή ρεύματος, και η πηγή σταθερού ρεύματος ελέγχει το μέγεθος της πρωταρχικής τάσης εισόδου του μετασχηματιστή για την προσαρμογή του μεγέθους του ρεύματος εξόδου.Ο χρόνος δοκιμής ρυθμίζεται μέσω της οθόνης αφής και συγκρίνεται με τον χρόνο δοκιμής για να κρίνει την ποιότητα του διακόπτη.

Η ισχύς εισόδου του εξοπλισμού: τριφασική 380V/50HZ/10KVA.

Χαρακτηριστικά δοκιμής διακόπτες κυκλώματος με τοποθετημένη θήκη: μικρά χαρακτηριστικά στιγμιαίας εκτόξευσης, καθυστερημένα χαρακτηριστικά εκτόξευσης, δοκιμή αύξησης της θερμοκρασίας

Τρόπος ελέγχου: PLC χειρισμός με οθόνη αφής

Τεχνικές παραμέτρους:

1. Κάμαρα σταθερής θερμοκρασίας

• Ο θάλαμος σταθερής θερμοκρασίας συνδυάζεται με τη μηχανή δοκιμής για τη διατήρηση της θερμοκρασίας: θερμοκρασία δωματίου ~ 50 βαθμούς, ανάλυση θερμοκρασίας 0,1 βαθμούς, σταθερότητα θερμοκρασίας ± 1 βαθμός.

2Παράμετρος καθυστέρησης:

• Εξαγωγικό ρεύμα εναλλασσόμενου ρεύματος: 3~350A·
• Η τάση εξόδου AC: 0 ~ 5V.
• Διάδρομος ρεύματος εξόδου: 1 διαδρομή, οι επαφές διακόπτη πολλαπλών P συνδέονται σε σειρά για τη δοκιμή πολλών διακόπτες.
• Δοκιμή μικρών προϊόντων διακόπτη: 3~125A
• Σχήμα κύματος ρεύματος εξόδου: κύμα sinus (διαστρέβλωση κύματος ρεύματος του εξοπλισμού διόρθωσης δεν υπερβαίνει το 5%, σφάλμα συστήματος δεν υπερβαίνει το 3%)
• Τρόπος ελέγχου ρεύματος: αυτόματη ρύθμιση, ρεύμα ρυθμίζεται στην οθόνη αφής.
• Η ακρίβεια ρεύματος: επίπεδο 0,5;
• Ακριβότητα τάσης: 0,5 επίπεδο.
• Αναλογία μετασχηματιστή: 400/5A·
• Χρόνος δοκιμής: 1~999999s.
• Μετά την εφαρμογή 1,13 φορές το ρεύμα, αυξάνεται αυτόματα σε 1,45 φορές το ρεύμα σε 5 δευτερόλεπτα.

3Παράμετροι δοκιμής στιγμιαίας εκτόξευσης:

• Εγκατάσταση: υιοθετεί μέθοδο τερματικού, στιγμιαίου ενός σταθμού· πληροί τον διακόπτη κυκλώματος 1-4P
• ρεύμα εξόδου: AC 100A~10000A·
• Αριθμός διαδρομών ρεύματος εξόδου: 1 διαδρομή,
• Σήμερα ακρίβεια: 5 επίπεδα.
• Ανάλυση: 1A
• Η ταχύτητα δοκιμής ≤ 0,2 s.
• Διάταξη ανώτατου ορίου χρόνου δράσης: 1~200 ms.
• Ορισμός του κατώτερου ορίου χρόνου δράσης: 1~200 ms.
• Σταθμός δοκιμής: 1 σταθμός
• Μέθοδος ελέγχου εξοπλισμού: PLC+ελέγχος με οθόνη αφής
• Χρονοδιάγραμμα: 1 έως 999 ms.
• Δραστηριότητα προστασίας: προστασία από βραχυκύκλωμα, προστασία από υπερφόρτωση, προστασία από διαρροές.
• θερμοκρασία περιβάλλοντος: 0 ~ +40°C·
• 15) Σχετική υγρασία: (20 ~ 90)% RH·
• Μέγεθος του πλαισίου: μήκος 100*εύρος 780*ύψος 1600

4Δοκιμή αύξησης θερμοκρασίας:

• Όταν ο διακόπτης βρίσκεται σε κανονικές συνθήκες εργασίας και δοκιμάζεται σύμφωνα με τις καθορισμένες συνθήκες,η αύξηση της θερμοκρασίας κάθε στοιχείου δεν πρέπει να υπερβαίνει την οριακή τιμή που καθορίζεται στον πίνακα 7;
• Ο διακόπτης δεν πρέπει να έχει υποστεί ζημιά που να επηρεάζει τη λειτουργία του ή την ασφαλή χρήση του.
• μέτρηση θερμοκρασίας 8 οδών, ανάλυση θερμοκρασίας 0,1 βαθμού·
• Σύνδεσμοι για δοκιμή αύξησης θερμοκρασίας: 1, 1.5, 2, .5, 4, 6, 10, κάθε προδιαγραφή έχει μήκος 1 μέτρο, 5 τεμάχια το καθένα.
• Σύρμα για δοκιμή αύξησης της θερμοκρασίας: 16, 25, 50, κάθε προδιαγραφή είναι 2 μέτρα, 5 κομμάτια το καθένα.
• Ειδική κόλλα για την αύξηση της θερμοκρασίας: 1 φιάλη.
• νερό διάλυσης κόλλας: 1 μπουκάλι·
• Πεδίο μέτρησης 0 έως 200 βαθμούς·
• μοντέλο θερμοσύνδεσης: τύπου T·
• Με απεικόνιση καμπύλης θερμοκρασίας· με πίνακα καταγραφής δεδομένων θερμοκρασίας.

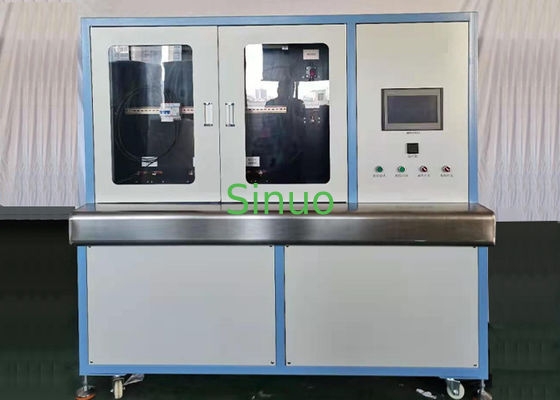

Παράσταση δείγματος:
