Δοκιμαστής υπολειμματικού ρεύματος IEC 61009-1 για διακόπτη κυκλωμάτων 500A

Δοκιμαστής υπολειμματικού ρεύματος IEC 61009-1 για διακόπτη κυκλωμάτων 500A

Σύνοψη εξοπλισμού:

1Ελεγκτής διαρροής:

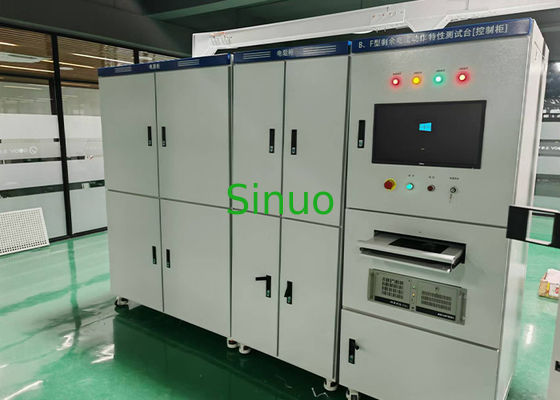

Το ντουλάπι ελέγχου διαρροής αποτελείται κυρίως από τρεις δοκιμαστές διαρροής (S1 κλειστή διαρροή, B τύπου 10A διαρροή και 500A διαρροή) μαζί με το κυκλώμα ελέγχου.
Υποστηρίζει ολοκληρωμένες δοκιμές όλων των τύπων διακόπτες υπολειμματικού ρεύματος (RCCB) που χρησιμοποιούνται επί του παρόντος, συμπεριλαμβανομένων:

• Τύπος εναλλακτικού ρεύματος(50Hz sinus wave AC)
• Τύπος(50Hz sinus wave AC + παλμικό DC)
• Τύπος F(μεταβλητή συχνότητα AC και σύνθετα κύματα)
• Τύπος Β(τύπος όλων των λειτουργιών)

Είναι ικανό να παράγει και να δοκιμάζει διάφορες μορφές υπολειμματικών ρευμάτων, όπως:

• Σινουσοειδές εναλλασσόμενο ρεύμα σε συχνότητες 150Hz, 400Hz, 1000Hz και κάτω
• Άλλαγμα εναλλασσόμενου ρεύματος σε αδιάβροχο εναλλασσόμενο ρεύμα συνεχούς
• Παλμικό εναπομείναντα ρεύμα συνεχούς ρεύματος επικαλυμμένο με ομαλό εναπομείναντο ρεύμα συνεχούς ρεύματος
• Συνεχές εναπομείναντα ρεύμα που παλμάρει, που παράγεται από κυκλώματα δι- ή πολυ-φασικών ευθυγραμμιστών
• Ακατάπαυστα εναπομείναντα ρεύματα συνεχούς ρεύματος

2Αυτοματοποιημένο σύστημα ελέγχου:
Το αυτόματο σύστημα ελέγχου αποτελείται κυρίως από:

• Βιομηχανικός υπολογιστής Advantech (i7 CPU, 8G RAM)
• 21οθόνη LCD 0,5-ιντσών
• Επικοινωνιακό διακόπτη ακουστικής επαφής HMI MCGS
• Ενότητες απόκτησης ηλεκτρικών παραμέτρων Qingzhi
• Η Omron PLC
• Διαφορετικά στοιχεία ελέγχου χαμηλής τάσης
• Μετασχηματιστές δειγματοληψίας και άλλα υποστηρικτικά μέρη

3. 125A ρεύμα φορτίου:
Το σύστημα φορτίου παρέχειπλήρως αντίστατο φορτίο ρυθμιζόμενο από 1A έως 125A, αποτελείται από πολλαπλές παράλληλες αντίστασεις με ειδικές τιμές (0,5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A).
Η εναλλαγή φορτίου ελέγχεται από επαγωγούς, μεαυτόματη ρύθμιση και ταυτόχρονη λειτουργία σε τρεις φάσεις.

Τεχνική παράμετρος

Περιεχόμενο της δοκιμής

Τύπος εναλλακτικού ρεύματος
(1) όταν δεν υπάρχει φορτίο, χρησιμοποιείται το υπολειπόμενο ρεύμα για τη δοκιμή.

(2) Όταν το εναπομένουμενο ρεύμα αυξάνεται σταθερά, επαληθεύεται η ορθότητα της ενέργειας.

(3) Όταν το υπολειμματικό ρεύμα είναι κλειστό, επαληθεύεται η ορθότητα της ενέργειας.

(4) Όταν εμφανίζεται ξαφνικά το υπολειπόμενο σινουσοειδές ρεύμα εναλλασσόμενου ρεύματος, επαληθεύεται η ορθότητα της ενέργειας.

Τύπος S: Όταν το υπολειπόμενο ρεύμα και ο χρόνος δοκιμής του πίνακα 2 προστίθενται ξαφνικά, το προϊόν δεν εκκινείται.

(5) Όταν εμφανίζεται ξαφνικά η τιμή του υπολειπόμενου ρεύματος μεταξύ 5In και 500A, επαληθεύεται η ορθότητα.
Οι τρέχουσες κατηγορίες είναι: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) Όταν είναι υπό φορτίο, δοκιμή με εναπομένουμενο ρεύμα.
Όταν το ρεύμα είναι χαμηλότερο από το ονομαστικό ρεύμα, δοκιμή σύμφωνα με το σημείο 9.9.2.2 και 9.9.2.3.

(7) Ειδικές συνθήκες δοκιμής για τα RCD των οποίων η λειτουργική λειτουργία συνδέεται με την τάση τροφοδοσίας.
Δοκιμή με 0,85 φορές και 1,1 φορές τη ονομαστική τάση.

Τύπος
(1) Επιβεβαιώνεται η ορθή λειτουργία όταν το εναπομείναντα παλμικό ρεύμα συνεχίζει να αυξάνεται

(2) Επιβεβαίωση της ορθής λειτουργίας σε περίπτωση αιφνίδιας εναπομείναντος παλμώντος συνεχούς ρεύματος

(3) Ορθή λειτουργία υπό φορτίο.21.1.1

(4) Ελέγξτε την ορθή λειτουργία όταν το εναπομείναντα παλμικό ρεύμα συνεχούς ρεύματος επικαλύπτεται με 0,006A συνεχούς ρεύματος

Τύπος F
(1) Ελέγχεται η ορθή λειτουργία όταν το συνδυασμένο υπολειμματικό ρεύμα αυξάνεται σταθερά.

(2) Ελέγχεται η ορθή λειτουργία όταν το συνδυασμένο υπολειμματικό ρεύμα εφαρμόζεται ξαφνικά.

(3) Ελέγχεται η ορθή λειτουργία ενός τετραπολικού RCD τύπου F όταν εμφανίζεται εναπομείναντα ρεύμα όταν τροφοδοτούνται μόνο δύο πόλοι.
Δοκιμάστε το τετραπολικό προϊόν σύμφωνα με το σημείο 9.1.2, αλλά δοκιμάστε μόνο τον ουδέτερο αγωγό και μία από τις γραμμές.

(4) Ελέγξτε την απόδοση υπό εναπομείναντα ρεύματα εισόδου.και το προϊόν δεν εκτοξεύεται.

(5) Ελέγξτε την ορθότητα όταν ένα παλμικό εναπομένουμενο ρεύμα συνεχούς ρεύματος επικαλύπτεται με ένα συνεχές ρεύμα 10mA.

Τύπος Β
(1) Επιβεβαίωση της ορθότητας για εναλλασσόμενα κυματοειδή ρεύματα εναλλασσόμενου ρεύματος 1000 Hz και κάτω
α. Αργή αύξηση από 0,2 ίντσες στην υπολειπόμενη τιμή ενεργού ρεύματος που καθορίζεται στον πίνακα 2 εντός 30 δευτερολέπτων.
β. Ελέγξτε το ρεύμα διακοπής. Εάν το ρεύμα που καθορίζεται στον πίνακα 2 εμφανιστεί ξαφνικά, δοκιμάστε τον χρόνο ενεργοποίησης του προϊόντος.
Γενικό RCD: T<0,3s RCD τύπου S: 0,13s ≤ T <0,5s
IEC 62423 Σύστημα δοκιμής υπολειμματικού ρεύματος για διακόπτη 500A 0

(2)Ελέγχος της ορθής λειτουργίας όταν το εναλλασσόμενο ρεύμα εναλλάσσεται με το συνεχές ρεύμα.
Το 0,4-πλάσιο του ονομαστικού υπολειπόμενου ρεύματος λειτουργίας τοποθετείται στο υπολειπόμενο ρεύμα εναλλασσόμενου ρεύματος (τύπος εναλλασσόμενου ρεύματος) με ονομαστική συχνότητα.
Καθαρό εναπομείναντα ρεύμα συνεχούς ρεύματος ή 10mA καθαρό εναπομείναντο ρεύμα συνεχούς ρεύματος (το μεγαλύτερο από τα δύο).

(3) Ορθή λειτουργία όταν το παλμικό εναπομείναντα ρεύμα συνεχούς ρεύματος επικαλύπτεται με ομαλό ρεύμα συνεχούς ρεύματοςυπόλοιπο ρεύμα
Δοκιμαστικό σύστημα IEC 62423 για το διακόπτη κυκλωμάτων 500A για το υπολειπόμενο ρεύμα 1
Ένα ομαλό εναπομείναντα ρεύμα συνεχούς ρεύματος 0.4 φορές το ονομαστικό υπολειμματικό ρεύμα λειτουργίας ή ένα συνεχές υπολειμματικό ρεύμα 10mA (το μεγαλύτερο από τα δύο) επικάπτεται στο εναλλασσόμενο υπολειμματικό ρεύμα ονομαστικής συχνότητας (τύπου Α), γωνία 0°).

(4) Επιβεβαιώνεται η ορθή λειτουργία όταν ένα εναπομένουμενο ρεύμα συνεχούς ρεύματος παράγεται από ένα κυκλώμα διφορέα
α. Αργά αυξήστε το ρεύμα από 0,2 σε 2 ίντσες για να δοκιμάσετε το ρεύμα εκτόξευσης του προϊόντος.
Β. Σύμφωνα με την τιμή ρεύματος που καθορίζεται στον πίνακα 1, προσθέστε ξαφνικά ρεύμα διαρροής και δοκιμάστε το χρόνο εκτόξευσης του προϊόντος.
Δοκιμαστικό σύστημα IEC 62423 για το διακόπτη κυκλωμάτων 500A για την δοκιμή υπολειμματικού ρεύματος 2

(5) Επιβεβαίωση της ορθής λειτουργίας όταν παράγεται εναπομείναντα ρεύμα συνεχούς ρεύματος σε κύκλωμα διορθωτή τριστάσης
α. Αργά αυξήστε το ρεύμα από 0,2 σε 2 ίντσες για να δοκιμάσετε το ρεύμα εκτόξευσης του προϊόντος.
Β. Σύμφωνα με την τιμή ρεύματος που καθορίζεται στον πίνακα 1, αυξήστε ξαφνικά το ρεύμα διαρροής και δοκιμάστε το χρόνο εκτόξευσης του προϊόντος.
Δοκιμαστικό σύστημα IEC 62423 για το διακόπτη κυκλωμάτων 500A για το υπολειπόμενο ρεύμα 3

(6) Ελέγχεται η ορθή λειτουργία χωρίς φορτίο κατά την εξομάλυνση του εναπομείναντος συνεχούς ρεύματος
α. Αργά αυξηθεί από 0,2 σε 2 για να δοκιμαστεί το ρεύμα εκτόξευσης του προϊόντος.
β. Ξαφνική αύξηση του ρεύματος διαρροής σύμφωνα με την τιμή ρεύματος που καθορίζεται στον πίνακα 1 για τη δοκιμή του χρόνου εκτόξευσης του προϊόντος.
Δοκιμαστικό σύστημα IEC 62423 για το διακόπτη κυκλωμάτων 500A για την δοκιμή του υπολειμματικού ρεύματος 4

(7) Υπό φορτίο, επαληθεύεται η ορθή λειτουργία με ομαλό εναπομείναντα ρεύμα συνεχούς ρεύματος.
Δοκιμάστε το ρεύμα εκτόξευσης του προϊόντος αυξάνοντας σιγά σιγά το ρεύμα από 0,2 ίντσες σε 2 ίντσες.

(8) Επιβεβαιώνεται η ορθή λειτουργία των τριών και τεσσάρων πόλων RCD τύπου Β όταν τροφοδοτούνται μόνο δύο πόλοι.
Εκτελείται η δοκιμή σύμφωνα με το σημείο 9.2.1.2 και 9.2.1.7.1, παρέχοντας μόνο ουδέτερη και μονοφασική (ενιαία φάση) ισχύ.

(9) Μετά τη δοκιμή, επαληθεύεται ότι το RCD ενεργοποιείται με ρεύμα δοκιμής ίσου με 2,5 In.

Τρέχουσα φόρμα κύματος εξόδου

1Τύπος Α 0°

2Τύπος Α 90°

3Τύπος Α 135°

4. Τύπος AC

5. DC+

6. AV τύπου 1000Hz

7. DC2P

8Συνθετικό κύμα.

9Χρόνος δράσης AC300mA

10. Χρόνος δράσης DC1000mA
