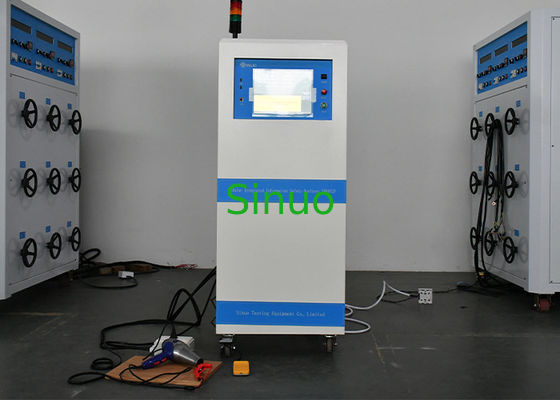

Διακόπτης κυκλώματος IEC 61009-1 Μονάδα Ενσωματωμένων Πληροφοριών Αναλυτής Ασφάλειας

Αναλυτής Ασφάλειας Πληροφοριών Ενσωματωμένου Μονάδας Διακοπτών IEC 61009-1

Αξιολόγηση Προϊόντων:

Αυτός ο εξοπλισμός δοκιμών ηλεκτρικής ασφάλειας συμμορφώνεται με πολλαπλά διεθνή πρότυπα, συμπεριλαμβανομένων των IEC 61009-1:2012, IEC 60898-1:2015 (Ρήτρα 9.7), μεταξύ άλλων. Ενσωματώνει επτά βασικές λειτουργίες δοκιμών: αντοχή τάσης AC, αντοχή τάσης DC, αντίσταση μόνωσης, συνέχεια γείωσης, ρεύμα διαρροής, μέτρηση ισχύος και επαλήθευση εκκίνησης χαμηλής τάσης.

Ως αναλυτής συμμόρφωσης ασφάλειας επόμενης γενιάς, το σύστημα υιοθετεί μια εξαιρετικά ενσωματωμένη αρχιτεκτονική, επιτρέποντας την ευέλικτη διαμόρφωση των λειτουργιών δοκιμών ασφάλειας. Υποστηρίζει απρόσκοπτη διασύνδεση πληροφοριών και προσφέρει δυνατότητες όπως η απόκτηση, αποθήκευση, ανάλυση και μετάδοση δεδομένων σε πραγματικό χρόνο. Αυτός ο προηγμένος σχεδιασμός το καθιστά ιδανική λύση για έξυπνα, δικτυωμένα περιβάλλοντα κατασκευής και συστήματα επιθεώρησης εργοστασίων που βασίζονται στο IoT.

Δομή και Χαρακτηριστικά:

• Μοντουλαριακός Σχεδιασμός: Υιοθετεί μια πλήρως μοντουλαριακή δομή με ανεξάρτητες λειτουργικές κάρτες. Πολλαπλές λειτουργίες δοκιμών μπορούν να επιλεγούν και να προσαρμοστούν ευέλικτα σύμφωνα με τις απαιτήσεις, υποστηρίζοντας την ανάπτυξη ενός καινοτόμου συστήματος πωλήσεων και εξυπηρέτησης.

• Δυνατότητα Παράλληλης Δοκιμής: Υποστηρίζει ταυτόχρονη δοκιμή αντοχής τάσης, αντίστασης μόνωσης και συνέχειας γείωσης, μειώνοντας σημαντικά τον συνολικό χρόνο δοκιμής και βελτιώνοντας την απόδοση.

• Έξυπνη Διάγνωση Βλαβών: Εξοπλισμένο με λειτουργία αυτοδιάγνωσης βλαβών, ικανό να εμφανίζει συγκεκριμένες αιτίες βλαβών. Σε συνδυασμό με τη μοντουλαριακή αρχιτεκτονική και τη δυνατότητα απομακρυσμένης αναβάθμισης, επιτρέπει την ταχεία αντιμετώπιση προβλημάτων και τη συντήρηση.

• Απομακρυσμένη Αναβάθμιση Λογισμικού: Υποστηρίζει απομακρυσμένες ενημερώσεις λογισμικού, διασφαλίζοντας την έγκαιρη επίλυση προβλημάτων εφαρμογής και την κάλυψη των εξελισσόμενων αναγκών προσαρμογής.

• Εκφόρτιση Υψηλής Ταχύτητας: Χρησιμοποιεί κατοχυρωμένη τεχνολογία ταχείας εκφόρτισης, επιτρέποντας την ασφαλή εκφόρτιση της υπολειπόμενης τάσης από το υπό δοκιμή αντικείμενο εντός 50 χιλιοστών του δευτερολέπτου.

• Προηγμένη Προστασία Ασφάλειας (GFI): Διαθέτει έξυπνη προστασία υψηλής τάσης με παρακολούθηση των κυκλωμάτων δοκιμής σε πραγματικό χρόνο. Εάν ανιχνευθεί τυχαία ανθρώπινη επαφή με το κύκλωμα υψηλής τάσης, το σύστημα θα διακόψει αυτόματα την έξοδο για να αποτρέψει ηλεκτροπληξία και να διασφαλίσει την ασφάλεια του χειριστή.

• Ασύρματη Συνδεσιμότητα: Η ενσωματωμένη μονάδα WiFi υποστηρίζει σύνδεση σε ασύρματα δίκτυα ή hotspots κινητής τηλεφωνίας, επιτρέποντας απομακρυσμένη διάγνωση, αναβαθμίσεις λογισμικού και μετάδοση δεδομένων για ενσωματωμένες έξυπνες εφαρμογές εργοστασίων.

• Ενσωματωμένη Τροφοδοσία: Περιλαμβάνει ενσωματωμένη τροφοδοσία μεταβλητής συχνότητας ικανή να παρέχει ρυθμιζόμενες εξόδους τάσης και συχνότητας σε πραγματικό χρόνο. Η τυπική διαμόρφωση προσφέρει έξοδο έως και 6 kVA, με επιλογές για υψηλότερες χωρητικότητες διαθέσιμες κατόπιν αιτήματος.

• Ανίχνευση Σφάλματος Τόξου: Ικανό να ανιχνεύει μη φυσιολογικά τόξα ή βραχυκυκλώματα στα κυκλώματα του υπό δοκιμή αντικειμένου, πραγματοποιώντας αποτελεσματικό έλεγχο ελαττωματικών ή επικίνδυνων προϊόντων.

• Ενσωμάτωση Barcode: Υποστηρίζει σάρωση γραμμωτού κώδικα για την έναρξη δοκιμών, την ομαδοποίηση στοιχείων δοκιμής και τη σύνδεση γραμμωτών κωδίκων με δεδομένα δοκιμής για βελτιωμένη ιχνηλασιμότητα και διαχείριση δεδομένων.

• Ολοκληρωμένη Διαχείριση Δεδομένων: Οπτικοποίηση δεδομένων σε πραγματικό χρόνο μέσω γραφημάτων και στατιστικών, διευκολύνοντας τη λεπτομερή ανάλυση και αναφορά. Συμβατό με τα κύρια βάσεις δεδομένων και υποστηρίζει την ενσωμάτωση με MES και άλλα συστήματα πληροφοριών επιχείρησης.

Περιεχόμενο Δοκιμής:

Αντίσταση Γείωσης (GR)
Ονομαστική έξοδος		32A/600mΩ
Εύρος τάσης εξόδου		1.00～32.00A
Ανάλυση τάσης		0.01A
Ακρίβεια τάσης εξόδου		±(1%× καθορισμένη τιμή +3 λέξεις)
Διακυμάνσεις ρεύματος		≤0.4% x Καθορισμένη τιμή/λεπτό
Η τάση εξόδου		3.00-8.00V AC
Η ανάλυση του		0.1V
Η συχνότητα εξόδου		50Hz/60Hz
Ακρίβεια συχνότητας		±0.1Hz
Ρύθμιση άνω/κάτω αντίστασης		0.1-600mΩ
Εύρος αντίστασης	0.1-600mΩ	1.00～10.00A
	0.1 the Rm Ω R=(6400/ καθορισμένη τιμή ρεύματος)m ω	10.10～64.00A
Ανάλυση μέτρησης αντίστασης		0.1/1mΩ
Ακρίβεια μέτρησης αντίστασης		±(1%× τιμή ανάγνωσης +3 λέξεις)
Εύρος μέτρησης τάσης		0.00-6.40V AC
Ανάλυση μέτρησης τάσης		0.01V
Ακρίβεια μέτρησης τάσης		±(1%× τιμή ανάγνωσης +3 λέξεις)
Αντιστάθμιση αντίστασης		0-100mΩ
Η δοκιμή του χρόνου		0,0.3-999.9s
Χρονική ανάλυση		0.1s
Ακρίβεια χρόνου		±(0.2%× τιμή ανάγνωσης +3 λέξεις)



Ρεύμα αφής/ρεύμα διαρροής
Ρύθμιση Δοκιμαστικού Ανιχνευτή	Ρεύμα επαφής γείωσης: G-L, G-N, AUTO (G-L, G-N)
	Ρεύμα επαφής στην επιφάνεια: PH-L, PH-PL
7 είδη κυκλωμάτων προσομοίωσης ανθρώπινου σώματος (MD) είναι στάνταρ (προαιρετικό προσαρμοσμένο δίκτυο ανθρώπινου σώματος)	MD A.	GB12113/IEC60990,GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065
	MD B.	UL1563
	MD C.	GB4943.1/IEC60950-1
	MD D.	UL544P
	MD E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	MD F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	MD G.	GB4943.1/IEC60950-1
Τροφοδοσία δοκιμής		Εναλλαγή πολικότητας: On, Off, Auto
		Μετατροπή γειωμένου και μη γειωμένου: On, Off
		Η μετάβαση μεταξύ της κανονικής κατάστασης σύνδεσης και της μη κατάστασης σύνδεσης της ουδέτερης γραμμής της τροφοδοσίας δοκιμής: ON, OFF
Έξοδος τάσης δοκιμής		Μονοφασική, απαιτεί εξωτερικό μετασχηματιστή απομόνωσης ή τροφοδοσία μεταβλητής συχνότητας; παρέχει την τάση και τη συχνότητα που απαιτούνται για τη δοκιμή.
Ρύθμιση άνω ορίου τάσης δοκιμής		0.0V~300.0V AC
Ρύθμιση κάτω ορίου τάσης δοκιμής		0.0V~300.0V AC
Ανάλυση τάσης δοκιμής		0.1V ; 45Hz~65Hz
Εύρος μέτρησης τάσης δοκιμής		0.0V~300.0V,45Hz~65Hz
Ανάλυση τάσης δοκιμής		0.1V,45Hz~65Hz
Ακρίβεια μέτρησης τάσης δοκιμής		20.0V~300.0V: ±(2%×τιμή ανάγνωσης+3 ψηφία)
Ρεύμα φορτίου		20A
Προστασία υπερεντάσεως		Ρεύμα RMS και χρόνος απόκρισης: 25A＜3s
		Ρεύμα αιχμής και χρόνος απόκρισης: 70A＜10ms
Άνω όριο μέτρησης ρεύματος αφής (ενεργός τιμή)		0.0mA～20.000mA
Κάτω όριο μέτρησης ρεύματος αφής (RMS)		0.0mA～20.000mA
Ανάλυση μέτρησης ρεύματος αφής (RMS)		0.001mA
Σφάλμα κρίσης μέτρησης ρεύματος αφής (RMS)	AC	±(1%×τιμή ανάγνωσης+3 ψηφία)
	15Hz≤f≤ 100kHz	±(1%×τιμή ανάγνωσης+3 ψηφία)
	100kHz＜f≤ 1000kHz	±(2%×τιμή ανάγνωσης+3 ψηφία)
Εύρος αντιστάθμισης ρεύματος αφής		0.000~1.000mA; αυτόματη μέτρηση; μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί
χρόνος δοκιμής		0; (1 ~999.9); 0 είναι άπειρο
Ανάλυση χρόνου δοκιμής		0.1s
ακρίβεια δοκιμής		±( 1% × καθορισμένη τιμή + 1 λέξη)
μέθοδος δοκιμής		AUTO (G-L, G-N); χρόνος για 1 και μισή φορές η καθεμία



Ισχύς φορτίου
Ρυθμίσεις άνω/κάτω ορίου ισχύος		0.0～6000W
Εύρος μέτρησης ισχύος		0.0-999.9W,1000-6000W
Ανάλυση μέτρησης ισχύος		0.1W,1W
Ακρίβεια μέτρησης ισχύος	PF＞0.9	±(0.1%×τιμή ανάγνωσης+0.1%×εύρος)
	PF≤0.9	±(0.4%×τιμή ανάγνωσης+0.1%×εύρος)
Εύρος μέτρησης τάσης		0.0-300.0V
Ανάλυση μέτρησης τάσης		0.1V
Ακρίβεια μέτρησης τάσης		±(0.1%×τιμή ανάγνωσης+0.1%×εύρος)
χρόνος δοκιμής		0,0.3~999.9s
Ανάλυση χρόνου		0.1s
ακρίβεια χρόνου		±(0.2%×καθορισμένη τιμή+1 λέξη)



Εκκίνηση χαμηλής τάσης
Ρύθμιση άνω/κάτω ορίου ρεύματος	0.00-20.00A
Εύρος μέτρησης ρεύματος	0.000-9.999A ,10.00-20.00A
Ανάλυση μέτρησης ρεύματος	0.001A/0.01A
Ακρίβεια μέτρησης ρεύματος	±(0.1%×τιμή ανάγνωσης+0.1%×εύρος)
Εύρος μέτρησης τάσης	0.0-300.0V
Ανάλυση μέτρησης τάσης	0.1V
Ακρίβεια μέτρησης τάσης	±(0.1%×τιμή ανάγνωσης+0.1%×εύρος)
χρόνος δοκιμής	0,0.3~999.9s
Ανάλυση χρόνου	0.1s
ακρίβεια χρόνου	±(0.2%×καθορισμένη τιμή+1 λέξη)



Διαμόρφωση
Διεπαφή επικοινωνίας	WIFI, θύρα δικτύου, USB, RS232 (προαιρετικό RS485, CAN)
Διαστάσεις (Π×Υ×Β), mm	550*1360 (συμπεριλαμβανομένων τροχών χωρίς φως συναγερμού) *600
Αξεσουάρ (στάνταρ)	Κουτί δοκιμής, σφιγκτήρας δοκιμής, διακόπτης ποδιού, φως συναγερμού, εγχειρίδιο οδηγιών



Διεπαφή δοκιμής:
