Διακόπτες IEC 61009-1 500mm Μηχανή Δοκιμής Κρούσης

Τροποποιημένο:	1
τιμή:	Customized
Τυπική συσκευασία:	κοντραπλακέ
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	L/C, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	10 σύνολο το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

SN6618

Εφαρμοσμένο Πρότυπο:

Δελτίο ΕΚ 61009-1

Μάζα αντίκτυπου:

150±1g ((200g)

Μάζα Βάσης Στήριξης:

10±1Kg

Μέγεθος στήριξης τοποθέτησης:

175*175*8 mm

Σειρά δειγμάτων:

Τύπος τοποθέτησης οθόνης/τροχιάς/εξάκλισης/οθόνης

Κεφαλή πρόσκρουσης:

R10 Πολυαμίδιο, Σκληρότητα HR100

Επισημαίνω:

Σύστημα δοκιμής IEC 61000-4-6 BCI

Σύστημα δοκιμής EMC BCI

400MHz εξοπλισμός δοκιμής EMC

Περιγραφή του προϊόντος

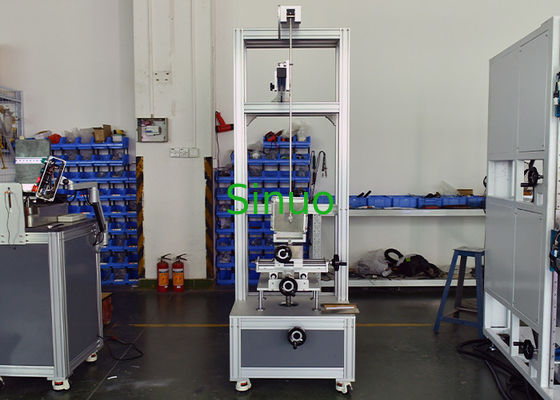

IEC 61009-1 Μηχανή δοκιμής μηχανικών επιπτώσεων 500 mm για διακόπτες κυκλωμάτων

Διαμόρφωση συστήματος:

Ο εξοπλισμός δοκιμής συμμορφώνεται με τις τυποποιημένες απαιτήσεις της IEC 61009-1:2012, IEC60898-1:2015, παράγραφος 9.13, κλπ.

Χρησιμοποιείται για πρίζες διακόπτη, επιφανειακά τοποθετημένα κουτιά εγκατάστασης, επαγγέλματα, διακόπτες αερίου εναλλασσόμενου ρεύματος, κλπ.για την επαλήθευση της αντοχής σε κρούση των εκτεθειμένων μερών που ενδέχεται να υποβληθούν σε μηχανική πρόσκρουση κατά την κανονική χρήση.

Αρχή δοκιμής: Σύμφωνα με την δοκιμή Eha: το εκκρεμές, το στοιχείο πρόσκρουσης απελευθερώνεται ελεύθερα σε ορισμένο ύψος μέσω ενός εκκρεμού ενός μέτρου,χτυπά το δείγμα στο χαμηλότερο σημείο στην κάθετη κατεύθυνση, και μέσω της μετατροπής της βαρυτικής δυναμικής ενέργειας σε κινητική ενέργεια, επιτυγχάνεται ο σκοπός της δοκιμής πρόσκρουσης στο δείγμα.

Χαρακτηριστικά: Ο εξοπλισμός αυτός, γνωστός και ως συσκευή δοκιμής πρόσκρουσης με εκκρεμές χαμηλής ενέργειας, υιοθετεί δομή που στέκεται στο πάτωμα και δεν χρειάζεται εγκατάσταση.Η στήριξη τοποθέτησης δείγματος μπορεί να ρυθμιστεί προς τα πάνω και προς τα κάτωΤαυτόχρονα, μπορεί να ρυθμίζεται γύρω από τον άξονα κάθετο προς την πλάκα στερέωσης και η πλάκα στερέωσης μπορεί να περιστρέφεται γύρω από τον κατακόρυφο άξονα,συνολικά ρυθμιζόμενα wuzhou2Η ράβδος κλίσης μπορεί να ρυθμίσει τη γωνία απελευθέρωσης μέσω της κλίσης, έτσι ώστε να επιτευχθεί η επίδραση σε διαφορετικές θέσεις της μπροστινής και πλευρικής πλευράς του δείγματος,που καλύπτει τις απαιτήσεις δοκιμών πρόσκρουσης για τα περισσότερα παρόμοια προϊόντα.

Τεχνικές παραμέτρους:

Σχήμα	Υδροξείδιο
Εφαρμόσιμο εύρος δειγματοληψίας	Εγκαταστάτης πίνακα, ελαστικό, ενσωματωμένος, διακόπτης πίνακα
Κεφαλή στοιχείου πρόσκρουσης	R10 πολυαμίδιο, σκληρότητα HR100
Μάζα στοιχείου πρόσκρουσης (ισοδύναμη μάζα)	150±1g ((200g)
Ποιότητα στερεοθέτησης	10±1Kg
Κράτες τοποθέτησης	Μπορεί να περιστραφεί ± 90 ° γύρω από την πλάκα στερέωσης, η πλάκα στερέωσης μπορεί να περιστραφεί ± 90 ° γύρω από τον κάθετο άξονα, X, Y, Z τρεις άξονες μπορούν να ρυθμιστούν
Ρυθμισμός θέσης	Κράφτης X-100100mm, Y-100100mm, Z-100100mm ρυθμιζόμενο χρονομέτρου
Κουνούμενο εκκρεμές	Κεραυνό από χάλυβα με μήκος 1000±1mm, μάζα 100±1g, εξωτερική διάμετρο 9 mm και πάχος τοιχώματος 0,5 mm
Υψόμετρος κρούσης	0-500 mm, οθόνη κλίμακας (αντίστοιχη μετατροπή γωνίας)
Πλάκα τοποθέτησης διακόπτη	1751758 στρωμένη πλάκα
Εγκατάσταση δείγματος	Εγκαταστάσεις για την τοποθέτηση διακόπτη, μη κλειστές Πίνακας τοποθέτησης διακόπτη στεγανών για τοποθέτηση
Διάσταση	860 mm × 650 mm × 2000 mm
Βάρος	Περίπου 140 κιλά.

Υψόμετρο πτώσης:

Ενέργεια /J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Εξισοδύναμη μάζα/kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Υψόμετρος πτώσης ± 1% mm	56	(100)	80	(150)	140	200)	(250)	200	280	400	400	300	200	400	500
Σημείωση 1, βλ. Σημείωση 3.2.2Σημείωση 2: Η μονάδα ενέργειας αυτού του μέρους του joule (J) προέρχεται από την τυπική επιτάχυνση βαρύτητας (g), η συνολική τιμή του g: 10m/s2.

Επισκόπηση λεπτομερειών:

Διακόπτες IEC 61009-1 500mm Μηχανή Δοκιμής Κρούσης 2

Διακόπτες IEC 61009-1 500mm Μηχανή Δοκιμής Κρούσης 3
