Ταλαντεμένος άνοιγμα Φ0.4mm οπών καρφίτσας βελόνων εξοπλισμού δοκιμής σωλήνων IPX3 IPX4
| IP Grade: | IPX3 IPX4 | Oscillating Tube Radius: | R200~1600mm προαιρετικός |
| Oscillating Tube Material: | ανοξείδωτο ατσάλι | Needle Pinhole Aperture: | Φ0.4mm |
| Water Flow: | 1-10L/min διευθετήσιμος | Control Method: | PLC & οθόνη αφής |
| High Light: | Chance of Rain θαλάμου δοκιμής,Εξοπλισμός δοκιμής IEC |
||
Ταλαντεμένος σύστημα δοκιμής σωλήνων IPX3 IPX4 για την προστασία ενάντια στον ψεκασμό και το ράντισμα του νερού
Επισκόπηση:
Αυτός ο ανοικτός τύπος IPX3 και το ταλαντεμένος σύστημα δοκιμής σωλήνων IPX4 χρησιμοποιούνται για να ελέγξουν την προστατευτική απόδοση της περίφραξης για τα ηλεκτρονικούς και ηλεκτρικούς προϊόντα, τα αυτοκίνητα, τα μέρη μοτοσικλετών, οικιακές τις συσκευές, τις σφραγίδες και τους λαμπτήρες κάτω από το νερό που ψεκάζει και που καταβρέχει στο βαθμό IPX3 και IPX4.
Πρότυπα υποχωρητικά:
Δομή:

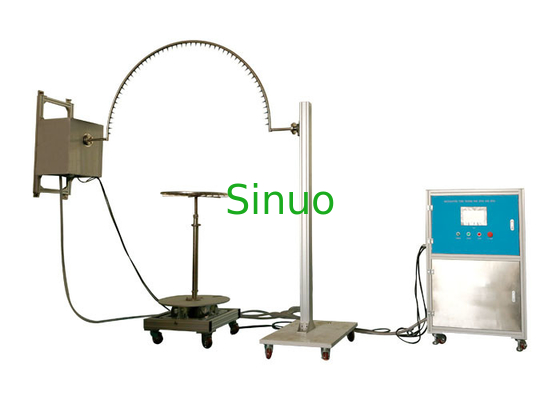

Ο εξοπλισμός δοκιμής αποτελείται από έναν ταλαντεμένος μηχανισμό, ένα ηλεκτρικό γραφείο ελέγχου και μια περιστροφική πλάκα. Ένα τέλος του ταλαντεμένος μηχανισμού τοποθετείται στον τοίχο, και το άλλο τέλος του ταλαντεμένος μηχανισμού καθορίζεται στην υποστήριξη πατωμάτων, ο σωλήνας προκαλείται για να ταλαντευτεί με την οδήγηση μηχανών. Η περιστροφική πλάκα έχει μια ταχύτητα περιστροφής 1r/min, για να κάνει την περίφραξη του δείγματος που καταβρέχεται προς όλες τις κατευθύνσεις. Ο εξοπλισμός δοκιμής είναι εξοπλισμένος με μια καθαρίζοντας συσκευή φίλτρων νερού για να αποτρέψει την παρεμπόδιση οπών καρφίτσας. Αυτό το ολόκληρο σύστημα υιοθετεί την ανοικτή δομή.
Τεχνικές παράμετροι:
| Έλεγχος & λειτουργία | PLC και ευφυές σύστημα ελέγχου οθόνης αφής |
| Ταλαντεμένος ακτίνα σωλήνων |
R200, R400, R600, R800, R1000, R1200, R1400, R1600mm είναι προαιρετικός, φιαγμένος από ανοξείδωτο
|
| Άνοιγμα οπών καρφίτσας βελόνων | Φ0.4mm |
| Διανομή τρυπών ψεκασμού |
IPX3: πέρα από ένα τόξο 60° καθεμία πλευρά του κεντρικού σημείου (120°) IPX4: άνω ολόκληρων των 180° semicircle Τρύπα που χωρίζει κατά διαστήματα: 50mm |
| IPX3/4 μετατροπή | Αλλαγή με την αλλαγή ορισμένων τυφλών βελόνων τρυπών ή των βελόνων μέσω-τρυπών |
| Ταλαντεμένος γωνία | IPX3: 120° (±60°) IPX4: 350° (±175°) |
| Ταλαντεμένος ταχύτητα |
IPX3: 4s το /cycle (2×120°) IPX4: 12s το /cycle (2×350°) |
| Ροή του νερού | 1-10L/min διευθετήσιμος |
| Χρόνος δοκιμής | 0.01S~99.9 το λ., μπορεί να προετοιμαστεί |
| Περιστροφική πλάκα | Διάμετρος: Φ600mm, ταχύτητα περιστροφής: 1r/min, μπορεί να σταματήσει σε 4 γωνίες, ανυψωτικός το ύψος: 3501000mm, χωρητικότητα φορτίων: ≤50kg |
| Μετρητής πίεσης | 0~0.25MPa |
| Σύστημα αποθήκευσης νερού | Το κιβώτιο ελέγχου και η δεξαμενή αποθήκευσης νερού είναι ενσωματωμένα, η δεξαμενή αποθήκευσης νερού είναι εξοπλισμένη με μια βαλβίδα επιπλεόντων σωμάτων σταθμών ύδατος για να ελέγξει αυτόματα τον κολπίσκο νερού, και έχει την υψηλή και χαμηλή ανίχνευση συναγερμών σταθμών ύδατος, για να αποτρέψει αποτελεσματικά την αντλία από την καταστροφή λόγω του ξηρού νερού. |
| Προαιρετικός | Το φορητό ακροφύσιο ψεκασμού σύμφωνα με το IEC 60529m σχήμα 5 είναι προαιρετικό |
| Προστασία ασφάλειας | Προστασία ακολουθίας φάσης, προστασία διαρροής, προστασία έλλειψης νερού, ανώμαλη προστασία |
| Διαστάσεις εξοπλισμού | Σύμφωνα με τα μεγέθη των ταλαντεμένος σωλήνων που επιλέγονται |
Πώς να αλλάξει τους διαφορετικούς ταλαντεμένος σωλήνες;
Τα μέρη σύνδεσης των ταλαντεμένος σωλήνων υιοθετούν τη δομή φλαντζών, η οποία είναι εύκολη για την αποσύνθεση και την εγκατάσταση, και η δομή υποστήριξης μπορεί να είναι κινητή για να επιτύχει τις διαφορετικές αποστάσεις, η οποία κάνει το γενικό σύστημα μπορεί να είναι συμβατή με τα διαφορετικά μεγέθη που ταλαντεύονται τους σωλήνες.
Ένωση φλαντζών
