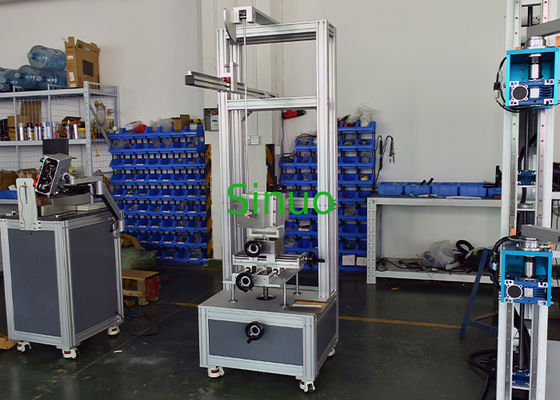

Τμήμα IEC60898-1 9.13 MCB Μηχανικό εξοπλισμό δοκιμής κρούσης 200g
| Sample Range: | Τύπος τοποθέτησης οθόνης/τροχιάς/εξάκλισης/οθόνης | Impact Head: | R10 Πολυαμίδιο, Σκληρότητα HR100 |
| Applied Standard: | IEC60898-1 | Applied Clause: | Ρήτρα 9.13 |
| Impact Mass: | 150±1g ((200g) | Bracket Mass: | 10±1Kg |
| High Light: | συστήματα δοκιμής EMC,ηλεκτρομαγνητικές εξεταστικές υπηρεσίες |
||
Τμήμα IEC60898-1 9.13 MCB Μηχανικό εξοπλισμό δοκιμής κρούσης 200g
Πρότυπα και ρήτρα:
Ο εξοπλισμός δοκιμής συμμορφώνεται με τις τυποποιημένες απαιτήσεις της IEC 60898-1:2015 Ηλεκτρικά εξαρτήματα - Διακόπτες κυκλωμάτων για την προστασία από υπερτάσεις για οικιακές και παρόμοιες εγκαταστάσεις - Μέρος 1:Διακόπτες κυκλωμάτων για ένα.c.ρήτρα λειτουργίας 9.13 Δοκιμή μηχανικών πιέσεων, IEC 61009-1:2012 κλπ..
Σκοπός της δοκιμής:
Χρησιμοποιείται για πρίζες διακόπτη, επιφανειακά τοποθετημένα κουτιά εγκατάστασης, επαγγέλματα, διακόπτες αερίου εναλλασσόμενου ρεύματος, κλπ.για την επαλήθευση της αντοχής σε κρούση των εκτεθειμένων μερών που ενδέχεται να υποβληθούν σε μηχανική πρόσκρουση κατά την κανονική χρήση.
Αρχή δοκιμής:
Σύμφωνα με την δοκιμή Eha: το εκκρεμές, το στοιχείο της πρόσκρουσης απελευθερώνεται ελεύθερα σε ορισμένο ύψος μέσω ενός εκκρεμού ενός μέτρου, χτυπά το δείγμα στο χαμηλότερο σημείο στην κάθετη κατεύθυνση,και μέσω της μετατροπής της βαρυτικής δυναμικής ενέργειας σε κινητική ενέργεια, επιτυγχάνεται ο σκοπός της δοκιμής αντίκτυπου στο δείγμα.
Δομή:
Ο εξοπλισμός αυτός, ο οποίος ονομάζεται επίσης συσκευή δοκιμής της πρόσκρουσης με εκκρεμές χαμηλής ενέργειας, διαθέτει σχεδιασμό τοποθέτησης στο πάτωμα που δεν απαιτεί σταθερή εγκατάσταση.Η συσκευή στερέωσης δείγματος προσφέρει πολλαπλή κατευθυντήρια ρύθμισηΕπιπλέον, επιτρέπει την περιστροφή γύρω από έναν άξονα κάθετο τόσο στην πλάκα τοποθέτησης όσο και γύρω από τον κάθετο άξονα,παρέχοντας πέντε βαθμούς ελευθερίας για ακριβή τοποθέτηση.
Ο βραχίονας εκκρεμές είναι εξοπλισμένος με ρυθμιζόμενο μηχανισμό γωνίας αποδέσμευσης μέσω του σημείου στροφής, ο οποίος επιτρέπει στοχευμένες επιπτώσεις σε διάφορες θέσεις στο μπροστινό μέρος και στις πλευρές του δείγματος.Ο ευέλικτος αυτός σχεδιασμός πληροί πλήρως τις απαιτήσεις δοκιμών κρούσης για την πλειοψηφία παρόμοιων προϊόντων στον κλάδο..
Τεχνικές παραμέτρους:
| Σχήμα | Υδροξείδιο |
| Εφαρμόσιμο εύρος δειγματοληψίας | Εγκαταστάτης πίνακα, ελαστικό, ενσωματωμένος, διακόπτης πίνακα |
| Κεφαλή στοιχείου πρόσκρουσης | R10 πολυαμίδιο, σκληρότητα HR100 |
| Μάζα στοιχείου πρόσκρουσης (ισοδύναμη μάζα) | 150±1g ((200g) |
| Ποιότητα στερεοθέτησης | 10±1Kg |
| Κράτες τοποθέτησης | Μπορεί να περιστραφεί ± 90 ° γύρω από την πλάκα στερέωσης, η πλάκα στερέωσης μπορεί να περιστραφεί ± 90 ° γύρω από τον κάθετο άξονα, X, Y, Z τρεις άξονες μπορούν να ρυθμιστούν |
| Ρυθμισμός θέσης | Κράφτης X-100100mm, Y-100100mm, Z-100100mm ρυθμιζόμενο χρονομέτρου |
| Κουνούμενο εκκρεμές | Κεραυνό από χάλυβα με μήκος 1000±1mm, μάζα 100±1g, εξωτερική διάμετρο 9 mm και πάχος τοιχώματος 0,5 mm |
| Υψόμετρος κρούσης | 0-500 mm, οθόνη κλίμακας (αντίστοιχη μετατροπή γωνίας) |
| Πλάκα τοποθέτησης διακόπτη | 175*175*8 στρωμένη πλάκα |
| Διάσταση | 860 mm × 650 mm × 2000 mm |
| Βάρος | Περίπου 140 κιλά. |
