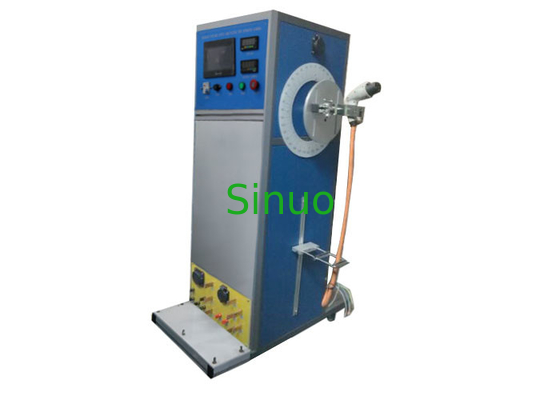

Εξοπλισμός δοκιμής οχημάτων ενιαίων σταθμών μη - μηχανική δοκιμή κάμψης δύναμης εξαρτημάτων Rewireable
| Control Method: | PLC | Test Station: | Ενιαία |
| Drive Mode: | σερβομηχανισμό με κινητήρα | Flexing Angle: | 0-360° διευθετήσιμος |
| Flexing Rate: | 0-60 κύκλοι/λ. διευθετήσιμοι | Flexing Cycles: | 0~999999 κύκλοι διευθετήσιμοι |
| High Light: | αυτοκίνητος εξοπλισμός δοκιμής,αυτοκινητικοί εξοπλισμοί δοκιμής |
||
Οχημάτων μη-Rewireable εξοπλισμοί ανάλυσης κάμψης δύναμης 90° εξαρτημάτων μηχανικοί
Πρότυπα & προτάσεις:
Iec62196-1: 2014 «βούλωμα, υποδοχή-έξοδοι, συνδετήρες οχημάτων και κολπίσκος-αγώγιμη χρέωση οχημάτων ηλεκτρικού όχημα-Part1: Πρόταση 26,4, σχήμα 14 γενικών απαιτήσεων»
Iec60309-1: 2012 «βούλωμα, υποδοχή-έξοδοι και συζευκτήρες για βιομηχανικό σκοπός-Part1: Πρόταση 24,4, σχήμα 9 γενικών απαιτήσεων»
Δείγματα και περιορισμοί:
Ηλεκτρικές διεπαφές χρέωσης οχημάτων (βούλωμα, υποδοχή-έξοδοι, συνδετήρες οχημάτων), βιομηχανικά βουλώματα σκοπού, υποδοχή-έξοδοι και συζευκτήρες.
Εφαρμογή:
Χρησιμοποιημένος για να επεξεργαστεί τη μηχανική δοκιμή κάμψης φορτίων των βουλωμάτων οχημάτων, των υποδοχή-εξόδων και των μη-rewireable εξαρτημάτων συζευκτήρων.
Αρχή δοκιμής:
Υιοθετεί τη σερβο μηχανή για να οδηγήσει την περιστροφική πλάκα, για να κάνει το δείγμα στην ταλάντευση που αφήνεται και σωστός, τη δοκιμή θα σταματήσουν αυτόματα όταν φθάνουν οι κύκλοι δοκιμής στην προετοιμασμένη αξία.
Δομή:
Η συσκευή οδηγείται από μια σερβο μηχανή, με να τοποθετήσει το πιάτο αργιλίου για τα μεγάλα δείγματα μεγέθους, μπορεί να συνειδητοποιήσει ότι ο άξονας ταλάντωσης ταιριάζει με το σκοινί που εισάγει το σημείο όσο το δυνατόν περισσότερο κατά το στερέωση του δείγματος, με αυτόν τον τρόπο επιτυγχάνοντας μια ελάχιστη πλευρική μετατόπιση του εύκαμπτων καλωδίου και του φορτίου.
Διαστάσεις & βάρος:
Παροχή ηλεκτρικού ρεύματος: AC220V±10%, 50/60Hz, δύναμη 3KW, ή τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη αντιστοιχιών
Διαστάσεις: περίπου W1000*D800*H1600mm
Βάρος: περίπου 150kg
Τεχνικές παράμετροι:
| Σταθμός δοκιμής | Ενιαίος |
| Ηλεκτρική μέθοδος ελέγχου | Ο ευφυής ολοκληρωμένος έλεγχος PLC, 7 ίντσα εξανθρώπισε τη λειτουργία διεπαφών αφής |
| Τρόπος κίνησης | Σερβο μηχανή |
| Μέθοδος στερέωσης δειγμάτων | Η μηχανική στερέωση, η θέση της στερέωσης του σημείου είναι διευθετήσιμη |
| Γωνία κάμψης | 0-360° μπορεί να ρυθμιστεί ελεύθερα (προεπιλογή 90°, 45° και στις δύο πλευρές της κατακορύφου) |
| Ποσοστό κάμψης | 0-60 κύκλοι/λ., μπορούν να προετοιμαστούν |
| Κύκλοι κάμψης | 0~999999 μπορούν να προετοιμαστούν, να προκαθορίσουν 20000 κύκλους |
| Βάρη φορτίων | 20N, 25N, 50N, 75N, 100N |
| Δύναμη φορτίων | Το εξωτερικό, γραφείο φορτίων με τη διευθετήσιμη τάση μεταξύ των αγωγών 0-250V και τρέχον AC0-400A διευθετήσιμο είναι προαιρετικά |
| Κρίση δοκιμής | Κρίση από τα σήματα που δίνονται όταν διευθύνει το ρεύμα ή όχι |
