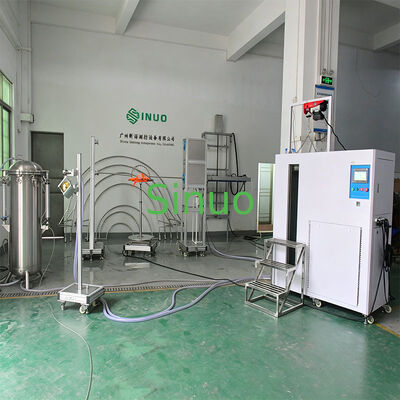

Πλήρες σύστημα δοκιμής υδροστερότητας IPX1-IPX8 για τη συμμόρφωση με την IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | Πρόγραμμα PLC | Display Device: | Οθόνη αφής |
| Drip Area: | 1000×1000mm | Oscillating Tubes: | R200~R1600 mm |
| IPX7 Tank: | Ανοξείδωτο ατσάλι, 500L | IPX8 Tank: | Διάμετρος 0,6 m |
| Οχι. | Όνομα στοιχείου | Κωδικός IP | Προδιαγραφές |
|---|---|---|---|
| 1 | Συσκευή δοκιμής κάθετης σταγόνας βροχής | IPX1~2 | Περιοχή σταγμάτων: 1000mm*1000mm |
| 2 | Συσκευή δοκιμής ταλαντευόμενων σωλήνων | IPX3~4 | Πολλαπλές ακτίνες σωλήνων: R200mm έως R1600mm |
| 3 | Ακροφύσιο ψεκασμού | IPX3~4 | Χειροκίνητη λειτουργία για δυσπρόσιτες περιοχές |
| 4 | Ακροφύσιο σωλήνα | IPX5~6 | Δοκιμή πίδακα νερού υψηλής πίεσης |
| 5 | Ενσωματωμένο σύστημα θαλάμου βύθισης & ελέγχου | IPX7 | Μέγεθος θαλάμου: 650mm*600mm*1500mm |
| 6 | Δεξαμενή βαθιάς βύθισης | IPX8 | Δοχείο πίεσης: φ600*1000mm |
| 7 | Περιστροφική πλάκα | Αξεσουάρ | φ600mm, φέρουσα ικανότητα 150kg |
- Ελεγχόμενη από κινητήρα ανύψωση κιβωτίου σταγόνας
- Λεπτό φίλτρο από ανοξείδωτο χάλυβα για φιλτράρισμα ρύπων
- Σύστημα πεπιεσμένου αέρα για την αποφυγή απόφραξης της βελόνας
- Ακροφύσια ιατρικής βελόνας από ανοξείδωτο χάλυβα
- Αντικατάσταση ακροφυσίου χωρίς εργαλεία
| Παράμετρος | Προσδιορισμός |
|---|---|
| Εφαρμογή | Δοκιμή IPX1, IPX2 |
| Περιοχή βροχής | 1000mm × 1000mm |
| Υλικό δεξαμενής | Ανοξείδωτο ατσάλι |
| Διάφραγμα που στάζει | ￠0,4 χιλιοστά |
| Απόσταση τρύπας | 20 χιλιοστά |
| Ροή βροχοπτώσεων | 1mm/min, 3mm/min, παράμετροι που έχουν οριστεί από τον χρήστη (±0,5mm/min σφάλμα) |
| Ύψος που στάζει νερό | 200mm (αυτόματα ελεγχόμενο) |
| Ώρα δοκιμής | Ελάχιστο 10 λεπτά (με δυνατότητα διαμόρφωσης από τον χρήστη) |
| Υλικό σώματος | Βιομηχανικό κράμα αλουμινίου |
| Διαστάσεις (L×D×H) | 1100×1200×2800 χιλιοστά |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Υδρευση | ＞10L/min±5% καθαρό φιλτραρισμένο νερό |
| Ταλαντούμενοι σωλήνες | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (ανοξείδωτο ατσάλι) |
| Τρύπα βελόνας | Φ0,4mm |
| Περιλαμβάνεται Γωνία | IPX3: 120°; IPX4: 180° |
| Γωνία ταλάντευσης | Μέγιστη ±175° (προρυθμιζόμενο) |
| Ταχύτητα ταλάντευσης | IPX3: 4s/χρόνο (2×120°); IPX4: 12 δευτερόλεπτα/χρόνο (2×360°) |
| Ροή νερού | 0,07 L/min ανά τρύπα (με δυνατότητα διαμόρφωσης) |
| Ώρα δοκιμής | 0,01S ~ 99 ώρες 59 λεπτά (προρυθμιζόμενο) |
| Μανόμετρο | 0~0,25 MPa |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Υδρευση | 50 ~ 150 kpa καθαρό νερό |
| Διάμετρος ακροφυσίου | Εξωτερικό: Ф102mm; Σφαιρικό: SΦ75,5mm |
| Διαμόρφωση τρύπας | Συνολικά 121 τρύπες: 1 μεσαία τρύπα, 24 εσωτερικές οπές (30°), 96 εξωτερικές οπές (15°) |
| Διάμετρος τρύπας | Ф0,5 mm |
| Υλικό | Ορείχαλκος |
| Ροή νερού | 10L/min±5% (ρυθμιζόμενο με ροόμετρο) |
| Εκφεύγω | Αφαιρούμενο για δοκιμή IPX4 |
| Παράμετρος | Προδιαγραφή IPX5 | Προδιαγραφή IPX6 |
|---|---|---|
| Υδρευση | ＞12,5L/min±5% καθαρό νερό | ＞100L/min±5% καθαρό νερό |
| Διάμετρος ακροφυσίου | Ф6,3 mm | Ф12,5 mm |
| Ροή νερού | 12,5±0,625 L/min | 100±5 L/min |
| Απόσταση από το περίβλημα | 2,5~3μ | 2,5~3μ |
| Ώρα δοκιμής | ≥1min/m² (τουλάχιστον 3 λεπτά) | ≥1min/m² (τουλάχιστον 3 λεπτά) |
| Απαιτήσεις αίθουσας δοκιμής | Πλάτος >3m με αποχέτευση | Πλάτος >3m με αποχέτευση |
- Παροχή νερού για δοκιμές IPX1~IPX6
- Δοκιμή εμβάπτισης στο νερό IPX7
- Αποθήκευση νερού για δοκιμή IPX8
- Αυτοματοποιημένος έλεγχος για όλο τον αδιάβροχο εξοπλισμό
- Σταθερή θερμοκρασία και παροχή νερού σταθερής ροής
- Έλεγχος θερμοκρασίας PID: θερμοκρασία δωματίου ~ 65℃ (±3℃)
- Παροχή νερού διπλής ροής (μεγάλης και μικρής ροής)
- Αυτόματο στήριγμα ανύψωσης εμβάπτισης IPX7
- Σύστημα λεπτού φιλτραρίσματος από ανοξείδωτο χάλυβα
- Βιομηχανική κατασκευή από κράμα αλουμινίου
- Διασύνδεση οθόνης αφής με έλεγχο PLC
- Δοχείο πίεσης: δοχείο από ανοξείδωτο χάλυβα, διάμετρος 0,6m, ύψος 1,2m
- Εύρος ρύθμισης πίεσης: 0 ~ 5 bar (προσαρμόσιμο)
- Σύστημα πίεσης: αντλία από ανοξείδωτο χάλυβα + μετατροπέας συχνότητας
- Ακρίβεια μανόμετρου: 0,25 μοίρες, εύρος: 6 bar
- Χρόνος δοκιμής: 0-99 λεπτά προγραμματιζόμενος
- Μέγιστη οριακή πίεση: 5bar
- Σύστημα προστασίας διακόπτη πίεσης
- Σύνδεση εύκαμπτου σωλήνα από χάλυβα υψηλής πίεσης 3/4
| Παράμετρος | Προσδιορισμός |
|---|---|
| Διάμετρος πικάπ | Ø600mm |
| Ταχύτητα πικάπ | 1 σ.α.λ |
| Ανακλινόμενη γωνία | Θέσεις 0° και 15° |
| Δοκιμαστική γωνία περιστροφής | 90°, συνεχής περιστροφή |
| Υλικό σώματος | Βιομηχανικό κράμα αλουμινίου |
| Διαστάσεις (L×D×H) | 800×800×250 χιλιοστά |
| Χωρητικότητα φορτίου | 150 κιλά μέγιστο |
| Ελεγχος | Αναστρέψιμος έλεγχος μέσω του πίνακα ελέγχου |
Πλήρης λύση αδιάβροχης δοκιμής IPX1-IPX8 για συμμόρφωση με το πρότυπο IEC 60529
Το ολοκληρωμένο σύστημα αδιάβροχης δοκιμής IPX1-IPX8 με πλήρεις δυνατότητες IEC 60529 είναι μια ολοκληρωμένη λύση σχεδιασμένη για κατασκευαστές, εργαστήρια δοκιμών, φορείς πιστοποίησης και ερευνητικά ινστιτούτα που απαιτούν πλήρη δοκιμή προστασίας από εισροή νερού.
Σε αντίθεση με τις συμβατικές ρυθμίσεις δοκιμών που απαιτούν πολλαπλά ανεξάρτητα συστήματα για διαφορετικές αξιολογήσεις IPX, αυτή η ολοκληρωμένη λύση συνδυάζει τις δυνατότητες δοκιμών IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 και IPX8 σε μια αποτελεσματική πλατφόρμα.
Με μία μόνο επένδυση, οι χρήστες μπορούν να πραγματοποιήσουν το πλήρες φάσμα των αδιάβροχων δοκιμών που απαιτούνται από το IEC 60529 και τα σχετικά διεθνή πρότυπα.
Ισχύοντα Πρότυπα
- IEC 60529
- ISO 20653
- IEC 60598
- IEC 60335
- IEC 62196
- IEC 61851
- Απαιτήσεις αδιάβροχης δοκιμής UL
Βασικά Πλεονεκτήματα
✔ Ένα ολοκληρωμένο σύστημα για δοκιμές IPX1-IPX8
✔ Σχεδιασμός συμβατός με το πρότυπο IEC 60529
✔ Μειωμένες Απαιτήσεις Χώρου Εργαστηρίου
✔ Χαμηλότερο κόστος επένδυσης εξοπλισμού
✔ Βελτιωμένη αποτελεσματικότητα δοκιμών
✔ Κατάλληλο για ανάπτυξη προϊόντων, πιστοποίηση και ποιοτικό έλεγχο
Τυπικές Εφαρμογές
- Οικιακές Συσκευές
- Εξοπλισμός φόρτισης EV
- Υποδοχές EV και πιστόλια φόρτισης
- Καταναλωτικά Ηλεκτρονικά
- Ηλεκτρικά προϊόντα εξωτερικού χώρου
- Προϊόντα φωτισμού LED
- Πακέτα μπαταριών και συστήματα αποθήκευσης ενέργειας
- Εξαρτήματα αυτοκινήτου
- Εξοπλισμός Βιομηχανικού Ελέγχου
Γιατί να επιλέξετε ένα ολοκληρωμένο σύστημα δοκιμών IPX1-IPX8;
Πολλά εργαστήρια χρησιμοποιούν ξεχωριστά συστήματα για δοκιμές στραγγαλισμού, ψεκασμού, εκτόξευσης και εμβάπτισης, με αποτέλεσμα υψηλότερο κόστος επένδυσης και αυξημένες απαιτήσεις χώρου δαπέδου.
Το ενσωματωμένο αδιάβροχο σύστημα δοκιμών IPX1-IPX8 της Sinuo επιτρέπει στους χρήστες να ολοκληρώσουν όλες τις απαιτούμενες δοκιμές προστασίας από εισροή νερού χρησιμοποιώντας μία συντονισμένη λύση, βελτιώνοντας την εργαστηριακή απόδοση και απλοποιώντας τη διαχείριση του εξοπλισμού.
Είτε κατασκευάζετε ένα νέο εργαστήριο δοκιμών είτε αναβαθμίζετε τις υπάρχουσες εγκαταστάσεις, αυτό το σύστημα παρέχει μια πρακτική και οικονομικά αποδοτική λύση για πλήρη αδιάβροχη δοκιμή IEC 60529.
Ποιες δοκιμές IPX μπορούν να πραγματοποιηθούν;
| Δοκιμή | Περιγραφή |
|---|---|
| IPX1 | Κάθετα Πτώση Σταγόνων Νερού |
| IPX2 | Δοκιμή Tilted Dripping Water |
| IPX3 | Δοκιμή ψεκασμού ταλαντευόμενου σωλήνα |
| IPX4 | Δοκιμή πιτσιλίσματος νερού |
| IPX5 | Δοκιμή υδροβολής |
| IPX6 | Ισχυρό τεστ με πίδακα νερού |
| IPX7 | Προσωρινή δοκιμή εμβάπτισης |
| IPX8 | Δοκιμή συνεχούς βύθισης |
Χρειάζεστε μια ολοκληρωμένη λύση αδιάβροχης δοκιμής IPX1-IPX8;
✔ Δωρεάν Τεχνική Συμβουλευτική
✔ Βοήθεια Εργαστηριακού Σχεδιασμού
✔ Προσαρμοσμένες λύσεις δοκιμής
✔ Παγκόσμια υποστήριξη εγκατάστασης
Λάβετε την πρότασή σας εντός 24 ωρών
