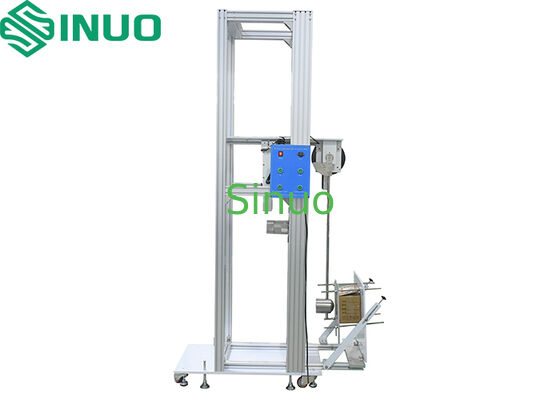

IEC 60670-1:2024 High And Low Pendulum Hammer Impact Test Apparatus

Τροποποιημένο:	1
τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	Θήκη από κόντρα πλακέ
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

SN2122C

Εντυπωσιακά στοιχεία:

ΙΚ01-ΙΚ11

Ισοδύναμη Μάζα:

250g, 500g, 1,7kg, 5 kg, 10kg

Τύπος εκκρεμές:

Μήκος 1000㎜, εξωτερική διάμετρος 9mm και 15,9mm

Προσκρούσεις Εγκεφαλικό:

200-1200 χιλιοστά

Προσάρτημα δειγμάτων:

Ένα φύλλο κόντρα πλακέ πάχους 8mm και τετράγωνο 175

Λειτουργία ελέγχου:

Ηλεκτρική λειτουργία, κίνηση από κινητήρα

Επισημαίνω:

IEC 60670-1 pendulum hammer tester

high low impact test apparatus

electrical appliance impact testing equipment

Περιγραφή του προϊόντος

IEC 60670-1:2024 High And Low Pendulum Hammer Impact Test Apparatus

This test apparatus is designed for impact resistance testing of household and similar electronic and electrical products and their accessories, including plugs, sockets, wall-mounted mounting boxes, screw glands, covers, switches, and lamps. The equipment assesses product safety performance and strength levels.

Compliance Standards

IEC60068-2-75:2014 "Environment testing for electric and electronic products Part2: Test methods - Test Eh: Hammer tests IDT"
IEC60598-1:2017 "Luminaries-Part1: General requirements and tests"
EC62262:2002 "Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts (IK code)"
IEC 60670-1:2024 "Boxes and enclosures for electrical accessories for household and similar fixed electrical installations - Part 1: General requirements" figure 23

Structural Design

The high-energy pendulum impact test device features a trolley structure with left-right mobility. Upper and lower impact point heights are adjustable via screw guide mechanisms, with impact angles adjustable from 0 to 90°. The striking element is released from specific heights through a 1-meter pendulum tube, impacting specimens at the lowest vertical point. This converts gravitational potential energy to kinetic energy for effective impact testing.

Technical Parameters

Parameter	Specification
Striking Elements (Energy/J)	0.14J (IK01), 0.2J (IK02), 0.35J (IK03), 0.5J (IK04), 0.7J (IK05), 1J (IK06), 2J (IK07), 5J (IK08), 10J (IK09), 20J (IK10), 50J (IK11)
Equivalent Mass kg	250g, 500g, 1.7kg, 5 kg, 10 kg for 2J, 5J, 10J, 20J, 50J ( refer to Table 1)
Striking Elements Material	Steel
Pendulum Tube	Length 1000㎜, outer diameter 9mm and 15.9 mm, wall thickness 1.5 mm steel pipe
Impact Point	Electrically adjustable up and down, stroke: 200-1200mm
Height of Fall	0-500mm, scale display
Sample fixture for IEC 60670-1:2024	A sheet of plywood 8mm thick and 175 square
Lifting	Electrical mode, driven by motor
Impact element release method	Electromagnetic release
Base plate	Thicken load-bearing steel base plate
Way of moving	With casters, can be moved to sample impact point position
Anti-secondary impact function	Yes

Technical Diagrams

IK Code and Energy Relationship

IK Code	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
Energy / J	a	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20	50

Note 1: If higher impact energy is required, the recommended value is 50J.
Note 2: Some other standards use a single digit to indicate the specified impact energy. To avoid mixing with it, the feature number is represented by two digits.
a: Unprotected according to this standard
