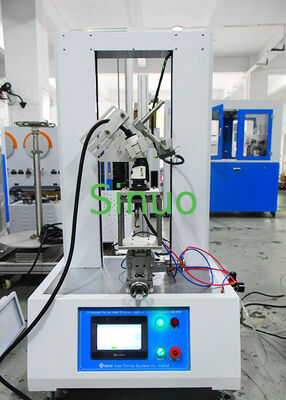

IEC 62196-1:2014 Δοκιμαστής δύναμης εισαγωγής και απόσυρσης βύσματος EV

Τροποποιημένο: 1
Τιμή: Customized
Τυπική συσκευασία: θήκη από κόντρα πλακέ
Περίοδος παράδοσης: 30 ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 10 σετ ανά μήνα
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
Κίνα
Μάρκα
Sinuo
Πιστοποίηση
Calibration Certificate (Cost Additional)
Αριθμό μοντέλου
SNQC1019S
Δύναμη δοκιμής:
10~1000N
Ακρίβεια φόρτωσης:
±0,5%
ελάχιστο φορτίο:
0,01Ν
Ανάλυση μετατόπισης:
0,01 χλστ
Κατεύθυνση εισαγωγής:
Κατακόρυφος
Ταχύτητα δοκιμής:
0.01~100mm/min
Επισημαίνω:

Συμβατός Ελεγκτής Βύσματος Ηλεκτρικού Οχήματος

,

Ελεγκτής Αποσύνδεσης Βύσματος Ηλεκτρικού Οχήματος

,

Ελεγκτής Δύναμης IEC 62196-1

Περιγραφή του προϊόντος
Δοκιμαστής δύναμης εισαγωγής και ανάληψης ηλεκτρικών οχημάτων που συμμορφώνεται με την IEC 62196-1:2014
Επισκόπηση του προϊόντος

ΗΔοκιμαστής δύναμης εισαγωγής και ανάληψης ηλεκτρικής συσκευής IEC 62196-1έχει σχεδιαστεί για την αξιολόγηση της μηχανικής απόδοσης των συνδέσμων φόρτισης ηλεκτρικών οχημάτων, συμπεριλαμβανομένων των βύστων EV, των συνδετητών οχημάτων, των πρίζων φόρτισης και των συσκευών κλειδώματος.

Ο εξοπλισμός δοκιμής αυτός μετρά τη δύναμη εισαγωγής και την δύναμη ανάσυρσης κατά τη διάρκεια των διαδικασιών σύνδεσης και αποσύνδεσης, διασφαλίζοντας ότι οι διεπαφές φόρτισης πληρούν τις μηχανικές απαιτήσεις που καθορίζονται στην παράγραφο 3.IEC 62196-1:2014.

Εφοδιασμένο με σύστημα κίνησης κινητήρα σερβο, αισθητήρα δύναμης υψηλής ακρίβειας, έξυπνο έλεγχο PLC και διεπαφή λειτουργίας με οθόνη αφής, ο δοκιμαστής παρέχει ακριβή μέτρηση δύναμης,αυτόματη καταγραφή της μέγιστης δύναμης, και ανάλυση καμπύλης μετατόπισης δύναμης σε πραγματικό χρόνο.

Χρησιμοποιείται ευρέως από τους κατασκευαστές φορτιστών EV, τα εργαστήρια κατασκευής αυτοκινήτων, τους οργανισμούς πιστοποίησης τρίτων,εγκαταστάσεις δοκιμών ηλεκτρικών οχημάτων για την επαλήθευση της αξιοπιστίας των συνδέσμων φόρτισης.

Πρότυπα συμμόρφωσης:
Τύπος Περιγραφή
IEC 62196-1:2014 Σφραγίδες, πρίζες, συνδετήρες οχημάτων και είσοδοι οχημάτων
IEC 62196-1:2014 Δοκιμαστής δύναμης εισαγωγής και απόσυρσης βύσματος EV
Εφαρμογή

Ο δοκιμαστής δύναμης εισαγωγής και άντλησης από την πρίζα του ηλεκτρικού οχήματος είναι κατάλληλος για δοκιμές μηχανικής δύναμης:

  • Συμπλέκτες φόρτισης ηλεκτρικών οχημάτων
  • Συνδετήρες φόρτισης ηλεκτρικών οχημάτων
  • Συσκευές σύνδεσης οχημάτων
  • Σημεία πρίζας οχήματος
  • Μηχανισμοί κλειδώματος διεπαφής φόρτισης
  • Συστήματα σύνδεσης αγωγού φόρτισης AC/DC
Δραστηριότητες δοκιμής
Τμήμα δοκιμής Περιγραφή
Δοκιμή δύναμης εισαγωγής Μέτρηση της δύναμης που απαιτείται για την πλήρη εισαγωγή μιας πρίζας φόρτισης EV στην διεπαφή της πρίζας
Δοκιμή δύναμης άντλησης Μέτρηση της δύναμης έλξης που απαιτείται για την αφαίρεση του συνδέσμου φόρτισης
Δοκιμή δύναμης συσκευής κλειδώματος Αξιολογεί τη μηχανική απόδοση των δομών κλειδώματος των συνδέσμων
Ανάλυση καμπύλης δύναμης Καταγράφεται η μεταβολή της δύναμης κατά τη διάρκεια της διαδικασίας εισαγωγής και εξόδου
Ανίχνευση αιχμής Συγκεντρώνει αυτόματα τη μέγιστη τιμή δύναμης κατά τη διάρκεια της δοκιμής
Χαρακτηριστικά του προϊόντος
Σύστημα μέτρησης δύναμης υψηλής ακρίβειας

Το σύστημα μπορεί να ανιχνεύσει αυτόματα τις τιμές αιχμής δύναμης και να σταματήσει τη δοκιμή όταν επιτευχθεί το προκαθορισμένο όριο.

Κίνηση με ελεγχόμενο κινητήρα σερβοκινητήρα

Το σύστημα servo drive παρέχει ομαλή και σταθερή κατακόρυφη κίνηση, εξασφαλίζοντας επαναληπτά αποτελέσματα δοκιμών υπό ελεγχόμενες συνθήκες ταχύτητας.

Ευφυής έλεγχος PLC

Ένα σύστημα ελέγχου που βασίζεται σε PLC με έγχρωμη οθόνη αφής επιτρέπει στους χειριστές να ορίζουν τις παραμέτρους δοκιμής, να παρακολουθούν την κατάσταση δοκιμής και να αναλύουν βολικά τις καμπύλες μετατόπισης δύναμης.

Ευέλικτη διαμόρφωση δοκιμών

Ο εξοπλισμός υποστηρίζει εξατομικευμένες περιοχές ισχύος και διαφορετικές συσκευές συνδέσμου φόρτισης σύμφωνα με τις απαιτήσεις των πελατών.

Σχεδιασμός προστασίας ασφάλειας

Οι ενσωματωμένες λειτουργίες συναγερμού υπερφόρτωσης και προστασίας από διαρροές βελτιώνουν την ασφάλεια λειτουργίας κατά τη διάρκεια των δοκιμών.

Τεχνικές παραμέτρους:
Σταθμός δοκιμών Ενιαίο σταθμό
Ηλεκτρική μέθοδος ελέγχου Πληροφοριακό σύστημα PLC, έξυπνο ολοκληρωμένο έλεγχο, λειτουργία συνδεδεμένης διεπαφής ανθρώπου-μηχανής σε χρώμα
Τρόπος οδήγησης Μηχανές κινητήρα
Αξία δύναμης δοκιμής 10~1000N, άλλες περιοχές μπορούν να προσαρμοστούν
Ακριβότητα φορτίου ±0,5%
Εμφάνιση ελάχιστου φορτίου 0.01N
Ελάχιστη απεικόνιση με μετατόπιση 00,01 mm
Κατεύθυνση εισαγωγής Βόρειος
Ταχύτητα δοκιμής 00,01 ~ 100 mm/min
Δοκιμαστικό πάτωμα Πλάκες από χάλυβα
Συσκευή ανύψωσης Στρίψιμο ακριβείας
Κράτορας δείγματος Ένα ειδικό κορμί για την φόρτιση του όπλου διεπαφής, άλλα στυλ πρέπει να προσαρμοστούν
Προστασία Προειδοποίηση υπερδυναμίας, προστασία από διαρροές
Ηλεκτρική τροφοδοσία AC220V±10%/50Hz, ισχύς 1KW
Μέγεθος και βάρος του εξοπλισμού Περίπου W500*D850*H1550mm, βάρος: περίπου 120kg
Γιατί να επιλέξετε αυτό το εξοπλισμό δοκιμής δύναμης EV Plug;
  • Συμμόρφωση με τις απαιτήσεις δοκιμής συνδέσμων φόρτισης EV IEC 62196-1
  • Ακριβής μέτρηση της δύναμης εισαγωγής και ανάσυρσης
  • Κατάλληλο για κατασκευαστές και εργαστήρια συνδέσμων φόρτισης ηλεκτρικών οχημάτων
  • Η κίνηση με ελεγχόμενο από ελεγκτή εξασφαλίζει σταθερή και επαναληπτή δοκιμή
  • Υποστηρίζει εξατομικευμένα εξαρτήματα για διαφορετικές διεπαφές φόρτισης EV
  • Ιδανική λύση για τον έλεγχο ποιότητας του συστήματος φόρτισης ηλεκτρικών οχημάτων
