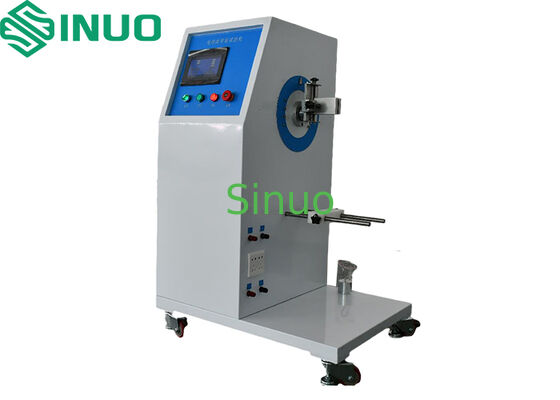

Δοκιμαστής κάμψης ευέλικτων αγωγών IEC 61386-1&23 0-360° ρυθμιζόμενος
| Test stations: | Ενιαίος σταθμός | Drive mode: | Κίνηση σερβο μηχανών |
| Bending angle: | Ρυθμιζόμενο 0–360° | Bending speed: | 0–60 κύκλοι/λεπτό |
| Bending cycles: | 0–999.999 | Specimen clamping: | Μηχανική σύσφιξη |
| High Light: | ελεγκτής κάμψης αγωγών IEC61386,ελεγκτής εύκαμπτων αγωγών 360° ρυθμιζόμενος,εξοπλισμός δοκιμής κάμψης ηλεκτρικών αγωγών |
||
Δοκιμαστής κάμψης εύκαμπτων σωλήνων IEC61386-1 0-360° Ρυθμιζόμενος
Πληροφορίες προϊόντος:
Εφαρμοστέα Πρότυπα:
IEC61386-1:2017
IEC61386-23:2021
Δείγματα & Πεδίο εφαρμογής: Κατάλληλο για μεταλλικούς, μη μεταλλικούς και σύνθετους σωλήνες ή εξαρτήματα για ηλεκτρικά συστήματα ή συστήματα επικοινωνιών έως AC 1000 V ή/και DC 1500 V.
Σκοπός Δοκιμής: Να αξιολογηθεί εάν τα εξαρτήματα σωλήνων με τερματικά πληρούν τις απαιτήσεις μηχανικής απόδοσης για αντοχή στην κάμψη.
Αρχή Δοκιμής: Ένας σερβοκινητήρας κινεί ένα περιστρεφόμενο τραπέζι για να λυγίζει τον εύκαμπτο σωλήνα αριστερά και δεξιά σε καθορισμένη ταχύτητα και γωνία. Το μηχάνημα σταματά αυτόματα όταν επιτευχθεί ο προκαθορισμένος αριθμός κύκλων.
Δομή Εξοπλισμού:
Σερβοκινητήρας με μεγάλη πλάκα στήριξης αλουμινίου για μεγάλα δείγματα, διασφαλίζει ότι ο άξονας ταλάντευσης ευθυγραμμίζεται όσο το δυνατόν πιο κοντά στο σημείο εισόδου του καλωδίου του εξαρτήματος, ελαχιστοποιώντας την πλευρική μετατόπιση του καλωδίου και του φορτίου.
Τεχνικές παράμετροι:
|
Αρ. |
Στοιχείο |
Παράμετροι |
|
1 |
Τροφοδοσία |
AC 220 V ±10%, 50–60 Hz, 0.75 kW |
|
2 |
Σταθμοί δοκιμής |
Μονοσταθμιακός |
|
3 |
Ηλεκτρικός έλεγχος |
Ενσωματωμένος έλεγχος PLC με οθόνη αφής HMI 7 ιντσών |
|
4 |
Λειτουργία κίνησης |
Σερβοκινητήρας |
|
5 |
Σύσφιξη δείγματος |
Μηχανική σύσφιξη, ρυθμιζόμενη θέση σύσφιξης |
|
6 |
Γωνία κάμψης |
0–360° ρυθμιζόμενη (προκαθορισμένες επιλογές: ±30°, ±45°, ±60°, ±90°) |
|
7 |
Κατεύθυνση κάμψης |
|
|
8 |
Ταχύτητα κάμψης |
0–60 κύκλοι/λεπτό (προκαθορισμένοι; προεπιλογή 40 κύκλοι/λεπτό) |
|
9 |
Κύκλοι κάμψης |
0–999.999 προκαθορισμένοι (προεπιλογή 5.000 κύκλοι) |
|
10 |
Μπλοκ στήριξης |
Ύψος Z: ρυθμιζόμενο 0–300 mm Κεντρική απόσταση: ρυθμιζόμενη 0–100 mm Κάτω λοξότμηση R2, άνω λοξότμηση R1 |
|
11 |
Συνολικές διαστάσεις |
περίπου 800 × 800 × 1300 mm (Π × Υ × Β) |
|
12 |
Βάρος |
130 kg |
