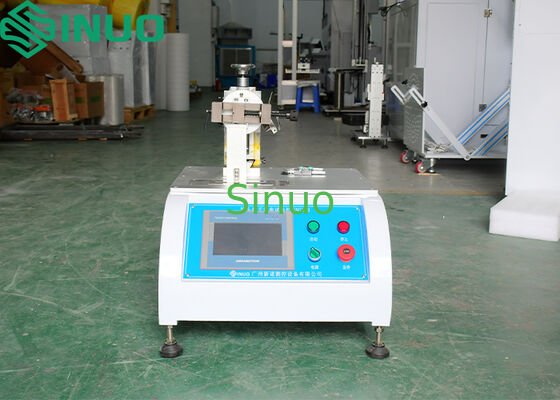

Ελέγχου της ελαστικότητας της συσκευής δοκιμής
| Test Station: | Ενιαίος σταθμός | Drive Mode: | Κίνηση σερβο μηχανών |
| Test Item: | Δοκιμή κάμψης πείρου βύσματος | Force Range: | 0–1000 N |
| Force Resolution: | 0.1 N | Test Stroke: | 0–200 mm |
| Test Speed: | Ρυθμιζόμενο 10–300 mm/min (προεπιλογή ≤ 50 mm/s) | Interval Time: | 0–999,9 s, προρυθμιζόμενο |
| High Light: | Δοκιμαστής κάμψης πινών πρίζας AS/NZS 3112,Μηχανή δοκιμής ηλεκτρικού πλέγματος,εξοπλισμός δοκιμής κάμψης καρφίτσες |
||
Ελέγχου της ελαστικότητας της συσκευής δοκιμής
Πληροφορίες για το προϊόν:
Εφαρμόσιμα πρότυπα:
Διάγραμμα 2 και παράγραφος 7 της JIS C 8303.10
Το σημείο 2.8 και η ρήτρα 2 του AS/NZS 3112:201713.7.2
Δείγματα δοκιμής:Σφραγίδες με μονωτικά μανίκια.
Εφαρμογή:
Χρησιμοποιείται για τη δοκιμή της αντοχής κάμψης των πινών των πρίζων με μονωτικά μανίκια, προκειμένου να επαληθευθεί η μηχανική αντοχή της δομής των πρίζων.
Αρχή δοκιμής:
Ο κινητήρας εφαρμόζει δύναμη σε θέση 14 ± 0,5 mm από την επιφάνεια ζεύξης των βρύσεων.
Όταν επιτευχθεί μετατόπιση 7,5 ± 0,3 mm, το κορμί οδηγεί την καρφίτσα πίσω στην αρχική θέση.
Η ταχύτητα απόκλισης δεν πρέπει να υπερβαίνει τα 50 mm/s.
Ένας κύκλος αποτελείται από πίεση μέχρι 7,5 mm και επιστροφή στο σημείο εκκίνησης.
Διάρκεια ενός κύκλου: ≤ 60 s
Διαστήματα ανάμεσα στους κύκλους: ≤ 10 s
Η δοκιμή σταματά αυτόματα μετά από 20 κύκλους.
Περιγραφές δοκιμών ειδικών προτύπων:
Δοκιμή JIS C 8303
Το δείγμα διατηρείται στον αέρα20 ± 2 °Cγια περίπου1 ώρα, στη συνέχεια τοποθετείται άμεσα στο μαγνητόφωνο, όπως φαίνεται στο σχήμα 2.
Ένας τερματικός σταθμός, περίπου8.5 mm από τη ρίζα της πρίζας, μετακινείται εναλλάξ αριστερά και δεξιά με ρυθμό10 φορές ανά λεπτό, μεταξύ θέσεων1 ̊2 (15°)και3°4 (15°)Για...30 κύκλοι, για να διαπιστωθεί αν υπάρχει κάποια ρήξη του τερματικού.
Δοκιμή AS/NZS 3112
Η πρίζα υποβάλλεται σε κάμψη σε μια θέση14 ± 0,5 mm από τη ρίζα της πρίζας, με μετατόπιση7.5 ± 0,3 mm, διατηρούνται για60 δεύτερα., και η ίδια ενέργεια επαναλαμβάνεται20 φορές.
Μετά τη δοκιμή, ελέγχεται αν το τερματικό είναι σπασμένο.
Ο δοκιμαστής είναι εξοπλισμένος με ειδικά σχεδιασμένα εξαρτήματα που επιτρέπουνΠροσωπική ρύθμισητης πρίζας για την ακριβή τοποθέτηση.
Το σύστημα κίνησης χρησιμοποιείκινητήρα εφοδιασμού, διασφαλίζοντας ότι η ταχύτητα δοκιμής πληροί τις απαιτήσεις τωνμέγιστο 50 mm/sκαι10 κύκλοι ανά λεπτό.
Τεχνικές προδιαγραφές:
|
Άρθρο |
Προδιαγραφές |
|
Σταθμός |
Ενιαίο σταθμό |
|
Τρόπος ελέγχου |
Έλεγχος PLC με οθόνη αφής |
|
Τρόπος οδήγησης |
Μηχανές κινητήρα |
|
Ελέγχου |
Δοκιμή κάμψης πρίζας (καθορισμένη κατάσταση μετατόπισης) |
|
Πεδίο ισχύος |
0·1000 N |
|
Ανάλυση της δύναμης |
0.1 N (ανάδειξη δύναμης σε πραγματικό χρόνο για κρίση επαφής) |
|
Δοκιμαστική κίνηση |
0·200 χιλιοστά |
|
Μέθοδος διατήρησης του δείγματος |
Δυναμικό: ειδικό ελαστικό τύπου κουπίς για δύναμη προς τα κάτω και αναπροσαρμογή των καρφίτσες |
|
|
Δοκιμαστικό κορμί: κέντρα πιν έτσι ώστε η κατεύθυνση της δύναμης είναι κεντροειδή |
|
Ταχύτητα δοκιμής |
Ρυθμίσιμο 10 ̊300 mm/min (προεπιλογή ≤ 50 mm/s) |
|
Χρόνος διαστήματος |
0999.9 s, προκαθορισμένη |
|
Θέση εφαρμογής δύναμης |
14 ± 0,5 mm από την επιφάνεια ζευγαρώματος του πλέγματος |
|
Μετατόπιση |
7.5 ± 0,3 mm από το σημείο εκκίνησης |
|
Αριθμός κύκλων |
0·9999 κύκλοι, προεπιλέξιμος |
|
Μέγεθος και βάρος |
Περίπου.500 × 500 × 1100 mm (W × D × H) |
|
Βάρος του εξοπλισμού |
Περίπου.120 κιλά |
|
Ηλεκτρική τροφοδοσία |
Δρομολογιακό ρεύμα 220 V ±10 %, 50 ̇ 60 Hz 0.5kW |
