IEC62552:2015 Ανεξάρτητες συσκευές δοκιμής αντοχής θερμαντικών συσσωρευτών

IEC62552:2015 Ανεξάρτητες συσκευές δοκιμής αντοχής θερμαντικών συσσωρευτών

Πληροφορίες για το προϊόν:

Η συσκευή δοκιμής ανθεκτικότητας των ανεξάρτητων θερμαντικών συρμάτων σχεδιάζεται σύμφωνα με τις ειδικές απαιτήσεις του πελάτη.Είναι προορισμένη για δοκιμή αντοχής κάθετων συρτάρων σε όρθια μονωτικά ντουλάπιαΟ εν λόγω πλήρως αυτοματοποιημένος εξοπλισμός δοκιμών είναι κατάλληλος για οργανισμούς πιστοποίησης, εργοστάσια εργαστηρίων και άλλα τμήματα δοκιμών.

Το σύστημα χρησιμοποιεί ένα ώριμο σύστημα PLC έξυπνου ελέγχου, εξοπλισμένο με ρυθμιζόμενους μηχανισμούς εκτέλεσης κίνησης και ειδικά εξαρτήματα.που επιτρέπουν την προκαθορισμό της διαδρομής δοκιμήςΑυτό επιτρέπει την ρεαλιστική προσομοίωση της χειροκίνητης λειτουργίας του συρτάρι με ευφυή, πολυλειτουργικό έλεγχο.

Αρχή:

1.Άνοιγμα: Ο μηχανικός βραχίονας κινείται από έναν ελεγκτή κινητήρα, ο οποίος τραβάει αργά το χειριστήριο του συρτάριου με ένα μαλακό σχοινί ή χρησιμοποιεί μια κούπα αναρρόφησης τοποθετημένη στην πόρτα του συρτάριου.ανοίγοντας το συρτάρι στα 15 ̇ 20 mm πριν το ανοίξετε πλήρωςΜέγιστη απόσταση ανοίγματος συρτάρι: 470 mm.

2.Κλείσιμο: Ο βοηθητικός κινητήρας οδηγεί τον μηχανικό βραχίονα για να σπρώξει τον ρόλο πίεσης, προκαλώντας το συρτάρι να κλείσει από 15 ̇ 20 mm πριν από το πλήρες άνοιγμα έως το πλήρες κλείσιμο.

3.Ορισμός κύκλου: Μια ακολουθία ανοιχτής και κλειστής μετράει ως ένας κύκλος.

Δομή:

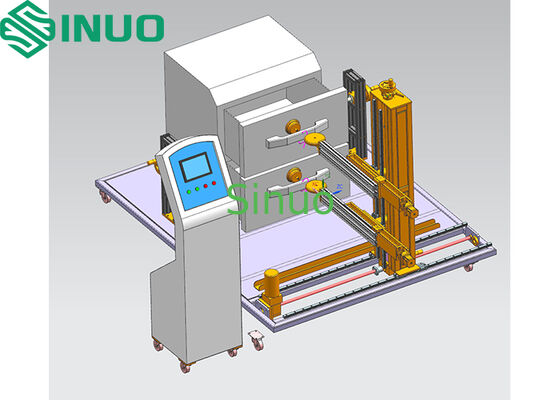

Συνολική δομή του πλαισίου, με τα δείγματα να τοποθετούνται σε πλατφόρμα για τη μείωση των δονήσεων του εξοπλισμού και της σχετικής πίεσης που προκαλείται από την κίνηση.Η βάση της πλατφόρμας υποστηρίζει κατακόρυφες στήλες που περιέχουν δύο μηχανισμούς συρτάρων (πάνω και κάτω), τα οποία είναι ρυθμιζόμενα για να χωρέσουν συρτάρια σε διαφορετικές θέσεις.

Τεχνικές παραμέτρους:

Εισαγωγή της μονάδας συστήματος:

Το σύστημα είναι αρθρωτό, σχεδιασμένο και κατασκευασμένο αυστηρά σύμφωνα με τα πρότυπα, μεγιστοποιώντας παράλληλα την τυποποίηση των εξαρτημάτων, εξασφαλίζοντας βέλτιστες επιδόσεις και τεχνική υποστήριξη.Οι κινητήρες σερβοπροσφέρουν υψηλή αξιοπιστία και μακρά διάρκεια ζωήςΤο σύστημα είναι συμπαγές, οπτικά ελκυστικό και εύκολο στη συντήρηση.

4.1 Μονάδα χειρισμού

4.1.1 Περιέχει δύο χειριστήρια ανοίγματος/κλεισίματος συρτάρων.

4.1.2 Εγκαθιδρύεται στην κάθετη στήλη της πλατφόρμας βάσης· τα χέρια ρυθμίζονται κάθετα ώστε να ταιριάζουν με τις διάφορες θέσεις των συρτάρων.

4.1.3 Αποτελείται από εφοδιασμό με κινητήρα + ακριβή διακόπτη + ειδικό σύστημα ρύθμισης. Ο εφοδιασμός με εφοδιασμό με έλεγχο προγράμματος οδηγεί το σύστημα ρύθμισης κατά μήκος του διακόπτη για να εκτελεί γραμμικές κινήσεις, επιτυγχάνοντας επαναλαμβανόμενους κύκλους ανοίγματος/κλεισίματος συρτάρι.

4.2 Πλαισίωμα

Ατσάλινη πλατφόρμα με δείγματα.

Τρεις δοκίμια στη βάση, με ελαστικές πλάκες στα άκρα για την πρόληψη της βλάβης των δειγμάτων.

4.3 Ευφυές ηλεκτρικό σύστημα ελέγχου

4.3.1 Περιλαμβάνει κιβώτιο ελέγχου, κυκλώματα ελέγχου, πίνακα χειρισμού και βασικά στοιχεία ελέγχου.

4.3.2 ΠΛΚ νοητό έλεγχο (Mitsubishi) και 7-ιντσών έγχρωμη οθόνη αφής.

4.3.3 Το λογισμικό του συστήματος αναπτύχθηκε εσωτερικά· η ταχύτητα δοκιμής, ο αριθμός των κύκλων και η απόσταση ταξιδιού μπορούν να ορίζονται εκ των προτέρων στην οθόνη αφής, πληρούντας πλήρως τις προδιαγραφές των προτύπων.

Κύρια διαμόρφωση:
