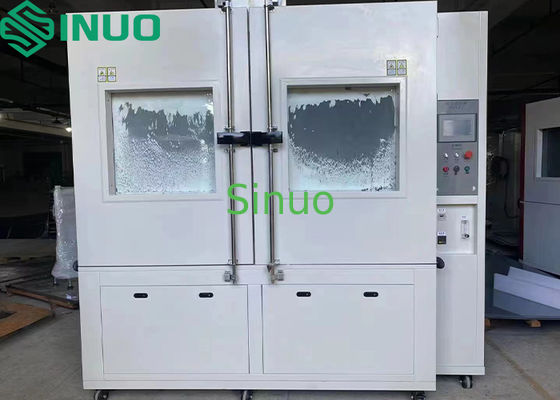

Θάλαμος δοκιμών άμμου και σκόνης walk-in 6 m³ για έλεγχο προστασίας IP από τη σκόνη

Όγκος και Διαστάσεις

Μέγεθος δείγματος

Πλάτος: 36–39 ίντσες (≈ 91,44–99,06 cm)

Ύψος: 70–72 ίντσες (≈ 177,8–182,88 cm)

Βάθος: 30–36 ίντσες (≈ 76,2–91,44 cm)

Πραγματικός Εσωτερικός Όγκος

Περίπου 6 m³

Εσωτερικές Διαστάσεις Θαλάμου

1500*1500*2500 mm (Π*Β*Υ)

Άνοιγμα Πόρτας

1400*1500 mm (Π*Υ)

Εξωτερικές Διαστάσεις

Περίπου 2500*2300*3300 mm (Π*Β*Υ)

Λειτουργικές Παράμετροι

Θερμοκρασία Θαλάμου Εργασίας

RT +10°C έως +70°C

Υγρασία Θαλάμου Εργασίας

≤75% RH (δεν εμφανίζεται ή ελέγχεται)

Βαθμός κενού

≤10 kPa

Τύπος Σκόνης

Ταλκ

Μέγεθος Σωματιδίων Σκόνης

Περνάει από ένα πλέγμα 75 µm (διάμετρος σύρματος 50 µm)

Συγκέντρωση Σκόνης

2–4 kg/m³

Μετρητής Ροής Αέρα

Μηχανικός τύπος

Ταχύτητα Ροής Αέρα

≤2 m/s

Έλεγχος Χρόνου

Περίοδος εμφύσησης σκόνης: 1 s–99 h (ρυθμιζόμενη) διάρκεια δοκιμής: 1 s–99 h (ρυθμιζόμενη) χρόνος δόνησης: 1 s–99 h (ρυθμιζόμενος)

Μεταλλικό Πλέγμα

Διάμετρος σύρματος ≥50 µm; απόσταση πλέγματος ≥75 µm

Σύστημα Κυκλοφορίας Σκόνης

Εξοπλισμένο με ανεμιστήρα μικτής ροής υψηλής ισχύος και αγωγό κυκλοφορίας όγκος αναρρόφησης 80× όγκος περιβλήματος δοκιμής ροή ≤60× ανά ώρα κάθετη ροή αέρα από πάνω προς τα κάτω ομοιόμορφη κατανομή σκόνης θύρα βαθμονομημένου μετρητή πίεσης

Φορτίο Πλατφόρμας Δείγματος

≥200 kg

Σύστημα Στέγνωσης Σκόνης

Εξοπλισμένο με θερμαντήρα ξήρανσης σκόνης ελέγχεται μέσω οθόνης αφής επιτρέπει την ξήρανση χωρίς διακοπή της δοκιμής εξασφαλίζει σταθερή συγκέντρωση σκόνης

Αντικατάσταση Σκόνης

Χειροκίνητη αντικατάσταση με ηλεκτρική σκούπα βολική και αποτελεσματική

Διάταξη Θαλάμου

Υλικά Θαλάμου

Εξωτερικό κέλυφος: 1,0 mm υψηλής ποιότητας χαλύβδινη πλάκα χρώματος, λευκό ψημένο φινίρισμα

Μόνωση: 100 mm αφρός πολυουρεθάνης

Εσωτερικός θάλαμος: 1,0 mm ανοξείδωτος χάλυβας SUS3201

Πλατφόρμα Δείγματος

Φορτίο ≥200 kg

Πόρτες

1) Χειροκίνητες διπλές πόρτες με μεγάλα παράθυρα παρατήρησης και υαλοκαθαριστήρες σκόνης

2)Κάθε πόρτα είναι εξοπλισμένη με ένα πολυστρωματικό παράθυρο από γυαλί ανθεκτικό στην έκρηξη

3)Σφραγισμένο με διπλά στρώματα ανθεκτικών σε υψηλές/χαμηλές θερμοκρασίες φλάντζες σιλικόνης

Αρχή Εμφύσησης Σκόνης

Κάθετη ροή αέρα από πάνω προς τα κάτω, προγραμματιζόμενη διάρκεια εμφύσησης

Σύστημα Κυκλοφορίας Σκόνης

1) Τέσσερις χοάνες (μία σε κάθε γωνία) με μεταλλικά φίλτρα σκόνης

2) Περιστρεφόμενη βούρτσα σκόνης κάτω από την πλατφόρμα δείγματος που κατευθύνει τη σκόνη στις χοάνες

3) Ο ανεμιστήρας μικτής ροής κυκλοφορεί τη σκόνη ομοιόμορφα στο θάλαμο

4) Συγκέντρωση σκόνης: 2–4 kg/m³ (ρυθμιζόμενη) η σκόνη κατακάθεται αργά και ομοιόμορφα (<2 m/s)

Θύρες Δοκιμής

Δύο θύρες Φ100 mm (μία σε κάθε πλευρά) με πώματα στεγανοποίησης και καλύμματα από ανοξείδωτο χάλυβα

Φωτισμός

Φως LED εγκατεστημένο στην οροφή ελέγχεται μέσω του πίνακα ελέγχου διάρκεια ζωής ≥1000 h

Σύστημα κενού

1) Αντλία κενού περιστροφικών πτερυγίων μονού σταδίου (2 HP)

2) Ηλεκτρονικός αισθητήρας διαφορικής πίεσης με ρυθμιστική βαλβίδα

3) Περιλαμβάνει αντλία κενού, σωληνώσεις, μετρητή πίεσης τύπου U, μετρητή ροής αέρα και συνδέσμους

4) Σωλήνες χαλκού και καουτσούκ, φίλτρο αέρα και ρυθμιστής πίεσης

5) Μετρητής ροής τύπου γυάλινου στροφείου για μέτρηση ρυθμού εκκένωσης

Σύστημα Στέγνωσης Σκόνης

1) Εσωτερικό σύστημα θέρμανσης για αφύγρανση

2) Πτερύγια σωλήνες θέρμανσης από ανοξείδωτο χάλυβα με διάτρητο προστατευτικό κάλυμμα

3) Ελέγχεται από SSR + PID για ακριβή έλεγχο θερμοκρασίας

4) Η διαδικασία ξήρανσης δεν επηρεάζει τη διαδικασία δοκιμής.

Ντουλάπι Ελέγχου

1) Ανεξάρτητο ντουλάπι ελέγχου που στεγάζει τα ηλεκτρικά εξαρτήματα

2) Τοποθετημένο για εύκολη λειτουργία

Πρόσθετες Λειτουργίες

Έλεγχος κενού για τη διατήρηση υπο-ατμοσφαιρικής πίεσης ή κυκλικών διακυμάνσεων πίεσης

Σύστημα Ελέγχου

Ελεγκτής

Ελεγκτής οθόνης αφής LCD 7 ιντσών (καταγράφει θερμοκρασία και υγρασία)

Εκτέλεση προγράμματος

Υποστηρίζει 4 εξόδους που εκτελούν 4 ανεξάρτητα χρονικά προγράμματα ταυτόχρονα

Έλεγχος Χρόνου

Κάθε σημείο εξόδου περιλαμβάνει ρυθμίσεις ώρας έναρξης και διακοπής

Λειτουργίες Ελέγχου

Ανεξάρτητος ή κοινός χρονισμός για φυσητήρα σκόνης, δόνηση και συνολικό χρόνο δοκιμής

Μέγιστος Χρόνος Δοκιμής

9999 λεπτά

Διεπαφή Επικοινωνίας

RJ45, RS485 ή RS232 για απομακρυσμένη παρακολούθηση και λειτουργία

Μέτρηση Θερμοκρασίας

Αισθητήρας αντίστασης πλατίνας Class A PT100 υψηλής ακρίβειας

Συνθήκες Λειτουργίας και Διατάξεις Προστασίας

Συνθήκες Λειτουργίας

Θερμοκρασία περιβάλλοντος: -5°C έως +40°C

Σχετική υγρασία: ≤90% RH

Ατμοσφαιρική πίεση: 86–106 kPa

Τροφοδοσία: 380V AC (±10%), 3 φάσεων + PE, αντίσταση γείωσης ≤4Ω

Συχνότητα: 50Hz ±10%

Ονομαστική ισχύς: ≈26 kW (υπόκειται στον τελικό σχεδιασμό)

Διατάξεις Προστασίας

1) Διακόπτης αέρα: προστασία υπερβολικού ρεύματος, υπερθέρμανσης και βραχυκυκλώματος

2) Σύστημα θέρμανσης: προστασία διαρροής, βραχυκυκλώματος και υπερφόρτωσης

3) Προστασία υπερβολικής θερμοκρασίας θαλάμου (διπλοί τρόποι ασφαλείας)

4) Προστασία ακολουθίας φάσεων και απώλειας φάσης

5) Προστασία διαρροής

6) Τρίχρωμο φως συναγερμού με ηχητικό/οπτικό συναγερμό και διασύνδεση πόρτας

7) Εμφάνιση σφάλματος με κωδικό συναγερμού στην οθόνη LCD. διακοπή της κύριας τροφοδοσίας μέχρι να διορθωθεί το σφάλμα

8) Σύστημα διασύνδεσης: αποτρέπει τη λειτουργία ψύξης/θέρμανσης εάν ο ανεμιστήρας κυκλοφορίας δεν λειτουργεί ή είναι υπερφορτωμένος

9) Λειτουργίες αυτοδιάγνωσης και ασφάλειας: προστασία διακοπής ρεύματος, ανίχνευση διακοπής γραμμής, συναγερμοί θερμοκρασίας/υγρασίας, αυτόματη λειτουργία, ανίχνευση έλλειψης νερού, χρονοδιακόπτης (αυτόματη εκκίνηση/διακοπή), εφεδρική λειτουργία και υποδείξεις βοήθειας

Όχι.

Όνομα

Προέλευση / Μάρκα

Μονάδα

Ποσότητα

1

Οθόνη αφής

Kunlun Tongtai

τεμ

1

2

PLC

Wuxi / Xinje

σετ

1

3

AC Επαφέας

Chint

σετ

1

4

Ενδιάμεσο Ρελέ

Chint

τεμ

1

5

Λυχνία Ένδειξης & Κουμπί

Shanghai / Hongbo

σετ

1

6

Συναγερμός

Shanghai / Hongbo

τεμ

1

7

Διακόπτης Έκτακτης Ανάγκης

Shanghai / Hongbo

τεμ

1

8

Κόκκινο Κουμπί Αυτο-ασφάλισης

Shanghai / Hongbo

τεμ

1

9

Προστατευτικό Υπερβολικού Ρεύματος

Chint

τεμ

1

10

Κύριος Διακόπτης (MCB)

Chint

τεμ

1

11

Μεταγωγή Τροφοδοσίας

Taiwan / Mean Well

τεμ

1

12

Τριφασικός Ασύγχρονος Κινητήρας

Taiwan / Jiuzhou

τεμ

1

13

Κινητήρας Δόνησης

China / Chuangxin

σετ

1

14

Αντλία κενού

China / Feiyue

τεμ

1

15

Μετρητής Ροής Αέρα

China / LZT Juyi

τεμ

1
