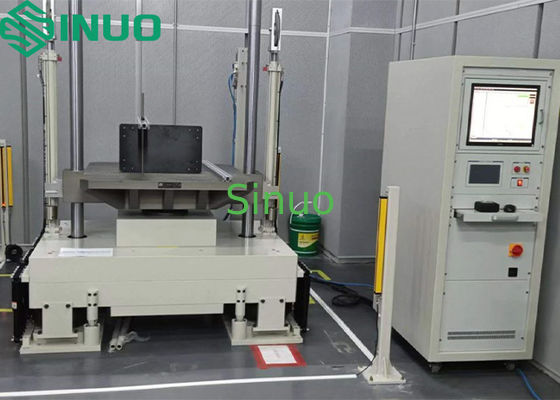

Σύστημα Δοκιμής Μηχανικού Κλονισμού Μπαταρίας Δοκιμές Κλονισμού Ημιτονοειδούς, Πριονοειδούς, Τετραγωνικού Κύματος

Σύστημα Δοκιμών Μηχανικού Κλονισμού Μπαταρίας Δοκιμές Κλονισμού Ημιτονοειδούς, Πριονοειδούς και Τετραγωνικού Κύματος

Προϊόν Πληροφορίες:

Αυτός ο μηχανικός δοκιμαστής κλονισμού είναι κυρίως κατάλληλος για δοκιμές αντοχής σε κλονισμούς στους τομείς των ηλεκτρονικών προϊόντων, της αεροδιαστημικής, της ναυπηγικής, των αμυντικών τομέων, εξαρτημάτων αυτοκινήτων, μεταφορών κ.λπ.

Επιλέγοντας διαφορετικούς γεννήτριες κυματομορφών, μπορούν να πραγματοποιηθούν δοκιμές κλονισμού ημιτονοειδούς κύματος, πριονοειδούς κύματος μετά την κορυφή ή τετραγωνικού κύματος.

Το σύστημα πληροί τα βιομηχανικά πρότυπα δοκιμών όπως GB/T2423-2008, GJB150, IEC-68-2-27 και τα αμερικανικά βιομηχανικά πρότυπα αξιοπιστίας όπως MIL-STD-202F, MIL-STD-810F και MIL-STD-883E.(Σημείωση: Τα πρότυπα MIL αναφέρονται σε ευρέως υιοθετημένα πρωτόκολλα αξιοπιστίας.

Κύρια Απόδοση:

1. Αυτός ο εξοπλισμός υιοθετεί υδραυλική ανύψωση και μηχανή κλονισμού ελεύθερης πτώσης με φρένο λαδιού υψηλής πίεσης.

2. Αυτός ο εξοπλισμός υιοθετεί συμπίεση αερίου-υγρού και φρένο τριβής για την αποφυγή δευτερογενών φρεναρισμάτων κλονισμού.

3. Όργανο μέτρησης κλονισμού: μονοκάναλη απόκτηση δεδομένων. Μπορεί ταυτόχρονα να εκτελέσει μέτρηση δεδομένων επιτάχυνσης, αποθήκευση, εκτύπωση αναφορών, ανάκληση δεδομένων, διαχείριση βάσεων δεδομένων και άλλες λειτουργίες δύο καναλιών.

4. Αυτός ο εξοπλισμός υιοθετεί λαστιχένια μονάδα για την παραγωγή ενός ευρέος φάσματος παλμών ημιτονοειδούς κύματος οποιουδήποτε χρόνου δράσης.

5. Αυτός ο εξοπλισμός μπορεί να χρησιμοποιηθεί για ισοδύναμη δοκιμή πτώσης κουτιών συσκευασίας.

Τεχνική Παράμετρος:

Εισαγωγή απόδοσης εξοπλισμού:

1. Εργασιακή πλατφόρμα

Υιοθετήστε εργασιακή πλατφόρμα από κράμα αλουμινίου υψηλής αντοχής.

2. Μηχανισμός ανύψωσης

Υιοθετήστε υδραυλικό σύστημα ανύψωσης.

3. Έλεγχος ύψους ανύψωσης

Το ύψος ανύψωσης μετράται από τη διάταξη οπτοηλεκτρικού κωδικοποιητή που είναι εγκατεστημένη στη βάση. Η μέτρηση οπτοηλεκτρικού κωδικοποιητή έχει τα πλεονεκτήματα της υψηλής ακρίβειας, της ισχυρής ικανότητας κατά των παρεμβολών και της υψηλής αξιοπιστίας. Διασφαλίζει την επαναληψιμότητα του κλονισμού.

4. Σύστημα πέδησης

Υιοθετεί πνευματικό φρενάρισμα. Το φρένο ισχυρής τριβής και η λειτουργία φρεναρίσματος κατά του δευτερογενούς κλονισμού μπορούν να φρενάρουν γρήγορα και αξιόπιστα. Αποτρέψτε τη δευτερογενή ανάκαμψη.

5. Σύστημα απορρόφησης κραδασμών

Αποτελείται από μια βάση, ένα αποσβεστήρα και ένα αερόσακο. Το σύστημα μείωσης κραδασμών μπορεί να μειώσει τη δύναμη κλονισμού που μεταδίδεται από την εργασιακή πλατφόρμα στο έδαφος.

6. Γεννήτρια κυματομορφής

Ημιτονοειδές κύμα: πραγματοποιήστε διαφορετικά πλάτη παλμού παλμού 1-30ms;

Τετραγωνικό κύμα: αποτελείται από ειδικό κύλινδρο και ρυθμιστική βαλβίδα πίεσης;

Πριονοειδές κύμα μετά την κορυφή: αποτελείται από ειδικό καλούπι, φούρνο και μπλοκ μολύβδου.

7. Συσκευή ασφαλείας

Διακόπτης διακοπής έκτακτης ανάγκης: Διακόπτει το κύκλωμα σε καταστάσεις έκτακτης ανάγκης, όπως αναγκαστική αποσύνδεση της συγκόλλησης επαφής του μηχανισμού δράσης.

Χαρακτηριστικά Συστήματος Μέτρησης:

Συμμορφώνεται με τα MIL-STD-810, GJB-150-18-86, IEC68-2-27

Μέγιστη συχνότητα δειγματοληψίας έως 1MHz

Μέγιστη επιτάχυνση δοκιμής 100.000gn

Ελάχιστο πλάτος παλμού δοκιμής 0.1ms

Εγγραφή και αναπαραγωγή κυματομορφής πολλαπλών καρέ

Υποστήριξη εσωτερικής και εξωτερικής ενεργοποίησης

Ανάλυση Λειτουργίες:

1. Λήψη μεταβατικής κυματομορφής κλονισμού

Η μεταβατική λήψη σάς βοηθά να λάβετε μεμονωμένους ή πολλαπλούς παλμούς. Το σύστημα αναλύει αυτόματα την τιμή αιχμής, το πλάτος παλμού, την αλλαγή ταχύτητας, τον δείκτη τραυματισμού κεφαλής HIC και άλλα δεδομένα του παλμού κλονισμού. Ταιριάξτε αυτόματα την καταγεγραμμένη κυματομορφή παλμού με την ιδανική κυματομορφή και συγκρίνετε την απόκλιση μεταξύ των δύο.

2. Ανάλυση φάσματος απόκρισης κλονισμού

Η ανάλυση φάσματος απόκρισης κλονισμού μπορεί να αξιολογήσει την πιθανή ζημιά που προκαλείται από την πρόσκρουση. Παρέχετε μια βάση για το σχεδιασμό της αντοχής σε κρούση των προϊόντων. Το σύστημα εκτελεί ανάλυση SRS σε κάθε παλμό κλονισμού και συγκρίνει την απόκλιση μεταξύ του πραγματικού SRS και του στόχου SRS.

3. Άλλες αναλύσεις

Ανάλυση παραμόρφωσης δύναμης, επίδειξη απόκρισης κλονισμού, ανάλυση περιστροφικού κλονισμού και άλλες απαραίτητες αναλύσεις σε δοκιμές κλονισμού. Η ανάλυση παραμόρφωσης δύναμης υπολογίζει την αιχμή δύναμης, την αιχμή παραμόρφωσης, την ενέργεια, την απόδοση κ.λπ. που δημιουργούνται από τον παλμό. Η επίδειξη απόκρισης κλονισμού παρέχει εργαλεία για την εκμάθηση του φάσματος απόκρισης κλονισμού. Η ανάλυση περιστροφικού κλονισμού χρησιμοποιείται για περιστροφικές μηχανές κλονισμού ή άλλα περιστροφικά γεγονότα ελέγχου. Το σήμα υπολογίζεται με μέτρηση αξονικής επιτάχυνσης.
