Αρθρωτός ανιχνευτής διαρροής φασματόμετρου μάζας ηλίου με μπαταρία λιθίου
| Functional Configuration: | Λειτουργία κενού/πιστολιού αναρρόφησης/αέριο διπλού ιχνηθέτη | Detectable Gases: | Ήλιο-4; Ήλιο-3; Υδρογόνο |
| 1500Hz Vacuum Mini. Leak: | 1,0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5,0E-13 Pa.m3/s |
| Calibration Mode: | Εσωτερική/εξωτερική/δυναμική βαθμονόμηση | Calibration Leak: | Τύπος μικροκαναλιού, 2,0 × 10-8 Pa·m³/s |
| Start-up Time: | ≤ 3 λεπτά | Response Time: | ≤ 1s |

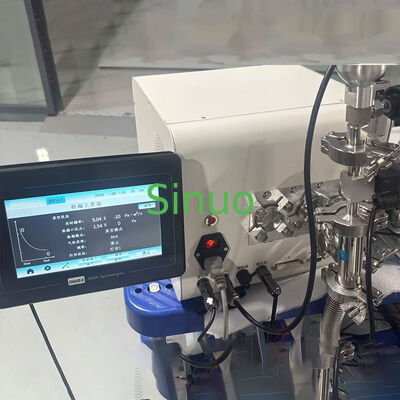

Ο εξοπλισμός αυτός είναι ο ανιχνευτής διαρροής μάζας ήλιου της σειράς ANHMS-1000 πρώτης γενιάς.Το συμπαγές μέγεθός του επιτρέπει την εύκολη ενσωμάτωση σε αυτοματοποιημένο εξοπλισμό δοκιμών ήλίου για κυψέλες μπαταρίας λιθίου.
Με την παρακολούθηση της περιεκτικότητας σε ήλιο στην τοποθεσία της ενότητας εισόδου σε πραγματικό χρόνο, μπορεί να μετρήσει ποσοτικά τον ρυθμό διαρροής ήλίου των κυψελών μπαταρίας λιθίου.Μπορεί να διακρίνει γρήγορα τα μη εξειδικευμένα και ύποπτα κύτταρα των οποίων το ποσοστό διαρροής υπερβαίνει την καθορισμένη τιμή λόγω λόγων όπως ελαττώματα συγκόλλησης περιβλήματος, αποτυχίες συγκόλλησης τρύπας έγχυσης και ελαττώματα υλικών.
Ο ανιχνευτής διαρροής φάσματος μάζας ήλιου σειράς ANHMS-1000 χρησιμοποιείται ευρέως στις δοκιμές πρωτογενούς ήλιου, τις δοκιμές δευτερογενούς ήλιου και τις δοκιμές αεροστεγνότητας των μπαταριών κατά την παραγωγή κυττάρων.Μπορεί να εξασφαλίσει ότι η ποιότητα συγκόλλησης των περιβλήματος και σφραγιστικών πινών, καθώς και η συνολική απόδοση σφράγισης του PACK και της μονάδας, πληρούν τις απαιτήσεις παραγωγής.
- Υψηλή ακρίβεια ανίχνευσης διαρροής: ο ελάχιστος ανιχνεύσιμος ρυθμός διαρροής φτάνει τα 5,0E-10Pa.m3/s σε κατάσταση κενού
- Υψηλή ταχύτητα απόκρισης: ο χρόνος απόκρισης στην διαρροή είναι μικρότερος από 1 δευτερόλεπτα και η κορυφή διαρροής μπορεί να μετρηθεί εντός 5 δευτερόλεπτων
- Υψηλή σταθερότητα: Σύρμα οξειδίου ιτρίου-ιρίδιου, αυτόματη διακόπτηση σε περίπτωση βλάβης· σχεδιασμός διπλού καναλιού εξασφαλίζει συνεχή και σταθερή λειτουργία
- Αποθήκευση δεδομένων: Αποθηκεύει τοπικά δεδομένα δοκιμής και μορφές κυμάτων και υποστηρίζει την εξαγωγή σε flash drive USB
- Εύκολη χρήση: Συμπίεση μεγέθους, πλούσια διεπαφές και απλή λειτουργία, κατάλληλη για αυτοματοποιημένο εξοπλισμό ανίχνευσης ηλίου στη μπαταρία λιθίου
| Παράμετρος | Προδιαγραφές |
|---|---|
| Πρότυπο προϊόντος | ΣΕ-ΑΝΧΜΣ-1000 |
| Λειτουργική διαμόρφωση | Κατάσταση κενού, καθεστώς πυροβόλου αναρρόφησης, διπλό αέριο εντοπισμού |
| Ηλεκτρική τροφοδοσία | Εναλλακτικός ρεύμα 220V±10%, 50Hz |
| Τρέχουσα κατανάλωση | < 2Α |
| Φυτίλια | 10A*2 (διάμετρος 5*20mm) |
| Φλέγγι εισόδου | 2*DN16 KF+1*DN25 KF |
| Μέγεθος | 308*283*319 (W*H*D, mm) |
| Ανιχνεύσιμα αέρια | Ε4, Ε3, Ε2 |
| Ελάχιστος ανιχνεύσιμος βαθμός διαρροής (He4) | Τρόπος αναρρόφησης του όπλου: ≤ 5,0E-8 Pa.m3/s Λειτουργία κενού: 1,0E-12 Pa.m3/s ((1500Hz) 5.0E-13 Pa.m3/s ((1000Hz) |
| Τρόπος βαθμονόμησης | Εσωτερική βαθμονόμηση, εξωτερική βαθμονόμηση, εξωτερική δυναμική βαθμονόμηση |
| Διαρροή βαθμονόμησης | Τύπος μικροκαναλιού, 2,0 * 10−8 Pa·m3/s |
| Ώρα εκκίνησης | ≤ 3 λεπτά |
| Χρόνος απόκρισης | ≤ 1s |
| Εφεδρική ταχύτητα αντλίας | > 1,0 L/s, τελικό κενό < 10 Pa |
| Τεμαχική ταχύτητα αντλίας | He4, 2,5 L/s (Διαχωρισμένη ροή 80) |
| Μέγιστη επιτρεπόμενη πίεση | 200 έως 1800 Pa |
| Μονάδα μέτρησης | Pa.m3/s, mbar.L/s, Torr.L/s, PPm |
| Γλώσσα | Κινέζικα/Αγγλικά/Γερμανικά |
| Εικόνα εμφάνισης | LCD, 4,3-ιντσών έγχρωμη οθόνη, οθόνη αφής |
| Διασύνδεση επικοινωνίας | RS232, I/O, αναλογική είσοδος |
