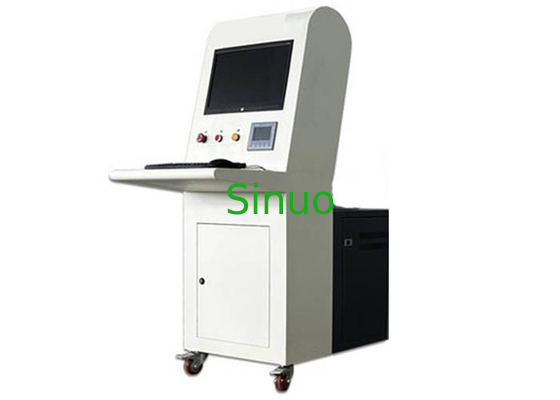

IEC 62368-1 Παράρτημα R Μηχανή δοκιμής περιορισμένου βραχυκυκλώματος ελεγχόμενη από υπολογιστή

IEC 62368-1 Παράρτημα R Μηχανή δοκιμής περιορισμένου βραχυκυκλώματος ελεγχόμενη από υπολογιστή

Πληροφορίες για το προϊόν:

Η δοκιμαστική αυτή μηχανή περιορισμένου βραχυκυκλώματος απαιτείται από την IEC62368-1:2018, παράγραφος 5.6.4.1 και 5.6.5.1, παράρτημα R.

Η συσκευή δοκιμής περιορισμένου βραχυκυκλώματος χρησιμοποιείται για τη δοκιμή του προστατευτικού αγωγού γείωσης και του διακόπτη προστασίας ρεύματος 1500A. The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device, και να δοκιμάσει την ακεραιότητα της πρόσθετης προστασίας ασφαλείας μέσω τέτοιων δοκιμών.

Δοκιμαστικά δείγματα: εξοπλισμός ηχητικών, βιντεοεπαγγελματικών, τεχνολογίας πληροφοριών και επικοινωνιών.

Αρχή δοκιμής:

Η μηχανή δοκιμής περιορισμένου βραχυκυκλώματος χρησιμοποιεί τη συσκευή αποθήκευσης ενέργειας για να πραγματοποιήσει την στιγμιαία δοκιμή υψηλού ρεύματος.Μετά την ολοκλήρωση της απαλλαγήςΚατά τη διάρκεια της δοκιμής, το ρεύμα εκφόρτωσης καταγράφεται για να παράγει την καμπύλη τρέχοντος χρόνου.

Χαρακτηριστικά εξοπλισμού:

1Μεγάλος βιομηχανικός υπολογιστής.

2Προαιρετική αυτόματη δοκιμή ανόδου ρεύματος, χειροκίνητη δοκιμή ανόδου ρεύματος και δοκιμή γρήγορου σπασμού κατά την πρόσκρουση, ευέλικτη και απλή λειτουργία.

3Η προβολή του ρεύματος εξόδου και των αποτελεσμάτων χρόνου σε πραγματικό χρόνο είναι διαισθητική.

4 Τέλεια προστασία από υπερστροφή, αυθαίρετη ρύθμιση της τιμής ισχύος εξόδου στόχου, ανώτατο όριο ισχύος και χρόνο αντοχής του ρεύματος.

5Με τη λειτουργία ανίχνευσης γείωσης και τη λειτουργία ανίχνευσης μηδενικής επιστροφής, η δοκιμή μπορεί να διεξαχθεί μετά τον προσδιορισμό της γείωσης και της μηδενικής επιστροφής, η οποία είναι ασφαλής και αξιόπιστη.

6. Αλγόριθμος αύξησης ρεύματος τύπου προσέγγισης, όταν επιτευχθεί το καθορισμένο στόχο ρεύματος εξόδου, ο χρόνος τρέχουσας ανοχής θα είναι αυτόματος,και ο κινητήρας θα επιστρέψει στο μηδέν αυτόματα μετά την ολοκλήρωση του χρόνου.

7Εάν το ανώτατο όριο του ρυθμιζόμενου ρεύματος εξόδου υπερβεί, ο κινητήρας επιστρέφει αυτόματα στο μηδέν και δίνει έναν ηχητικό και οπτικό συναγερμό.

8Προηγμένος σχεδιασμός αντι-διαταραχών λογισμικού και υλικού, πολλαπλά μέσα αντι-διαταραχών, προσαρμόζονται στο σκληρό ηλεκτρομαγνητικό περιβάλλον.

9Μπορεί να είναι εξοπλισμένο με συναγερμό κλειδώματος πόρτας, διασύνδεση επαλήθευσης τάσης ανοίγματος κλπ.

Χαρακτηριστικά:

1Τρόπος ελέγχου: βιομηχανικός υπολογιστής.

2Σταθμός δοκιμών: 1 σταθμός.

3. Πεδίο δοκιμής: < 25A.

4Οριακό ρεύμα: ≥ 1500A (προσαρμόσιμο).

5Χρόνος εκκένωσης: 5~100 ms μπορεί να ρυθμιστεί.

6Τρόπος δοκιμής: δοκιμή εναλλακτικού και συνεχούς ρεύματος.

7Η τάση εκφόρτισης: μπορεί να ρυθμιστεί στον υπολογιστή σύμφωνα με τις απαιτήσεις του πελάτη.

8Χρόνος δοκιμής: μπορεί να ρυθμιστεί στον υπολογιστή σύμφωνα με τις προδιαγραφές του προτύπου.

9Τυποποιημένη διαμόρφωση: τροφοδοσία συνεχούς τροφοδοσίας, συσκευή προστασίας από υπερστροφή, οσιλοσκόπιο καμπύλης κυμάτων που παρέχεται από τους πελάτες, διαμορφωμένο με 2,5 τετραγωνικά μέτρα, 43 μέτρα γραμμές δοκιμής.

10Δραστηριότητα δοκιμής: η τάση εκφόρτισης και ο χρόνος προστασίας ορίου μπορούν να ρυθμιστούν, με λειτουργία προστασίας από υπερτάσεις και υπερστροφές.

11Προστασία της ασφάλειας: έχει τη λειτουργία του συναγερμού μη φυσιολογικού κλείσματος και η σύνδεση είναι κατασκευασμένη από μονωτικά υλικά.

12Συνολική διάσταση: περίπου: W800 × D600 × H1650mm.

13Η παροχή ενέργειας του εξοπλισμού: AC220V 50Hz.
