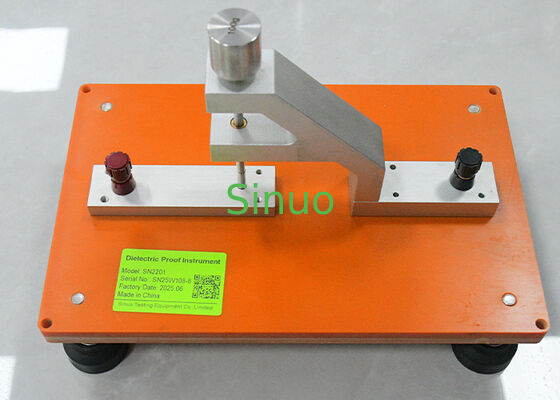

Δοκιμαστικό όργανο ηλεκτρικής αντοχής για στερεά μόνωση

Το Όργανο Δοκιμής Ηλεκτρικής Αντοχής είναι μια εξειδικευμένη συσκευή δοκιμών για την αξιολόγηση της διηλεκτρικής αντοχής και της απόδοσης μόνωσης στερεών μονωτικών υλικών σύμφωνα με το IEC 62368-1:2023 Ρήτρα 5.4.9.1, Σχήμα 29.

Το όργανο έχει σχεδιαστεί για να εφαρμόζει τις καθορισμένες συνθήκες μηχανικής επαφής σε ένα δείγμα μόνωσης κατά τη διάρκεια της δοκιμής, βοηθώντας τα εργαστήρια να επαληθεύσουν εάν το υλικό μπορεί να διατηρήσει επαρκή ηλεκτρική μόνωση υπό τις συνθήκες που ορίζονται από το ισχύον πρότυπο ασφαλείας.

Αυτή η Διάταξη Δοκιμής IEC 62368-1 Σχήμα 29 είναι ιδιαίτερα κατάλληλη για εργαστήρια ηλεκτρικής ασφάλειας, εργαστήρια πιστοποίησης προϊόντων, τμήματα Ε&Α και κατασκευαστές που πραγματοποιούν επαλήθευση μονωτικών υλικών για ηλεκτρικό και ηλεκτρονικό εξοπλισμό.

Το SN2201 παρέχεται με δύο διαμορφώσεις για διαφορετικές απαιτήσεις δειγμάτων. Οι αντίστοιχες σφιγκτήρες και μεταλλικές ράβδοι μπορούν να επιλεγούν σύμφωνα με την ισχύουσα διάταξη δοκιμής, συμπεριλαμβανομένων των διαμορφώσεων Φ5-100 και Φ6.4-50.

Η συμπαγής μόνωση είναι ένα σημαντικό μέρος της ηλεκτρικής ασφάλειας, επειδή αποτρέπει ακούσιες διαδρομές ρεύματος μεταξύ αγώγιμων μερών. Κατά την αξιολόγηση της ασφάλειας προϊόντων, το μονωτικό υλικό μπορεί να χρειαστεί να αντέξει καθορισμένες ηλεκτρικές και μηχανικές καταπονήσεις χωρίς διάσπαση ή απώλεια της απόδοσης μόνωσης.

Το SN2201 έχει σχεδιαστεί ως μια διάταξη δοκιμής IEC 62368-1 Σχήμα 29 ειδικά για πρότυπα για αυτόν τον τύπο αξιολόγησης.

Τυπικές εφαρμογές περιλαμβάνουν τη δοκιμή και επαλήθευση των:

• Στερεά ηλεκτρικά μονωτικά υλικά
• Μονωτικά φύλλα και φράγματα
• Ηλεκτρικά και ηλεκτρονικά εξαρτήματα
• Μονωτικές δομές που χρησιμοποιούνται σε εξοπλισμό
• Καλώδια και σχετικά μονωτικά υλικά
• Στοιχεία μόνωσης μετασχηματιστών
• Ηλεκτρικοί μονωτήρες
• Μονωτικά μέρη κρίσιμα για την ασφάλεια

Η διάταξη μπορεί να ενσωματωθεί στο ευρύτερο σύστημα δοκιμών συμμόρφωσης IEC 62368-1 ενός εργαστηρίου ηλεκτρικής ασφάλειας, μαζί με άλλο εξοπλισμό δοκιμών διηλεκτρικής αντοχής, αντίστασης μόνωσης, προσβασιμότητας και μηχανικής ασφάλειας.

Η δοκιμή βασίζεται στη δημιουργία της καθορισμένης συνθήκης επαφής μεταξύ του δείγματος δοκιμής και των αντίστοιχων εξαρτημάτων δοκιμής.

Ανάλογα με τη διάταξη δοκιμής, επιλέγεται η κατάλληλη σφιγκτήρας και μεταλλική ράβδος. Το δείγμα τοποθετείται στη διάταξη, μετά την οποία μπορεί να δημιουργηθεί η καθορισμένη διαμόρφωση δοκιμής για αξιολόγηση.

Το SN2201 παρέχει δύο επιλογές μεταλλικών ράβδων για να φιλοξενήσει τις καθορισμένες διαμορφώσεις του Σχήματος 29:

• Μεταλλική ράβδος Φ5 ± 0.1 mm, 100 g
• Μεταλλική ράβδος Φ6.4 mm, 50 g

Αυτή η διαμόρφωση επιτρέπει στα εργαστήρια να πραγματοποιούν επαναλαμβανόμενες δοκιμές, διατηρώντας τις απαιτήσεις διαστάσεων και φόρτισης που καθορίζονται για την ισχύουσα διάταξη δοκιμής.
