CISPR22 διευθυνμένο σύστημα δοκιμής εκπομπής της EMI φάσματος συχνότητας CE 30MHz~6GHz εκπομπής

CISPR22 διευθυνμένο σύστημα δοκιμής εκπομπής της EMI φάσματος συχνότητας CE 30MHz~6GHz εκπομπής

Πρότυπα & προτάσεις:

CISPR11/GB4824: Βιομηχανικός, επιστημονικός και ιατρικός εξοπλισμός ραδιοσυχνότητας (ΙΣΜΟΎ) και παρόμοιος εξοπλισμός – χαρακτηριστικά διαταραχής ραδιοσυχνότητας – όρια και μέθοδοι μέτρησης
CISPR 12: Οχήματα, βάρκες και εσωτερικές μηχανή-ραδιο χαρακτηριστικό-όρια διαταραχής και μέθοδοι μέτρησης για την προστασία από τους δέκτες πινάκων
CISPR13/GB13837: Δέκτες ραδιοφωνικής μετάδοσης ήχου και τηλεόρασης και σχετικός εξοπλισμός – ραδιο χαρακτηριστικά διαταραχής – όρια και μέθοδοι μέτρησης
CISPR14-1/GB4343.1: Ηλεκτρομαγνητική συμβατότητα. Απαιτήσεις για τις οικιακές συσκευές, τα ηλεκτρικά εργαλεία και τις παρόμοιες συσκευές - μέρος 1: Εκπομπή
CISPR15/GB17743: Όρια και μέθοδοι μέτρησης των ραδιο χαρακτηριστικών διαταραχής του ηλεκτρικού φωτισμού και του παρόμοιου εξοπλισμού
CISPR22/GB9254: Εξοπλισμός τεχνολογίας πληροφοριών – ραδιο χαρακτηριστικά διαταραχής – όρια και μέθοδοι μέτρησης

Δείγματα και περιορισμοί:

Βιομηχανικός, επιστημονικός και ιατρικός εξοπλισμός ραδιοσυχνότητας (ΙΣΜΟΎ)  οχήματα, βάρκες και εσωτερικές μηχανές  δέκτες ραδιοφωνικής μετάδοσης ήχου και τηλεόρασης και σχετικός εξοπλισμός  ηλεκτρικός φωτισμός  εξοπλισμός τεχνολογίας πληροφοριών κ.λπ.

Εφαρμογή:

Χρησιμοποιείται για να μετρήσει εάν το EUT διευθύνει την παρέμβαση στο περιβάλλον περιβάλλον μέσω του ηλεκτροφόρου καλωδίου και της γραμμής σημάτων/ελέγχου υπό τις κανονικές συνθήκες εργασίας. Εάν το σήμα παρέμβασης είναι πάρα πολύ μεγάλο, έχει επιπτώσεις στην ποιότητα δύναμης του ολόκληρου πλέγματος δύναμης, παρεμποδίζοντας κατά συνέπεια την κανονική λειτουργία άλλων ηλεκτρικών συσκευών. Κατά τη διάρκεια της πραγματικής δοκιμής, το αντικείμενο δοκιμής μπορεί να παραγάγει το ισχυρό παροδικό σήμα κατά τη διάρκεια δύναμη-επάνω, το οποίο μπορεί να προσκρούσει και να βλάψει στο λιμένα εισαγωγής RF του δέκτη δοκιμής. Επομένως, πρέπει γενικά να τεθεί μια γραμμή μεταξύ του AMN και του δέκτη για να καταστείλει τον παροδικό περιοριστή σφυγμού για το κρατικό σήμα. Εάν το ρεύμα θεμάτων δοκιμής είναι πάρα πολύ μεγάλο (παραδείγματος χάριν, μεγαλύτερος από 400A) ή δεν μπορεί να μετρηθεί χρησιμοποιώντας το AMN, μπορείτε να χρησιμοποιήσετε μετρήσεις ελέγχων τάσης υψηλός-σύνθετης αντίστασης CISPR 16-1-2 τις διευκρινισμένες.

Αρχή δοκιμής:

Το διευθυνμένο σύστημα δοκιμής εκπομπής μετρά κυρίως την παρενόχληση EUT στο περιβάλλον περιβάλλον μέσω του ηλεκτροφόρου καλωδίου, του λιμένα σημάτων και του λιμένα ελέγχου υπό τις κανονικές συνθήκες εργασίας. Το φάσμα συχνότητας δοκιμής είναι κυρίως από το kHz 9 σε 30 MHZ. Τα όρια παρενόχλησης για τα διαφορετικά προϊόντα διευκρινίζονται από τα διαφορετικά πρότυπα, αλλά η βασική μέθοδος είναι η ίδια.

Δομή:

Κύριος εξοπλισμός δοκιμής: δέκτης, τεχνητό δίκτυο ισχύος, έλεγχοι τάσης, λογισμικό δοκιμής EMC
Περιβάλλον δοκιμής: προστατευμένο δωμάτιο (που δεν περιλαμβάνεται σε αυτό το σύστημα, προαιρετικό, ή τον πελάτη πρέπει να το προετοιμάσει)

Περιβάλλον χρήσης:

Παροχή ηλεκτρικού ρεύματος: 380V ± 10% 50/60Hz
Περιβαλλοντική θερμοκρασία: 5 °C ~ +40 °C, δεν πρέπει να υπάρξει καμία υψηλή συγκέντρωση της σκόνης, του διαβρωτικού αερίου, των εύφλεκτων και εκρηκτικών αντικειμένων

Τεχνικές παράμετροι:

Φάσμα συχνότητας δοκιμής CE	30MHz~6GHz
Ικανότητα EUT	Μονοφασικό 230VAC/16A, τριφασικό 400VAC/32A, τριφασικό 400VAC/63A (που διαμορφώνεται όπως απαιτείται)
Κύριος εξοπλισμός δοκιμής	Δέκτης της EMI, τεχνητό δίκτυο ισχύος, έλεγχοι τάσης, λογισμικό δοκιμής EMC
Περιβάλλον δοκιμής	Προστατευμένο δωμάτιο
Κέρδος ενισχυτών	Κατά τη διάρκεια της δοκιμής, το τερματικό παραγωγής του τεχνητού δικτύου δύναμης πρέπει να είναι 0.8m μακρυά από το τερματικό του EUT, και συνδεμένος από δύο ηλεκτροφόρα καλώδια ενός 0.8m μακριού εύκαμπτου καλωδίου τρεις-πυρήνων. Το ύψος του πάγκος-τοπ EUT πρέπει για να είναι 0.8m ή περισσότερος, και το ύψος της πάτωμα-στάσης EUT πρέπει για να είναι 0.1m ή περισσότερος. Τα στηριγμένα μεταλλικά πιάτα τοποθετούνται στον τοίχο και το έδαφος, και το EUT είναι 0.4m μακρυά από τα κάθετα στηριγμένα μεταλλικά πιάτα.

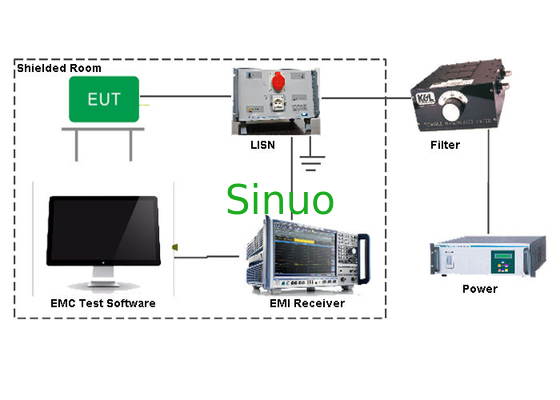

Σχηματικό διάγραμμα
