JISC8714 Φορητός δοκιμαστής βραχυκυκλώματος εσωτερικών δευτερογενών κυψελών ιόντων λιθίου

Τροποποιημένο:	1
Τιμή:	Customized
Τυπική συσκευασία:	θήκη από κόντρα πλακέ
Περίοδος παράδοσης:	30 ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ το μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Sinuo

Μάρκα

Sinuo

Πιστοποίηση

Calibration Certificate (Cost Additional)

Αριθμό μοντέλου

Υδροξείδιο

Εύρος Θερμοκρασίας:

0 ~ 100℃

Διακύμανση θερμοκρασίας:

±2.0℃

Αναλυτική ακρίβεια:

Ρυθμός θέρμανσης:

Μέσος όρος 3°C/min

Ρυθμός ψύξης:

Μέσος όρος 1°C/min

Εύρος δύναμης:

1kg-200kg

Εγκεφαλικό σφίξιμο:

0~300mm

Ακρίβεια δύναμης:

≤0,5%

Ακρίβεια ταχύτητας:

χαμηλή θερμοκρασία:

Επισημαίνω:

JISC8714 Δοκιμαστής ιόντων λιθίου

JISC8714 Δοκιμαστής εσωτερικού μικρού κυκλώματος κυττάρων

Δοκιμαστής βραχυκυκλώματος κυψελών ιόντων λιθίου

Περιγραφή του προϊόντος

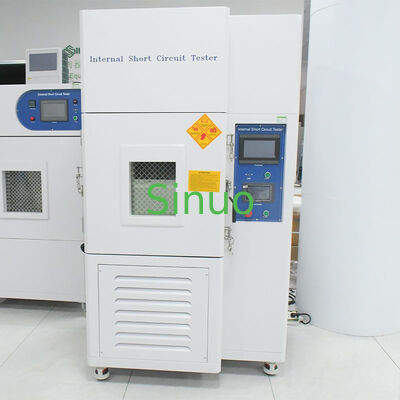

JISC8714 Δοκιμαστής εσωτερικής βραχυκύκλωσης φορητών δευτερευουσών κυψελών ιόντων λιθίου

Αυτός ο δοκιμαστής εξαναγκασμένης εσωτερικής βραχυκύκλωσης μπαταρίας είναι ένας ολοκληρωμένος εξοπλισμός δοκιμών για την εκτέλεση ολοκληρωμένης δοκιμής για θερμοκρασία, τάση, εσωτερική βραχυκύκλωση, η οποία είναι εφαρμόσιμη για τη δοκιμή ασφάλειας κυψελών μπαταρίας.

Πρότυπα συμμόρφωσης: JISC8714:2007 5.5, IEC 62133-2: 2017 παράγραφος 7.3.9, κ.λπ.

Προδιαγραφές θαλάμου ελέγχου θερμοκρασίας

Παράμετρος	Προδιαγραφή
Εύρος θερμοκρασίας	0 ~ 100℃
Αναλυτική ακρίβεια	0.1℃
Διακύμανση θερμοκρασίας	±2.0℃
Χαμηλή θερμοκρασία	0℃
Ρυθμός θέρμανσης	Μέσος όρος 3℃/min (από 0℃ έως 100℃, μη γραμμική χωρίς φορτίο)
Ρυθμός ψύξης	Μέσος όρος 1℃/min (από 100℃ έως 0℃, μη γραμμική χωρίς φορτίο)
Θερμαντήρας	Ηλεκτρικός θερμαντήρας από ανοξείδωτο χάλυβα τύπου πτερυγίου με σωλήνα θερμότητας
Σύστημα κυκλοφορίας παροχής αέρα	Σύστημα κυκλοφορίας αέρα με μεταφορά
Συσκευές ασφαλείας	Συναγερμός υπερθέρμανσης, προστασία υπερφόρτωσης MCCB, κ.λπ.
Μονωτικό υλικό	Άκαμπτος αφρός πολυουρεθάνης + συμπιεσμένο γυαλόμαλλο υψηλής απόδοσης
Θερμοστάτης	Ελεγκτής TEMMI εισαγόμενος από την Κορέα
Μέγεθος εσωτερικού θαλάμου	Π400Υ500Β500mm
Υλικό εσωτερικού θαλάμου	Πλάκα από ανοξείδωτο χάλυβα καθρέφτη, ενίσχυση πυθμένα
Μέγεθος εξωτερικού θαλάμου	Π1200 X Υ2000 X Β1000MM
Υλικό εξωτερικού θαλάμου	Επεξεργασία βαφής χάλυβα ψυχρής έλασης

Προδιαγραφές συστήματος δοκιμής πίεσης

Παράμετρος	Προδιαγραφή
Εύρος δύναμης	1kg-200kg
Μονάδα	Kg/N/Lb
Διαδρομή συμπίεσης	0~300MM
Ακρίβεια εμφάνισης δύναμης	1N
Ανάλυση	1/10.000
Ακρίβεια δύναμης	≤0.5%
Ακρίβεια εμφάνισης ταχύτητας	1mm
Τύπος κίνησης	Κίνηση σερβοκινητήρα
Ταχύτητα συμπίεσης	Η ταχύτητα συμπίεσης είναι ρυθμιζόμενη. Η ταχύτητα του πρώτου σημείου επαφής κατά τη συμπίεση μπορεί να οριστεί σε 1,5 cm/s. το εύρος ταχύτητας της διαδικασίας δοκιμής είναι 0,01~900MM/MIN (ρυθμιζόμενο, 0,1~1,5CM/S)
Μέγεθος κεφαλής συμπίεσης	10105mm ή 10102mm
Υλικό κεφαλής συμπίεσης	Ένα κομμάτι από καουτσούκ νιτριλίου (NBR, πλευρά 10mm, πάχος 2mm) και ένα κομμάτι από ακρυλικό (acryl, πλευρά 5mm, πάχος 2mm)
Υλικό πάγκου εργασίας συμπίεσης	Πλάκα από κράμα αλουμινίου ή πλάκα από ανοξείδωτο χάλυβα 316, ανθεκτική στη διάβρωση
Κατάλληλο μέγεθος μπαταρίας	300 X 300 X 300mm(ΠxΒxΥ)
Οπτικό παράθυρο	300 X 300mm ανθεκτικό σε εκρήξεις γυαλί
Έξοδος παροχής αέρα	Υπάρχουν δύο αεραγωγοί στην αριστερή πλευρά του κουτιού.
Φωτισμός	Υπάρχει λάμπα φωτισμού μέσα στο κουτί, η οποία μπορεί να φωτίσει ολόκληρο τον χώρο δοκιμών
Εύρος συλλογής τάσης	0-100V, συχνότητα συλλογής 100Hz/δευτερόλεπτο
Ανάλυση τάσης	0.1mv
Συχνότητα συλλογής τάσης	100/s
Εύρος παραμόρφωσης	0-300MM
Μέγιστο επίπεδο δοκιμής	300X300MM
Τροφοδοτικό	220V 50HZ
Ισχύς	2.0KW
Βάρος μηχανής	Περίπου 350KG

Σύστημα συλλογής τάσης

Μέθοδος ελέγχου: Μέσω ελέγχου PLC, η τάση μπορεί να οριστεί, οι αλλαγές τάσης μπορούν να καταγραφούν και μπορούν να εξαχθούν σήματα ελέγχου. Έλεγχος αύξησης τάσης: Όταν η τάση αυξάνεται από χαμηλή σε υψηλή, ορίζεται μια συγκεκριμένη τιμή τάσης. Όταν η τάση φτάσει στην καθορισμένη τιμή, το σύστημα εξάγει ένα σήμα για τον έλεγχο του εξωθητήρα. Έλεγχος πτώσης τάσης: Όταν η τάση πέφτει από τη μέγιστη τιμή στα 0V, μπορεί να οριστεί μια τιμή τάσης. Όταν η τάση πέσει στην καθορισμένη τιμή, το σύστημα εξάγει ένα σήμα για τον έλεγχο της μηχανής δοκιμής εξώθησης.
Συλλογή δεδομένων και καμπύλες: Αφού ξεκινήσει το σύστημα συλλογής τάσης, το σύστημα θα συλλέγει την τάση μεταξύ των θετικών και αρνητικών πόλων της υπό δοκιμή μπαταρίας με συχνότητα συλλογής 110 φορές ανά δευτερόλεπτο. Ταυτόχρονα, η κύρια οθόνη του συστήματος εμφανίζει την καμπύλη αλλαγής τάσης από καιρό σε καιρό. Όταν η τάση φτάσει στην καθορισμένη τιμή του συστήματος, η δοκιμή σταματά και αποθηκεύει δεδομένα και γραφικά. Τα δεδομένα εξάγονται μέσω USB για τη δημιουργία αρχείου μορφής EXCELL.
Σύστημα ελέγχου: Λειτουργία μενού οθόνης αφής PLC, η συχνότητα συλλογής δεδομένων μπορεί να φτάσει τις 100 φορές/δευτερόλεπτο, και η πίεση δοκιμής, ο χρόνος παύσης πίεσης, η μετρούμενη πίεση, η τάση μπαταρίας, η θερμοκρασία μπαταρίας, η ταχύτητα πτώσης πίεσης, κ.λπ. μπορούν να οριστούν μέσω προγραμματισμού PLC.

Σύστημα ελέγχου θερμοκρασίας

Ελεγκτής θερμοκρασίας και υγρασίας: προγραμματιζόμενος ελεγκτής θερμοκρασίας και υγρασίας, έγχρωμη οθόνη αφής 7 ιντσών ελεγκτής θερμοκρασίας και υγρασίας

Χαρακτηριστικό	Προδιαγραφή
Μέγεθος	Μέγεθος εμφάνισης: 203x148x35mm (μήκος x πλάτος x πάχος), Μέγεθος ανοίγματος εγκατάστασης: 190x135mm (μήκος x πλάτος)
Οθόνη	TFT LCD (οπίσθιος φωτισμός LED), έγχρωμη οθόνη LCD 7 ιντσών 260.000 χρωμάτων και οθόνη αφής, ανάλυση 800 * 480
Μέθοδος ελέγχου	Πρόγραμμα: 120 ομάδες προγραμμάτων, κάθε ομάδα έχει 100 τμήματα. Μπορείτε να ορίσετε όλα τα προγράμματα να επαναλαμβάνονται, μέρος να επαναλαμβάνεται, σύνδεση προγράμματος, ενέργεια τέλους προγράμματος και ενέργεια αναμονής. Σταθερή τιμή: Ο χρόνος λειτουργίας μπορεί να οριστεί.
Είσοδος αισθητήρα	Τύπος αισθητήρα: θερμοκρασία PT100, υγρασία PT100. Μέγιστο σφάλμα εισόδου: θερμοκρασία (±0.2℃), υγρασία (±1%RH). Εύρος μέτρησης: θερμοκρασία -100.0~300.0℃, υγρασία: 0.0~100.0%RH. Προαιρετικές λειτουργίες: 1-5V, 4-20mA, T-type, K-type και άλλες εισόδους αισθητήρων
Αναλογική έξοδος	Παλμός τάσης (SSR): 2 σημεία (θερμοκρασία, υγρασία), DC 24V, ελάχιστο πλάτος παλμού 5ms. Προαιρετικές λειτουργίες: έξοδος 4-20mA, έξοδος 1-5V
Είσοδος επαφής	Τύπος εισόδου: DI1 ~ DI10: Κάθε όνομα μηνύματος σφάλματος μπορεί να αλλάξει και μπορεί να εισαχθεί κείμενο στα Κινεζικά. Μπορούν να οριστούν εικόνες για την εμφάνιση πληροφοριών σφάλματος. Χρήση επαφής: Μέγιστο DC 24V/10mA. Μπορεί να οριστεί για λειτουργία/διακοπή/μπρος/πίσω ενέργεια, ο χρόνος καθυστέρησης DI μπορεί επίσης να οριστεί.
Έξοδος επαφής	Αριθμός επαφών: μέγιστο 16 επαφές, 4 κανονικά ανοιχτές και κανονικά κλειστές επαφές. Χωρητικότητα επαφής: Κανονικά ανοιχτή επαφή: Μέγιστο 30V DC/5A, 250V AC/5A. Κανονικά κλειστή επαφή: Μέγιστο 30V DC/5A, 250V AC/5A. Τύποι εξόδου: σήμα IS: 10 σημεία, σήμα χρήστη: 1 σημείο, σήμα TS: 6 σημεία, σήμα συναγερμού: 8 σημεία, σήμα T: 8 σημεία, σήμα H: 4 σημεία, σήμα λειτουργίας θερμοκρασίας και υγρασίας: 2 σημεία, αύξηση/διατήρηση/πτώση λειτουργίας θερμοκρασίας και υγρασίας: 6 σημεία, σήμα αποστράγγισης: 1 σημείο, σήμα σφάλματος: 1 σημείο, σήμα τέλους: 1 σημείο, σήμα 1REF: 1 σημείο, σήμα 2REF: 1 σημείο, σήμα EVT: 4 σημεία
Λειτουργία USB	Σύνδεση μονάδας USB για καταγραφή δεδομένων δοκιμής σε πραγματικό χρόνο, εξαγωγή ιστορικών δεδομένων δοκιμής και εισαγωγή εικόνων
Τροφοδοτικό	Τροφοδοτικό: Ονομαστική τάση: DC 24V/500mA. Μπαταρία λιθίου: για εσωτερικό ρολόι πραγματικού χρόνου (ελάχιστο 10 χρόνια)
Επικοινωνία	Τύπος επικοινωνίας: RS232, μέγιστη ταχύτητα επικοινωνίας 115200bps, (προαιρετικό RS485, μέγιστη απόσταση επικοινωνίας 1.2km, μπορούν να συνδεθούν έως και 99 μονάδες). Μέθοδος ελέγχου: Το σήμα εξόδου του ελεγκτή περνά μέσω του στερεάς κατάστασης ρελέ SSR για να επιτύχει έλεγχο διακόπτη υψηλής ακρίβειας χωρίς επαφή

Αρχή εξώθησης

Η πίεση εφαρμόζεται μέσω ενός υδραυλικού κυλίνδρου σε μια μέγγενη ή έναν κυλινδρικό έμβολο, προκαλώντας τη συμπίεση της μοναδικής κυψέλης ή της μονάδας κυψέλης υπό επιθεώρηση μεταξύ δύο επιπέδων. Συνεχίστε τη συμπίεση μέχρι η δύναμη συμπίεσης να φτάσει περίπου τα 13kN και αποσυμπιέστε αμέσως. Η δοκιμή συμπίεσης ελέγχει την απόδοση ασφάλειας της μπαταρίας. Μετά τη δοκιμή, η μπαταρία δεν πρέπει να αναφλεγεί ή να εκραγεί.

Σκοπός δοκιμής

Αυτό το μηχάνημα είναι κατάλληλο για την προσομοίωση των συνθηκών στις οποίες οι μπαταρίες διαφόρων τύπων υπόκεινται σε αντικείμενα σύνθλιψης κατά τη χρήση, μεταφορά, αποθήκευση ή απόρριψη οικιακών απορριμμάτων. Η μπαταρία θεωρείται κατάλληλη εάν δεν εκραγεί ή αναφλεγεί.

Κύρια χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Σύστημα ελέγχου	Έλεγχος PLC, ακριβή δεδομένα, απλή λειτουργία
Σύστημα εξισορρόπησης πίεσης αέρα	Διπλές οπές για παροχή αέρα για να διασφαλιστεί η ισορροπία πίεσης αέρα στον θάλαμο δοκιμής
Σύστημα εξαερισμού	Ο κινητήρας μακρύ άξονα κινεί τα πτερύγια ανεμιστήρα από κράμα αλουμινίου, τα οποία μπορούν να απομακρύνουν τα αέρια που παράγονται από τη δοκιμή προς τα έξω ανά πάσα στιγμή
Σύστημα ασφαλείας	Σανίδες από ανοξείδωτο χάλυβα και σφιχτές κλειδαριές πόρτας διασφαλίζουν ότι η πόρτα δεν θα ανοίξει από ισχυρή ροή αέρα
Ανθρωποκεντρικός σχεδιασμός	1) Το ύψος του τραπεζιού συμπίεσης από το έδαφος είναι περίπου 800MM, το οποίο είναι βολικό για τις εργασίες δοκιμής. 2) Το διπλό τζάμι ασφαλείας διασφαλίζει την ασφάλεια ενώ οι δοκιμαστές μπορούν να παρατηρούν τις συνθήκες δοκιμής μέσω του παραθύρου 3) Τα ενσωματωμένα φώτα φιλικά προς το περιβάλλον και εξοικονόμησης ενέργειας φωτίζουν ολόκληρο τον χώρο δοκιμής για σαφή παρατήρηση.
Σύστημα συλλογής τάσης	Μπορεί να συλλέγει την τάση της υπό δοκιμή μπαταρίας σε πραγματικό χρόνο. Μετά την ολοκλήρωση της συλλογής, τα δεδομένα δοκιμής μπορούν να εξαχθούν μέσω USB για τη δημιουργία αρχείου μορφής EXCELL, ή μπορούν να εξαχθούν απευθείας σε μορφή αρχείου BMP για να διευκολυνθεί η στατιστική και η μετάδοση δεδομένων.
Σύστημα μετάδοσης	Ο σερβοκινητήρας συνεργάζεται με την σφαιρική βίδα και τον γραμμικό οδηγό για να κινεί το εργαλείο συμπίεσης πάνω και κάτω.
Βάση	Εξοπλισμένο με 4 τροχούς γενικής χρήσης και 4 ποδαράκια στήριξης, τα οποία μπορούν να μετακινηθούν ελεύθερα ή να σταθεροποιηθούν

Εικόνες προϊόντων

IEC 62133-2 Δοκιμαστής εσωτερικής βραχυκύκλωσης μπαταρίας πλάγια όψη

IEC 62133-2 Δοκιμαστής εσωτερικής βραχυκύκλωσης μπαταρίας πίνακας ελέγχου
