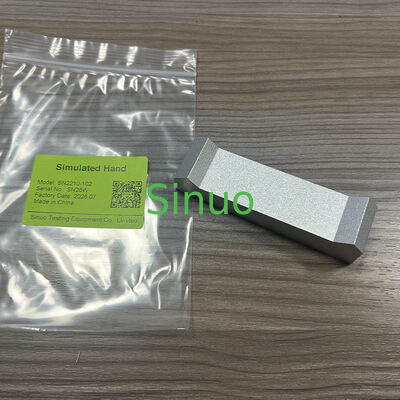

Εργαλείο δοκιμής ακούσιας αφής IEC60335‑2‑3 οικιακής συσκευής

Αυτό το μη σκόπιμο εργαλείο δοκιμής αφής, γνωστό και ως το προσομοιωμένο μετρητή δοκιμής χεριού, είναι ένας τυποποιημένος ανιχνευτής δοκιμής που έχει σχεδιαστεί αυστηρά γιαIEC 60335-2-3 Παράγραφος 22.13 και σχήμα 102Το ειδικό αυτό όργανο δοκιμής, κατασκευασμένο από υλικό αλουμινίου, αναπαράγει τη γεωμετρία ενός ανθρώπινου χεριού.που έχουν σχεδιαστεί για την αναγνώριση των εξαρτημάτων δίπλα στις λαβές συσκευής που οι χρήστες μπορεί να αγγίξουν κατά λάθος κατά τη διάρκεια της καθημερινής λειτουργίας.

Πολλές οικιακές ηλεκτρικές συσκευές είναι εξοπλισμένες με χειριστήρια για τη λαβή και τη λειτουργία.η ακούσια επαφή με κοντινά επικίνδυνα στοιχεία δημιουργεί κρίσιμους κινδύνους για την ηλεκτρική ασφάλειαΑυτό το προσομοιωμένο ανιχνευτικό χειρός προσομοιώνει σκηνικά πραγματικού κόσμου, εντοπίζοντας προσβάσιμες επικίνδυνες ζώνες σε απόσταση 13 χιλιομέτρων από το κάτω μέρος του χειριστή.κρίνει αν επικίνδυνα μέρη μπορούν να αγγίξουν ακούσια, βοηθώντας τα εργαστήρια και τους κατασκευαστές να επικυρώνουν την ασφάλεια των προϊόντων σε σχέση με τις απαιτήσεις ασφάλειας των οικιακών συσκευών της IEC.

• Εφαρμόσιμο πρότυπο:IEC 60335-2-3 ρήτρα 22.13, σχήμα 102
• Υλικό κατασκευής:Αλουμίνιο
• Μέγεθος:Συνολικό ύψος 25 mm, διαστάσεις των βασικών σημείων επαφής Α & Β 19 mm, μήκος του κύριου σώματος 75 mm, τερματικό τμήμα 6 mm, ύψος εσωτερικού σκαλιού 6 mm
• Συμπληρωματικό αξεσουάρ:Χρησιμοποιείται σε συνδυασμό με μετρητή αισθητήρα (ανάλογα με το πρότυπο σχήμα 103-105)
• Αντικείμενο δοκιμής:Ζώνες γειτονικές των χειριστήρων των οικιακών ηλεκτρικών συσκευών

• Ακριβής γεωμετρία σύμφωνα με τα πρότυπα IEC:1Το σημείο 1 ακολουθεί τις απαιτήσεις διαστάσεων του σχήματος 102 και εγγυάται επαναλαμβανόμενα, συγκρίσιμα αποτελέσματα δοκιμών για την πιστοποίηση.
• Δυνατή κατασκευή από αλουμίνιο:Υψηλής αντοχής υλικό αλουμινίου αντέχει στην παραμόρφωση σε επαναλαμβανόμενες δοκιμές, σταθερή διάσταση, μακρά διάρκεια ζωής.
• Πραγματική προσομοίωση δομής με σχήμα χεριού:Δύο σημεία επαφής Α και Β υποστηρίζουν τις λειτουργίες δοκιμής διπλού σημείου ή ενός σημείου επαφής, αντιστοιχούν στην τυποποιημένη ροή εργασίας δοκιμής.
• Εύκολο στη λειτουργία:Εισαγωγή απευθείας στα ανοίγματα χειριστή, συνεργασία με το μετρητή αισθητήρα για την ολοκλήρωση της αξιολόγησης. Δεν απαιτείται περίπλοκη ρύθμιση.
• Έτοιμη για πιστοποίηση:Τα αποτελέσματα των δοκιμών είναι ανιχνεύσιμα και αποδεκτά για εργαστηριακές δοκιμές τρίτου μέρους και υποβολή συμμόρφωσης του προϊόντος.

Αυτό το προσομοιωμένο χειροκίνητο ελεγκτικό σύστημα υιοθετείται ευρέως στην επιθεώρηση ασφάλειας οικιακών συσκευών, στην επαλήθευση Ε&Α και στην πιστοποίηση προϊόντων σύμφωνα με τα πρότυπα IEC.

Χρησιμοποιείται για την ανίχνευση τμημάτων που βρίσκονται δίπλα σε λαβές συσκευών που θα μπορούσαν να αγγιστούν κατά λάθος.Οι χειριστές εισάγουν το προσομοιωμένο χειρομετρικό μετρητή σε ανοίγματα λαβής, εκτελείται επιθεώρηση με μετρητή αισθητήρα σύμφωνα με τις διαδικασίες της εικόνας 104 / εικόνας 105. Εάν το προφίλ κάτω από το λαβάνι εμποδίζει την ταυτόχρονη επαφή σημείων Α και Β,εκτελεί δοκιμές με επαφή σε ένα σημείο, αντίστοιχα, όπως απαιτείται.

Η δοκιμή αυτή εντοπίζει τους πιθανούς κινδύνους απρόβλεπτης επαφής, βοηθά στη βελτιστοποίηση του σχεδιασμού της δομής χειριστή του προϊόντος, αποφεύγει τους κρυφούς κινδύνους ηλεκτροπληξίας,και διασφαλίζει την ασφάλεια των τελικών χρηστών για τις οικιακές συσκευές μαζικής παραγωγής.
