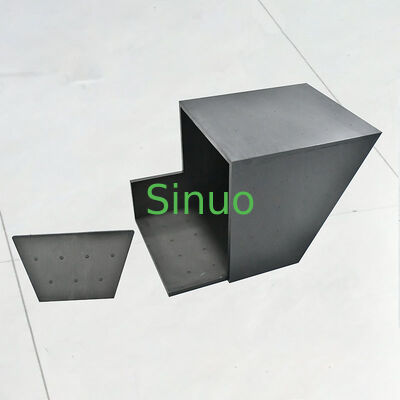

IEC60335-2-30 Σχήμα 103 Ηλεκτρικές συσκευές Θερμαντήρας δωματίου Δοκιμαστής αύξησης επιφανειακής θερμοκρασίας

Αυτή η γωνία δοκιμής συμμορφώνεται με την τυπική απαίτηση της παραγράφου 11.2, Σχήμα 103 της IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

Το δοχείο δοκιμής αυτό είναι κατασκευασμένο από αμυδρή μαύρα βαμμένη πλακέτα πάχους περίπου 20 mm. Ο τοίχος Α μπορεί να τοποθετηθεί σε διαφορετικές αποστάσεις από το μακρινό άκρο του δοχείου δοκιμής.

Το δοκίμιο δοκιμής τοποθετείται στη γωνία δοκιμής, με την πλευρά Β να είναι προσκολλημένη στον τοίχο της γωνίας δοκιμής και το κλίσημα άκρο του δοκίμου δοκιμής στον άλλο τοίχο.760 mm βάθος και 470 mm ύψος.

Ο θερμαντήρας καμπίνας τοποθετείται στο τεστ με τη δυσμενέστερη θέση σύμφωνα με τις οδηγίες του κατασκευαστή, εάν χωράει στο τεστ, και με απόσταση L = 0 mm. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleΟ τοίχος Α του τεστ μπορεί να μετακινηθεί ώστε να αυξηθεί το L σε μέγιστη απόσταση L= 220 mm.

Εάν ο κατασκευαστής δεν έχει παράσχει οδηγίες για την τοποθέτηση του θερμαντήρα καμπίνας ή εάν ο θερμαντής δεν χωράει στο δοχείο δοκιμής,το θερμαντήρα καμπίνας τοποθετείται στην δυσμενέστερη θέση στο πάτωμα της γωνίας δοκιμήςΟι θερμαντήρες που περιέχουν θερμαντικά στοιχεία PTC τοποθετούνται μακριά από τους τοίχους εάν αυτό θα οδηγήσει σε υψηλότερες θερμοκρασίες.

Η αύξηση της θερμοκρασίας του χαλκού προσδιορίζεται με τη βοήθεια θερμοσύμπλεκτων που συνδέονται με μικρούς μαυρισμένους δίσκους χαλκού ή χαλκού, διαμέτρου 15 mm και πάχους 1 mm.Οι δίσκοι τοποθετούνται στην επιφάνεια του pad.

Ο ανιχνευτής μπορεί να τηρείται στη θέση του με τη χρήση σφιγκτήρα εργαστηριακής στάθμης ή παρόμοιας συσκευής.

• Συμμόρφωση με τα πρότυπα IEC:Κατασκευάζεται σύμφωνα με τις απαιτήσεις της IEC 60335-2-30, παράγραφος 11.2 και σχήμα 103.
• Συμπεριλαμβανομένης της γωνίας δωματίου:Αναπαράγει μια πραγματική εσωτερική γωνία που αποτελείται από πάτωμα και δύο κατακόρυφους τοίχους, για να παρέχει αξιόπιστα αποτελέσματα δοκιμών για θερμαντήρες.
• Ματ μαύρο φινίρισμα:Οι εσωτερικές και οι εξωτερικές επιφάνειες είναι επιχρισμένες με μαύρη βαφή για ομοιόμορφη απορρόφηση θερμότητας.
• Πολυδιάστατη τοποθέτηση θερμοσύνδεσης:Οι προτρυπές τρύπες διατίθενται σε διαστήματα 10 cm, διευκολύνοντας την εύκολη εγκατάσταση των αισθητήρων θερμοκρασίας.
• Σκληρή δομήΚατασκευάζεται από πλακέτο πάχους περίπου 20 mm, με σταθερή κατασκευή και παρατεταμένη διάρκεια ζωής.
