IEC60238 Cl. 16.4 Σχήμα 6 Συσκευή δοκιμής ροπής ροπής μηχανικής αντοχής λυχνιών

Τροποποιημένο: 1
Τιμή: Customized
Τυπική συσκευασία: θήκη από κόντρα πλακέ
Περίοδος παράδοσης: 15 μέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 50 σετ ανά μήνα
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
Κίνα
Μάρκα
Sinuo
Πιστοποίηση
Calibration Certificate (Cost Additional)
Αριθμό μοντέλου
ΣΕ2805
Εφαρμοσμένο Πρότυπο:
IEC 60238: 2016
Εφαρμοσμένη ρήτρα:
Ρήτρα 16.2 και 16.4
Μετρητής βάσης λαμπτήρα:
E14a x1; E27a x1; E40a x1
Βάρος:
4Nx1; 6Nx1; 14Nx1; 16Nx1; 40Nx1;
Εγγύηση:
1 Έτος
Μάρκα:
Sinuo
Επισημαίνω:

Εργαλείο δοκιμής ροπής IEC60238

,

Μηχανική αντοχή των φανοκρατητών

,

Σχήμα 6 Μηχανή δοκιμής ροπής αντοχής

Περιγραφή του προϊόντος
Συσκευή Δοκιμής Μηχανικής Αντοχής Ροπής για Ντουί Λαμπτήρων κατά IEC60238 Κλ. 16.4 Εικόνα 6

Αναπτύχθηκε σύμφωνα με τις παραγράφους 16.2, 16.4 και την Εικόνα 6 του IEC 60238:2016+A1:2017+A2:2020, αυτός ο εξοπλισμός δοκιμής ροπής επαληθεύει την μηχανική απόδοση και τη διάρκεια ζωής των ντουί λαμπτήρων.

IEC 60238 Torque Test Apparatus diagram showing equipment setup and components
Διαδικασία Δοκιμής
  1. Αντικατάσταση Μετρητή Ντουί Λαμπτήρα: Επιλέξτε τον αντίστοιχο μετρητή με βάση τον τύπο της βάσης του λαμπτήρα. Χαλαρώστε τις βίδες στερέωσης στη συσκευή, αφαιρέστε τον υπάρχοντα μετρητή ντουί λαμπτήρα και εγκαταστήστε τον νέο για τη δοκιμή.
  2. Στερέωση του Δείγματος Δοκιμής: Τοποθετήστε τη βάση του λαμπτήρα στο ειδικό εξάρτημα. Χαλαρώστε τις βίδες του εξαρτήματος και ρυθμίστε την κάθετη θέση του για να ευθυγραμμίσετε τον μετρητή ντουί λαμπτήρα με το κέντρο της βάσης του λαμπτήρα. Μόλις τοποθετηθεί σωστά, σφίξτε τις βίδες για να κλειδώσετε το εξάρτημα στη θέση του.
  3. Διεξαγωγή της Δοκιμής: Τυλίξτε το συρματόσχοινο γύρω από τον δίσκο ροπής. Εάν το ντουί του λαμπτήρα συναρμολογείται στη βάση του λαμπτήρα μέσω περιστροφής δεξιόστροφα, τυλίξτε το σχοινί δεξιόστροφα. διαφορετικά, τυλίξτε το αριστερόστροφα. Συνδέστε τα καθορισμένα βάρη και εφαρμόστε ροπή συνεχώς για 1 λεπτό.
Τυπικές Τιμές Ροπής
  • 0,3 Nm για ντουί λαμπτήρων E5
  • 0,3 Nm για ντουί λαμπτήρων E10
  • 0,5 Nm για ντουί λαμπτήρων E14 κεριού με σπειρωτή είσοδο στερέωσης
  • 1,2 Nm για ντουί λαμπτήρων E14 κεριού με σύσφιξη εξωτερικού περιβλήματος
  • 1,2 Nm για άλλα ντουί λαμπτήρων E14
  • 2 Nm για ντουί λαμπτήρων E27
  • 4 Nm για ντουί λαμπτήρων E40
Διαμόρφωση Βάρους
Προδιαγραφή Ροπή Διαμόρφωση Βάρους
E5 0,3 Nm 6N
E10 0,3 Nm 6N
E14 (Σπειρωτή Στερέωση) 0,5 Nm 6N+4N
E14 (Στερέωση Εξωτερικού Περιβλήματος) 1,2 Nm 6N+4N+14N
E14 (Άλλο) 1,2 Nm 6N+4N+14N
E27 2 Nm 6N+4N+14N+16N
E40 4 Nm 6N+4N+14N+16N+40N

Εκτελέστε τη δοκιμή σε δύο ξεχωριστές διαδρομές. Πρώτον, σφίξτε το δείγμα από το εξωτερικό του περίβλημα. Δεύτερον, στερεώστε το μέσω της σπειρωτής εισόδου, του θόλου ή της πλάτης, ανάλογα με τον σχεδιασμό του ντουί του λαμπτήρα.

Μετά την ολοκλήρωση των δοκιμών, το δείγμα δεν πρέπει να παρουσιάζει καμία ζημιά ή ελάττωμα που θα επηρεάσει την κανονική του λειτουργία.

Εικόνες Εξοπλισμού

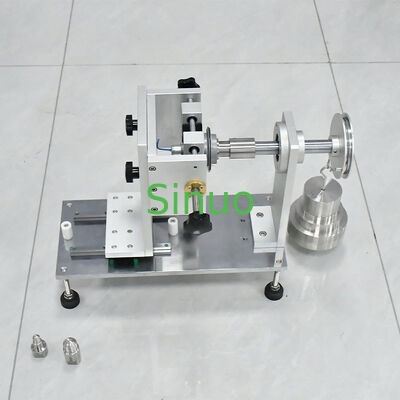

Torque test apparatus setup showing lamp holder gauge and clamping mechanism
Close-up view of torque disc and weight application system
Τυπική Διαμόρφωση
  • Βάρος: 4N άγκιστρο βάρους x1, 6N βάρος διαμπερές x1, 14N βάρος διαμπερές x1, 16N βάρος διαμπερές x1, 40N βάρος διαμπερές x1
  • Μετρητής ντουί λαμπτήρα: E14a x1; E27a x1; E40a x1
  • Βάρη: 4Nx1, 6Nx1, 14Nx1, 16Nx1, 40Nx1
Σημαντικές Σημειώσεις
  • Αυτή η συσκευή δεν πρέπει να υποβάλλεται σε κρούσεις, ειδικά η περιοχή του μετρητή
  • Μετά τη χρήση, εφαρμόστε προστατευτικό λάδι στον μετρητή για να αποφύγετε τη σκουριά
  • Αφαιρέστε όλα τα βάρη μετά την ολοκλήρωση των δοκιμών
  • Απαιτούμενες περιβαλλοντικές συνθήκες: Θερμοκρασία 5-35°C, Υγρασία 45-75%
