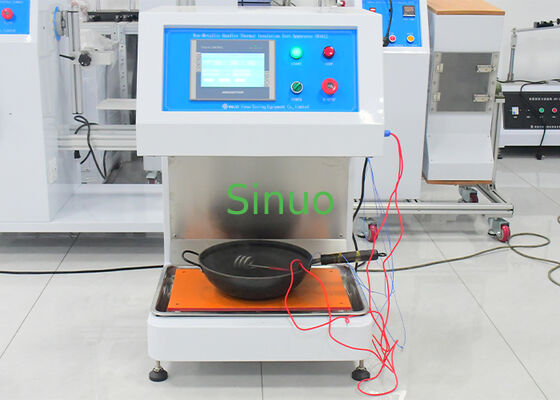

ΤZS 683:2022 Τμήμα 10.7 Μη μεταλλικές λαβές συσκευή δοκιμής θερμικής μόνωσης
| Test Station: | Ενιαίος σταθμός | Control Method: | Έλεγχος PLC |
| Platform size: | 400mm*400mm | Temperature channel: | 4 κανάλια |
| Heating temperature: | Rt~ 100 °C | Test time: | 0-99H99M99S |
| High Light: | Μη μεταλλικές λαβές θερμομονωτικό,Συσκευή μόνωσης ηλεκτρικών δοκιμών,TZS 683 Παράγραφος 10.7 Εξοπλισμός δοκιμών |
||
- Το σκεύος θα γεμιστεί με νερό στους 23°C + 2°C μέχρι το 90% της ονομαστικής του χωρητικότητας, και το καπάκι (αν υπάρχει) θα τοποθετηθεί στη θέση του.
- Το νερό θα θερμανθεί χρησιμοποιώντας ένα ηλεκτρικό θερμαντικό πηνίο βυθισμένο στο νερό, ώστε να φτάσει στο σημείο βρασμού εντός 15 λεπτών έως 20 λεπτών.
- Η θερμοκρασία της λαβής θα μετρηθεί όχι λιγότερο από 15 λεπτά μετά την έναρξη του βρασμού του νερού, με τη βοήθεια θερμοζευγών που είναι στερεωμένα στα σημεία Α και Β που υποδεικνύονται στο σχήμα 1.
- Η θερμοκρασία θα καταγραφεί και θα συγκριθεί με τις καθορισμένες.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Έλεγχος | Έλεγχος PLC, λειτουργία οθόνης αφής 7 ιντσών |
| Σταθμός | Μονοσταθμιακός |
| Μέγεθος πλατφόρμας | 400mm × 400mm |
| Κανάλι καταγραφής θερμοκρασίας | 4 κανάλια (Σημείο Α, Σημείο Β, Θερμοκρασία περιβάλλοντος, Εφεδρικό) |
| Θερμοκρασία θέρμανσης | Rt ~ 100°C |
| Μέθοδος μέτρησης θερμοκρασίας | Με τη βοήθεια θερμοζευγών που είναι στερεωμένα στα σημεία Α και Β που υποδεικνύονται στο σχήμα 1 |
| Χρόνος δοκιμής | 0-99H99M99S, μπορεί να προκαθοριστεί στην οθόνη αφής |
| Ηλεκτρικό θερμαντικό πηνίο | Υλικό ηλεκτρικού θερμαντικού πηνίου: χαλκός. Το ηλεκτρικό θερμαντικό πηνίο μπορεί να βυθιστεί στο νερό. Η ενεργοποίηση/απενεργοποίηση του ηλεκτρικού θερμαντικού πηνίου θα ελέγχεται ώστε να είναι ικανό να θερμάνει το νερό μέχρι βρασμού μέσω χρονικής διάρκειας από 15 λεπτά έως 20 λεπτά |
| Καταγραφή θερμοκρασίας | Οθόνη αφής, η θερμοκρασία και ο χρόνος μπορούν να εμφανιστούν |
| Τροφοδοτικό | AC220V, 50Hz, 3kW |
