Δοκιμαστικό όργανο για δοκιμές κρούσης χαμηλής θερμοκρασίας
| Test stations: | Τρεις σταθμοί | Specimen length: | 200 ± 5 mm |
| Drop masses: | 0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (τρία κομμάτια το καθένα), ανοχή +1 0% | Drop height: | 100 mm, 300 mm, ανοχή ±1%, ρυθμιζόμενο |
| Steel anvil: | Ø20 mm, κάτω ακτίνα τόξου R300, 100 g | Release method: | Χειροκίνητη μηχανική απελευθέρωση τύπου μάνδαλου |
| High Light: | Δοκιμαστής πρόσκρουσης χαμηλής θερμοκρασίας IEC61386-1,Ηλεκτρικός εξοπλισμός δοκιμών με εγγύηση,Τμήμα 10.3 Συσκευή δοκιμής πρόσκρουσης |
||

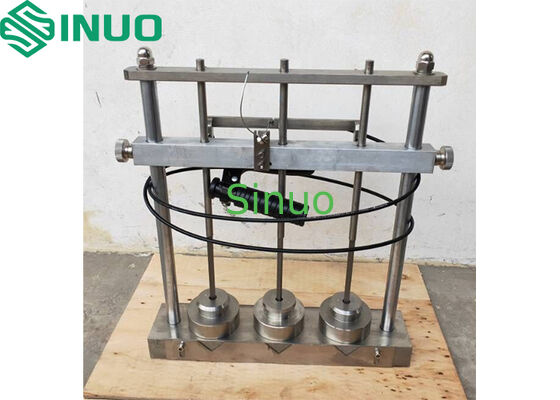

IEC61386-1:2017 Ενότητα 10.3 Συσκευή Δοκιμής Αντοχής σε Χαμηλή Θερμοκρασία
Πληροφορίες προϊόντος:
Εφαρμοστέα Πρότυπα: IEC61386-1:2017
Δείγματα & Πεδίο Εφαρμογής: Κατάλληλο για μεταλλικούς, μη μεταλλικούς και σύνθετους αγωγούς που χρησιμοποιούνται για την προστασία και διαχείριση μονωμένων καλωδίων και/ή καλωδίων για ηλεκτρικά συστήματα ή συστήματα επικοινωνιών έως AC 1000 V ή/και DC 1500 V.
Σκοπός Δοκιμής: Αξιολόγηση της αντοχής των αγωγών σε μηχανική πρόσκρουση μετά από συνθήκες χαμηλής θερμοκρασίας.
Αρχή Δοκιμής: Το δείγμα δέχεται πρόσκρουση από ένα πτώμενο σφυρί που απελευθερώνεται ελεύθερα από καθορισμένο ύψος.
Δομή & Χαρακτηριστικά:
Αυτή η συσκευή χρησιμοποιείται σε συνδυασμό με θάλαμο χαμηλής θερμοκρασίας.
Η συσκευή πρέπει να τοποθετείται σε συμπαγή οριζόντια επιφάνεια.
Πριν από τη δοκιμή, το δείγμα πρέπει να συντηρείται σε κατάλληλο θάλαμο χαμηλής θερμοκρασίας και η δοκιμή πρόσκρουσης πρέπει να ολοκληρωθεί εντός 10 δευτερολέπτων μετά την αφαίρεση από τον θάλαμο.
Τεχνικές παράμετροι:
|
Αρ. |
Στοιχείο |
παράμετροι |
|
1 |
Μοντέλο |
SN2127A |
|
2 |
Σταθμοί δοκιμής |
Τρεις σταθμοί |
|
3 |
Μήκος δείγματος |
200 ± 5 mm |
|
4 |
Μάζες πτώσης σφυριού |
0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (τρία τεμάχια το καθένα), ανοχή +1 0% |
|
5 |
Ύψος πτώσης |
100 mm, 300 mm, ανοχή ±1%, ρυθμιζόμενο
|
|
6 |
Αντίκτυπος χάλυβα |
Ø20 mm, ακτίνα τόξου πυθμένα R300, 100 g |
|
7 |
Μέθοδος απελευθέρωσης |
Χειροκίνητη, μηχανική απελευθέρωση τύπου μάνταλου |
|
8 |
Σχήμα δομής |
|
