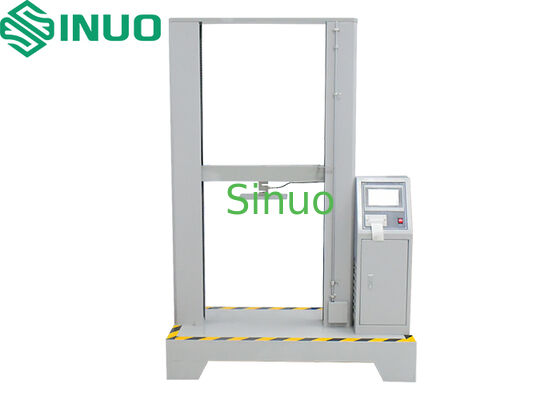

Δοκιμαστής αντοχής συμπίεσης αγωγού IEC 61386-1:2017 παράγραφος 10.2
| Test stations: | Ενιαίος σταθμός | Control mode: | Ευφυής έλεγχος PLC |
| Specimen size: | Μήκος 200 ± 5 mm, τοποθετημένο στη βάση | Drive mode: | Κίνηση κινητήρα |
| Force range: | 10–4894 Ν | Test speed: | 10–250 mm/min |
| Test stroke: | 0–600 mm | Compression block: | (50 ± 0,5) × 50 × 50 mm |
| High Light: | IEC 61386-1 δοκιμαστής αγωγών,δοκιμαστής αντοχής συμπίεσης αγωγών,εξοπλισμός δοκιμής ηλεκτρικών αγωγών |
||
Δοκιμαστής Αντοχής Συμπίεσης Σωλήνων IEC 61386-1:2017 Παράγραφος 10.2
Πληροφορίες προϊόντος:
Εφαρμοστέυνα Πρότυπα: IEC 61386-1:2017 <Συστήματα σωλήνων για διαχείριση καλωδίων – Μέρος 1: Γενικές απαιτήσεις> Παράγραφος 10.2
Δείγματα & Πεδίο εφαρμογής: Κατάλληλο για μεταλλικούς, μη μεταλλικούς και σύνθετους σωλήνες που χρησιμοποιούνται για την προστασία και διαχείριση μονωμένων καλωδίων και/ή καλωδίων για ηλεκτρικά ή συστήματα επικοινωνιών έως AC 1000 V και/ή DC 1500 V.
Σκοπός Δοκιμής: Για την αξιολόγηση εάν η μηχανική απόδοση των σωλήνων μετά τη συμπίεση πληροί τις απαιτήσεις του προτύπου.
Αρχή Δοκιμής:
Ένα σύστημα ελέγχου PLC οδηγεί τον κινητήρα για να εφαρμόσει δύναμη μέσω ενός αισθητήρα. Ο αισθητήρας συνδέεται με ένα χαλύβδινο μπλοκ (50 ± 0,5) × 50 mm.
Η καθορισμένη δύναμη εφαρμόζεται στο δείγμα εντός (30 ± 3) s και διατηρείται για (60 ± 2) s. Η εξωτερική διάμετρος του δείγματος μετράται κατά τη φόρτωση, και η παραμόρφωση δεν πρέπει να υπερβαίνει το 25% της αρχικής εξωτερικής διαμέτρου.
Μετά την εκφόρτωση, η συσκευή επιστρέφει αυτόματα. Μετά από (60 ± 2) s, η εξωτερική διάμετρος μετράται ξανά, και η παραμόρφωση δεν πρέπει να υπερβαίνει το 10% της αρχικής εξωτερικής διαμέτρου.
Τεχνικές παράμετροι:
|
Αρ. |
Στοιχείο |
παράμετροι |
|
1 |
Τροφοδοσία |
AC 220 V ±10%, 50–60 Hz |
|
2 |
Σταθμοί δοκιμής |
Μονοσταθμιακός |
|
3 |
Λειτουργία ελέγχου |
Έξυπνος έλεγχος PLC, λειτουργία οθόνης αφής |
|
4 |
Μέγεθος δείγματος |
Μήκος 200 ± 5 mm, τοποθετημένο σε πλάκα βάσης |
|
5 |
Λειτουργία κίνησης |
Λειτουργία κίνησης |
|
6 |
Εύρος δύναμης |
10–4894 N, Ανάλυση 0,1 N, Κλάση ακρίβειας 2,5, σύμφωνα με τις τιμές δύναμης που καθορίζονται στον Πίνακα 4 του προτύπου.
|
|
7 |
Διαδρομή |
0–600 mm |
|
8 |
Ταχύτητα δοκιμής |
10–250 mm/min, ρυθμιζόμενη |
|
9 |
Μπλοκ συμπίεσης |
(50 ± 0,5) × 50 × 50 mm (Μ × Π × Υ), ακμές βάσης με λοξότμηση R1 |
|
10 |
Πλάκα βάσης |
Χαλύβδινη πλάκα ≥ 10 mm, μέγεθος 500 × 500 mm |
|
11 |
Χρόνος σταθερής δύναμης |
0–999,9 s, προεπιλέξιμος |
|
12 |
Διαδικασία δοκιμής |
(30 ± 3) s φόρτωση → (60 ± 2) s σταθερή δύναμη → απελευθέρωση |
|
13 |
Μέτρηση διαμέτρου σωλήνα |
Χειροκίνητη |
|
14 |
Διαστάσεις |
περίπου 1000 × 600 × 1350 mm (Π × Υ × Β) |
|
15 |
Βάρος |
150 kg |
|
16 |
Περιβάλλον λειτουργίας |
θερμοκρασία: 23 ± 2 °C |
