IEC 62196-3: 2022 Συστήματα Δοκιμής Ανόδου Θερμοκρασίας για Συνδέσμους Ηλεκτρικών Οχημάτων
| Temperature Measurement Point: | 16 κανάλια | Output Current: | AC 0-100A |
| Output Current Mode: | Συνεχής διαλείπων | Current Resolution: | 0.1A |
| Ammeter Accuracy: | ±1%±3 ψηφιολέξεις | Voltmeter Accuracy: | ±1%±3 ψηφιολέξεις |
| High Light: | Σύστημα δοκιμής συνδέσμων ηλεκτρικών οχημάτων IEC 62196-3,Δοκιμαστής αύξησης θερμοκρασίας ηλεκτρικού οχήματος,Εξοπλισμός δοκιμής συνδέσμων φόρτισης ηλεκτρικών οχημάτων |
||

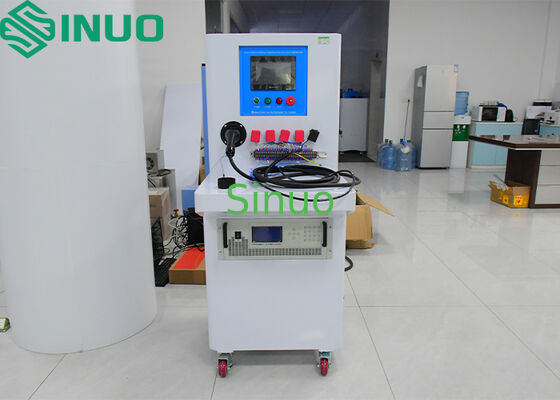

IEC 62196-3: 2022 Σύστημα Δοκιμής Ανόδου Θερμοκρασίας Συνδέσμων Ηλεκτρικών Οχημάτων
Πληροφορίες προϊόντος:
Αυτό το σύστημα δοκιμής ανόδου θερμοκρασίας πληροί τις απαιτήσεις του προτύπου IEC 62196-3: 2022 ρήτρα 24, IEC 62196-1: 2022 ρήτρα 24, ρήτρα 34.2, 34.4 και 35.4, IEC 60309-1: 2012 ρήτρα
22, κ.λπ.
Είναι κατάλληλο για την ανίχνευση της δοκιμής ανόδου θερμοκρασίας μετά την υποδοχή και την πρίζα του διεπαφής του σωρού φόρτισης περάσουν το ονομαστικό ρεύμα και την αξιολόγηση της θέρμανσης της επιφάνειας των ηλεκτρικών εξαρτημάτων όταν συνδέεται το ρεύμα φορτίου και εάν η άνοδος θερμοκρασίας του ακροδέκτη πληροί τις απαιτήσεις του προτύπου.
Αρχή εξοπλισμού:
Το σύστημα δοκιμής ανόδου θερμοκρασίας αποτελείται από έναν ρυθμιστή τάσης, έναν μετατροπέα ρεύματος, έναν προγραμματιζόμενο ελεγκτή PLC, έναν αισθητήρα ρεύματος, μια φιλική προς τον χρήστη οθόνη αφής και ένα κινητό πλαίσιο. Μπορεί να εκπέμπει σταθερά το ρεύμα δοκιμής και να εξαλείφει την επίδραση στο ρεύμα δοκιμής που προκαλείται από τη διακύμανση της τάσης τροφοδοσίας, του καλωδίου σύνδεσης ή της ράβδου χαλκού και της τιμής αντίστασης του δείγματος και να βελτιώσει την ακρίβεια του αποτελέσματος της δοκιμής. Η παροχή ρεύματος έχει λειτουργίες χαμηλής απώλειας, υψηλής απόδοσης, εύκολης λειτουργίας, πλήρους ελέγχου και ανίχνευσης. Η οθόνη αφής μπορεί να εμφανίζει την τιμή του ρεύματος και τις τιμές θερμοκρασίας κάθε σημείου μέτρησης θερμοκρασίας σε πραγματικό χρόνο. Η τιμή θερμοκρασίας μπορεί να καταγράφεται κάθε 2 δευτερόλεπτα και μπορεί να δημιουργηθεί αναφορά, η οποία μπορεί να αποθηκευτεί σε μια μονάδα flash USB και να αντιγραφεί σε έναν υπολογιστή για προβολή και εκτύπωση.
Τεχνικές παράμετροι:
|
δίσκος Θερμοκρασία Σημείο |
16 όλα |
|
Λειτουργία Μέθοδος |
Χρώμα φιλικό προς τον χρήστη αφή καταγραφή |
|
Έξοδος Σταθερό Ρυθμιζόμενο Ρεύμα |
AC 0-100A |
|
Έξοδος Ρεύμα Λειτουργία |
Συνεχής/ Διαλείπουσα |
|
Φορτίο Δοκιμή Έξοδος Τάση |
Κάτω από AC 5V |
|
Ρεύμα Ανάλυση |
0.1A |
|
Αμπερόμετρο Ακρίβεια |
±1%±3 bytes |
|
Βολτόμετρο Ακρίβεια |
±1%±3 bytes |
|
Συνεχής Λειτουργία Δοκιμή Χρόνος |
0.01～99.99 ώρες |
|
Διαλείπουσα Λειτουργία Δοκιμή Χρόνος |
0.01～99.99 ώρες |
|
Διαλείπουσα Λειτουργία Δοκιμή Κύκλοι |
1～99999 κύκλοι, αυτόματο απενεργοποίηση όταν οι δοκιμή κύκλοι φτάσουν 1 προκαθορισμένη |
|
δίσκος Θερμοκρασία Μέτρηση |
Εύρος 0~400°C, ακρίβεια 0.3% ανάγνωση + 1°C; ανάλυση: |
|
δίσκος Θερμοκρασία Δεδομένα |
Απόκτηση Διαμόρφωση RS232 καταγραφή και Τα δεδομένα καταγραφή |
|
δίσκος Θερμοκρασία Σάρωση |
Ταχύτητα 1 έως 255 δευτερόλεπτα όλα |
|
δίσκος Θερμοκρασία Δεδομένα |
Καταγραφή Τα δεδομένα μπορούν να αποθηκευτούν U |
|
δίσκος Θερμοκρασία Μέτρηση |
Θερμοστοιχείο Αμερικανικό Omega Τύπου T 30AWG νήμα θερμοστοιχείο, μήκος 2 μέτρα, ένα σύνολο 8 τεμάχια |
|
Παροχή Ρεύματος |
Μονό φάση AC220V±10%, 50/60Hz, 3KVA |
|
Διαστάσεις Εξοπλισμού και βάρος |
Περίπου. L 800mm* W 680mm* H1610mm, 125KG |
